OTDR Reflectômetro óptico no domínio do tempo OPM LS VFL
Recursos:

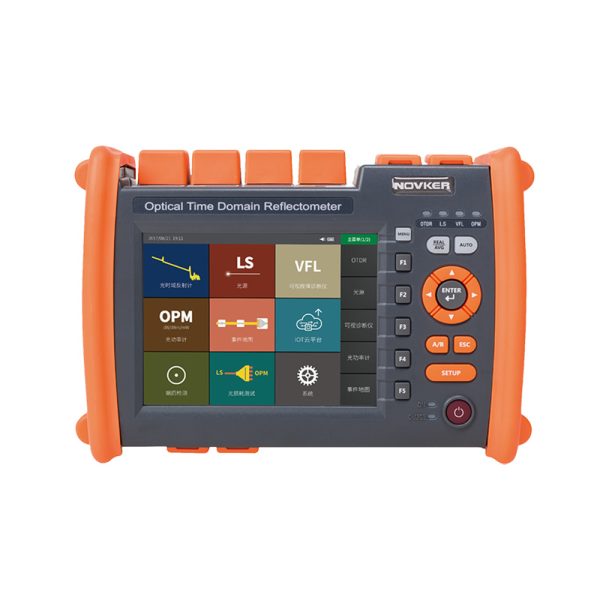

Visor LCD TFT colorido de 5,6 polegadas, operação dupla de toque/tecla Faixa dinâmica: 32/30dB
Fonte de laser estável

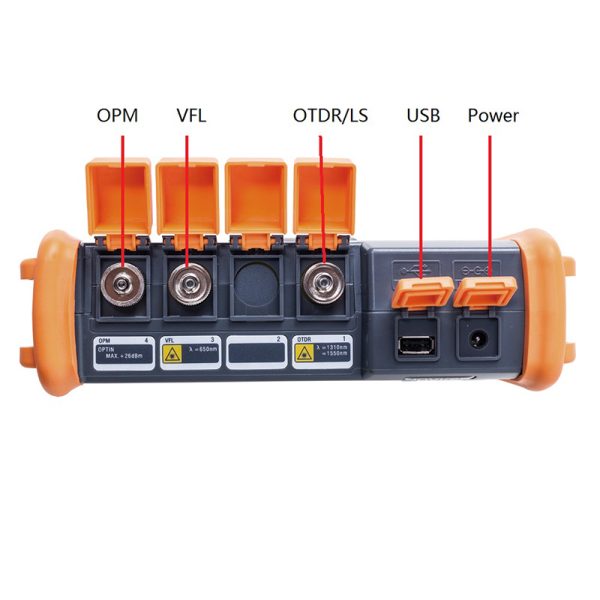

Localização de falha de luz vermelha visual (VFL) Medidor de potência óptica (OPM)
Mapeador de link óptico inteligente [iOLM] Detecção de face de extremidade de fibra óptica Teste de perda óptica I
Localização da falha
Um teste automático chave
Função de diagnóstico exclusiva para resultados de testes
Função de teste simultâneo de vários comprimentos de onda
Função de controle remoto Ethernet
Função de entrada em inglês e chinês Armazenamento automático de dados
Processamento em lote SOR
Função de atualização remota NovKer IOT Cloud Platfonn
20h em espera super longa
teste de queda de 1,5 metros
Impermeável e à prova de respingos Temperatura operacional -10°C-S0°C
Especificação:
OTDR
Tipo de fibra: G.652
Comprimento de onda: 1310nm+/-20nm/1550nm+/-20nm
Faixa dinâmica 32dB/30dB
Zona cega de evento 1m
Zona cega ATT 6m
Faixa de teste 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Largura de pulso 5ns/l Ons/30ns/50ns/80ns/l 60ns/320ns/500ns/800ns/l OOOns/
3000ns/5000ns/8000ns/10000ns/20000ns
Precisão de alcance +/-(0,75m+ Intervalo de amostragem +0,005 % xTest distance)
Perda 0,05dB/dB 16k-256k
Pontos de Amostragem 0,05m-16m
Resolução de amostragem +/-3dB
Precisão de reflexão SOR Formato de arquivo padrão
Formato de arquivo Método de 4 pontos / Método de 5 pontos
Nível de segurança do laser Classe II
Armazenamento de dados interno: 100M (menos de 000 curvas); Externo: bits 4G
Conector: FC/UPC (SC intercambiável, ST)
Taxa de atualização 3Hz (Tip.)
Interface de dados USB, Mim-USB, 10m/100mm
OPM
Faixa de comprimento de onda: 800nm-1700nm
Conector Universal FC/SC/ST
Escopo de teste -50dBrn-+26dBrn
Incerteza +/-5%
Comprimento de onda de calibração 850run/980run/1300run/131 Omni 1490nm/1550nm/1625nm/1650nm
LS
Comprimento de onda consistente com comprimento de onda de saída OTDR
Potência de saída superior a -5c!Bm
Estabilidade cw, +/-0,5dB/15min (Teste após 15 minutos de pré-aquecimento de inicialização)
Conector FC/UPC (SC intercambiável, ST)
VFL
Comprimento de onda 650nm+/-20nm
Potência de saída Mais de 2:2mW
Modo CW/1Hz/2Hz
Conector FC/SC/ST
Outras
Tela LCD colorida de 5,6 polegadas + tela sensível ao toque
Fonte de alimentação AC/DC Adaptador: Entrada: 100V
