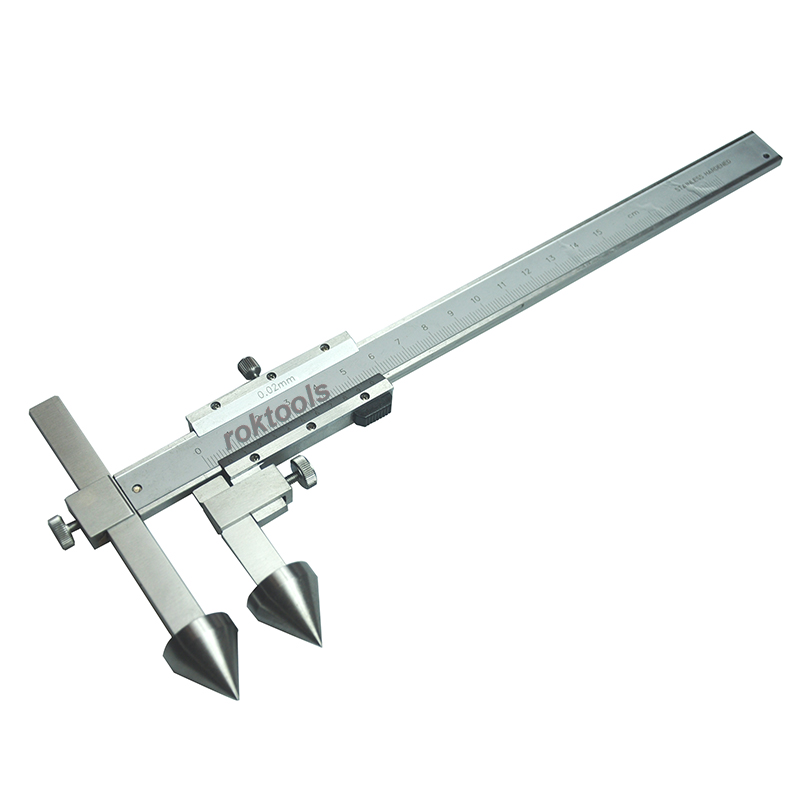

Forskudt centerlinje skydelære kegle spidser kæbe
Funktioner:
-Center Line Vernier Caliper med keglespidser måler de to afstande fra et centrum af en cirkel til et andet centrum af en cirkel.
-Med pind-top spids
-Størrelsen på spidsen kan være OEM efter kunders anmodning.
-Offset bevægelig kæbe, kæben kan justeres til ift andet hul.
Specifikation:

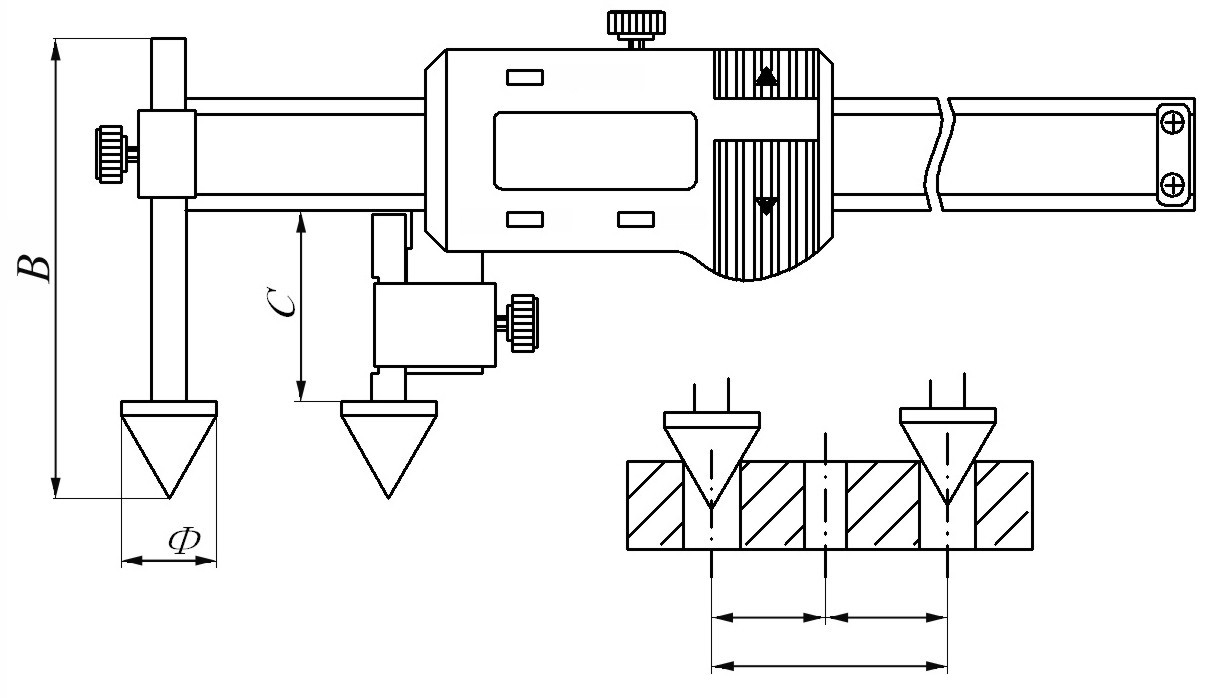

Ringedee | Del nr | Løsning | Fejl | b mm | c mm | Φ mm |
10-150 mm | CPDC-12201 | 0,02 mm | ±0,04 mm | 80 | 30 | 10 |
10-200 mm | CPDC-12202 | 0,02 mm | ±0,05 mm | 80 | 30 | 10 |
10-300 mm | CPDC-12203 | 0,02 mm | ±0,07 mm | 80 | 30 | 10 |
20-500 mm | CPDC-12204 | 0,02 mm | ±0,09 mm | 112 | 45 | 20 |
20-600 mm | CPDC-12205 | 0,02 mm | ±0,09 mm | 112 | 45 | 20 |
20-1000 mm | CPDC-12206 | 0,02 mm | ±0,18 mm | 125 | 45 | 20 |
20-1500 mm | CPDC-12207 | 0,02 mm | ±0,2 mm | 125 | 45 | 20 |
