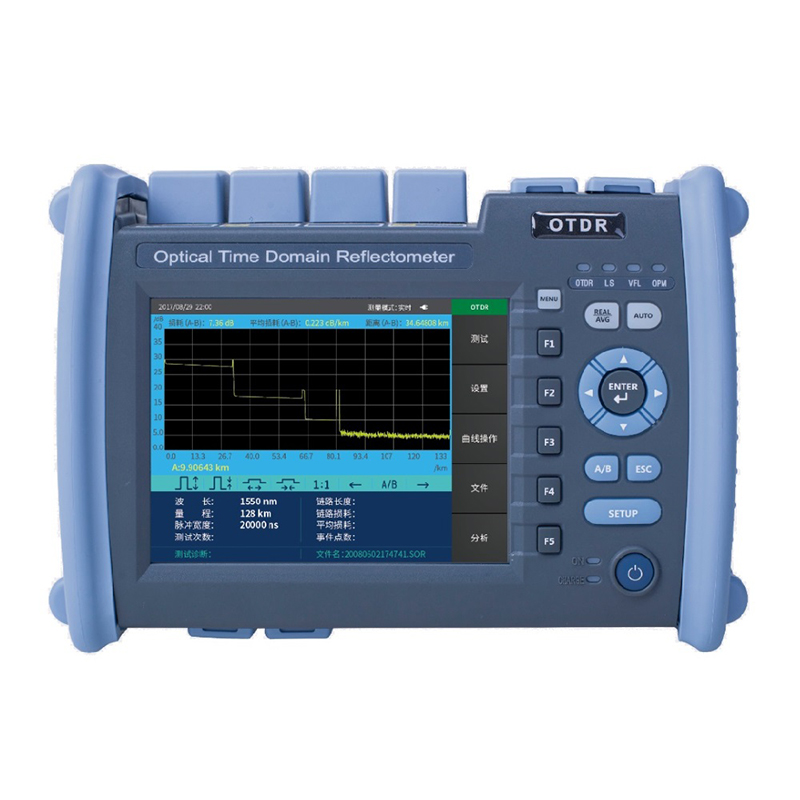

Optisk tidsdomænereflektometer OTDR
Funktioner:
-5,6 tommer TFT LCD-farveskærm, dobbeltbetjening med tryk/tast
-Dynamisk rækkevidde: 35/33dB, maksimum til 45dB
-Mindre end 0,8 meter ultrakort event blind område
-Test optisk fiberjumper frit. Link optisk ikke-destruktiv test Signaloptisk detektionsfunktion (effektiv beskyttelse af APD)
-3 i 1 OTDR Stabil laserkilde Visuel rødt lys fejlplacering (VFL) Optisk effektmåler (OPM)
- Automatisk test med én nøgle
-Unik diagnostisk funktion til testresultater
-Multi bølgelængde simultan testfunktion
-Ethernet fjernbetjeningsfunktion
Specifikation:
Type: SM eller mm SM/MM
Bølgelængde: 13!0run/1550run 850-1550 (der er forskellige modeller)
Testrækkevidde: 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Pulsbredde: 3 ns/5 ns/1 Ons/3 Ons/5 Ons/80ns/ ! 60ns/3 20ns/ 5 00ns/800ns/ I OOOns/3 OOOns/ 5 OOOns/SOOons/1 0000ns/20000ns
Afstandsnøjagtighed: +/- (075m+ Sample interval +O 005 % xTest distance)
Tabsnøjagtighed: +/-OSdB/dB
Prøvepumper: 16k-256k
Prøveopløsning: 0,05m-16m
Refleksionsnøjagtighed: +/-3dB
Filformat: SOR Standard filformat
Tabsanalyse: 4-punkts metode /5-punkts metode
Lasersikkerhedsniveau: Klasse II
Opdateringshastighed: 3Hz(T刃,)
Datalager: Internt lager, I OOM (宝000 kurver): Eksternt lager, 4G bit
Stik: C/UPC (Udskiftelig SC,ST)
Datagrænseflade: USB, M皿USB, IOM/IOOM Ethernet-port
OPM
Bølgelængdeområde: 800nm-1700nm
Stik : Universal JOmt FC/SC/ST
Testomfang: -50dBm-+26dBm
Usikkerhed: +/-5%
Kalibreringsbølgelængde: 850nm/980nm/1300nm/1310n工叫1490nm/1550nm/1625nm/1650nm
LS
Laser Type FP-LD
Bølgelængde: Konsistent \Vlth OIDR output bølgelængde
Stabilitet: cw, +/-05dB/15min (Test efter 15 minutters forvarmning)
VFL
Bølgelængde 650 løb±20nm
Mode: CW/!Hz/2Hz
Stik: FC/UPC (Udskiftelig SC, ST)
Andet :
Display: 5 6 mch farve LCD + touchskærm
Strømforsyning: Udgang: 12V-19V, I 5A L1-batteri, 7,4V, 5200mAh
Vægt: 1,7 kg
Størrelse: 22 7mmxl60mmx70mm
