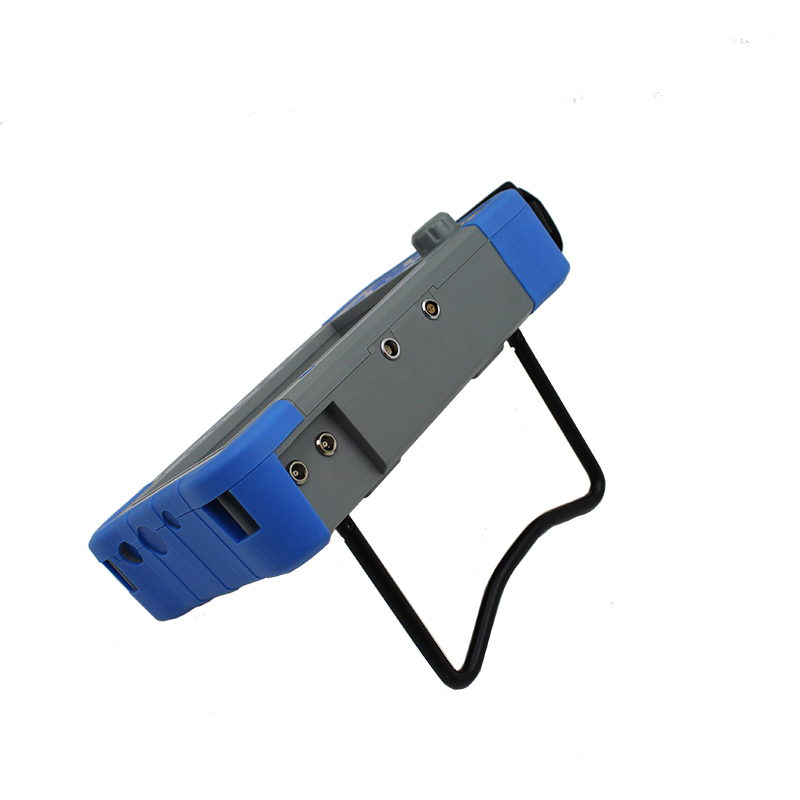

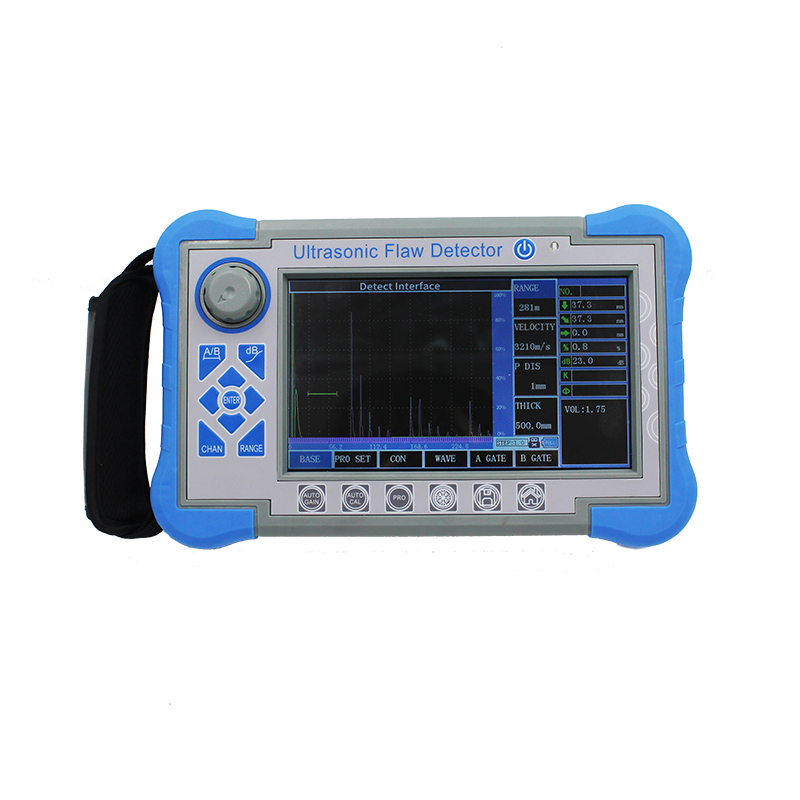

14 eingebauter digitaler Ultraschall-Fehlerdetektor mit Echtfarbbildschirm
Teilenummer: FD-2013
Merkmale
●Hochpräzise Quantifizierung und Positionierung, um die Anforderungen der Nah- und Fernerkennung zu erfüllen
●Die Nahfeld-Blindzone ist klein und kann die Erkennungsanforderungen für Rohre mit kleinem Durchmesser und dünnwandigen Rohren erfüllen.
●Autokalibrierungsfunktion: Ein-Knopf-Autokalibrierung, einfach zu bedienen, automatische Prüfsonde „P-Verzögerung“, „K-Wert“, „X-Wert“ und die Geschwindigkeit
● Automatische Anzeige der Defektechoposition (Tiefe: d, Horizontal: p, Entfernung: s, Amplitude, dB, ф)
● Schalten Sie drei Skalen frei um (Tiefe: d, Horizontal: p, Entfernung: s)
●Automatische Verstärkung, Peak-Hüllkurve, Peak-Memory-Funktionen, die die Erkennungseffizienz verbessern können.
●Automatisch den Fehlererkennungsprozess und die dynamische Wiedergabe aufzeichnen
●Berechnung des φ-Werts: Die Erkennung von Schmiedefehlern durch eine gerade Sonde kann automatisch den höchsten φ-Wert für die Umwandlung von Wellen finden
●500 unabhängige Kanäle (erweiterbar), die die Erkennungsstandards beliebiger Branchen frei eingeben und speichern können, müssen keine Standardblöcke für die Inspektion vor Ort tragen.
● Speichern, spielen Sie 500 A-Scan-Wellen und Daten frei ab
● Die DAC-, AVG- und TCG-Kurven (Tiefenkompensation) werden automatisch generiert und können segmentiert werden. Die Abtastpunkte sind frei und können korrigiert und kompensiert werden.
●14 eingebaute Inspektionsstandards
● Freie Eingabe aller Industriestandards
●Impulsbreite und -stärke können einstellbar sein
●B-Scan- und B-Farbscan-Funktion;
●Kann mit dem Computer kommunizieren und WORD exportieren. Datei, auch den Erkennungsbericht
● IP65 ABS-Kunststoffgehäuse, robust und langlebig, wasser- und staubdicht und hervorragende Entstörungsfähigkeit
● Verwenden Sie (drahtlose) Kommunikationssoftware, um Datendruckberichte usw. zu analysieren;
● True-Color-Bildschirm mit 260.000 Farben, geeignet für Arbeitsumgebungen bei starkem oder schwachem Licht
●Hochleistungs-Lithiumbatterie, kann 8-10 Stunden ununterbrochen arbeiten
●Aufzeichnung der Echtzeituhr: Datum der Fehlererkennung in Echtzeit, Aufzeichnung der Zeiterfassung und Speicherung
●Power-Down-Schutz, Speicherdaten können nicht verloren gehen
●Fehlererkennungsparameter können automatisch getestet oder voreingestellt werden
●Digitale Unterdrückung, beeinflusst Verstärkung und Linearität nicht
●Verstärkungskompensation: Db-Dämpfung kann korrigiert werden für Oberflächenrauhigkeit, gekrümmte Oberflächen, Langstrecken-Fehlererkennung von dicken Werkstücken usw. ●Kann den Fehlerdetektor per Software am PC bedienen, wodurch das Ziel eines computergesteuerten Fehlerdetektors erreicht wird zu erkennen
Spezifikation:
Anzeige 7-Zoll-TFT-Farbbildschirm, Auflösung 800 x 480
Betriebsmodus Knopf, Drehknopf, Touchscreen
Stromversorgung Lithium-Ionen-Akku
Batteriekapazität 5,0 Ah
Versorgungsspannung 12V
Leistungsmenge 1
Arbeitszeit ≥8 Stunden
Adaptereingang DC100~240V 50Hz/60Hz
Adapterausgang AC 12V
Adapterleistung 36W
Datenspeicher SD-Karte (16G)
Wecker 1
Betriebstemperatur -10℃~45℃
Lagertemperatur -20℃~60℃
IP-Klasse IP65
Abmessung 245*155*55mm
Gewicht 1,18 kg (inkl. Batterie)
Herkömmliches UT-Modell
Sondenstecker Typ LEMO 00
Kanaltyp Einzelkanal
Kanalnummer 500 Gruppe (skalierbar)
Impulstyp Negative scharfe Welle
Sendespannung 0 ~ 350 V, Schritt in 50 V
Dämpfung 560Ω
Verstärkung 0~110dB, Schritt: 0,5/2/6/12dB
Gewinn-Feineinstellung -4~+4
Oberflächenkompensation All Gain Range
Arbeitsfrequenz 0,5 ~ 20 MHz;
Sondentyp Single,Dual, Through, Tauchtyp
Filter Drei optional:
1~4 MHz/0,5~10 MHz/2~20 MHz
Erkennungsmodus Negativ/Positiv/Zwei-Wege/RF
0~80% ablehnen, Schritt 1%
Prüfbereich 0~15000 mm,Mindestanzeigebereich:15mm(in Stahl)
Materialgeschwindigkeit 100~20000m/s
Impulsverschiebung -10 ~ 1000 mm
P VERZÖGERUNG 0~200 us
X-WERT 0~100mm
Führen Sie die Inspektion von Schweißnähten, Blechen und Schmieden durch
Prüfpunkt Peak /X-val/J val
Messtor: Amplitude, Amplituden-dB-Wert, Bereich, horizontaler Abstand, vertikaler Abstand, der Differenzwert zwischen A- und B-Tor
Cursor: 2 Kreuzcursor, kann den horizontalen und vertikalen Abstand und den Abstand zwischen den Cursorn testen (unter B-Scan-Funktion)
Gate Gate-Start: alle Bereiche
Gate-Breite: alle Bereiche
Gate-Level: 10~90%, Schrittweite: 1%
Curve DAC, maximal sechs Kurven, erfüllen NB/T 47013, GB/T 11345, GB/T 29712 und andere Standards
TCG, maximal sechs Kurven
Durchschn
Weitere Funktionen Vollbild, Cursorschalter (Bereich/Höhe/Horizont), einzelne/kontinuierliche automatische Verstärkung (10~100%, Schritt 10%), Echovergleich, Echo voll, Peak-Hüllkurve, Peak-Speicher, schneller Scan, Außenmodus, Screenshot
Peak Freeze /Risstiefe/Angußausdehnung//gekrümmte Oberflächenmodifikation/B-Scan/Flachschweißsimulation//Video
Alarm Ton- und Lichtalarm
Empfindlichkeitsabweichungen ≥65 dB (200 mm – Φ2FH, 2,5 PΦ20)
Horizontaler Linearitätsfehler ≤ 0,31 TP2T
Vertikaler Linearitätsfehler ≤3%
Amplitudenlinearitätsfehler ≤±2%
Dämpfungsgenauigkeit 20 dB ±1 dB
Dynamikbereich ≥32dB
Entfernungsauflösung ≥26dB
Geräuschpegel <40×10-9 V/
Packliste:
1 Hauptgerät 1
2 Netzteil 1
3 Sondenanschlusskabel 2
4 Instrumentenkoffer 1
5 Bedienungsanleitung 1
6 Gerade Sonde 10 mm 2,5 MHz 1
7 Winkelsonde 13×13 K2 2,5MHz 1
8 Garantiekarte 1
