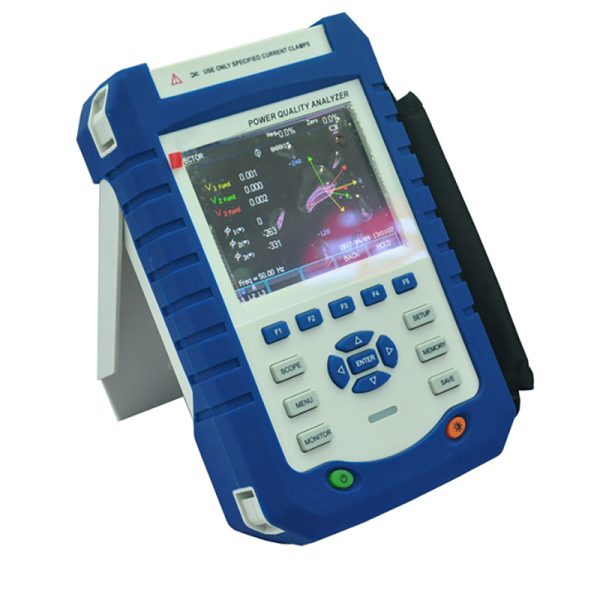

Analizador de calidad de energía trifásica
Número de pieza: PQAN7610
Pinzas CT: (Opción)
A: Rango: 5A, Relación de voltaje de salida: 10mV / A Precisión: 0.2%
Frecuencia de trabajo: 45Hz ~ 55Hz Radio de abrazaderas: 8 mm
Tamaño: 158 * 43 * 24 mm
B: Rango: 50 A, Relación de voltaje de salida: 10 mV / A Precisión: 0.2%
Frecuencia de trabajo: 50 Hz ~ 400 Hz Radio de las abrazaderas: 8 mm
Tamaño: 171 * 46 * 27 mm
C: Rango: 100 A, Relación de voltaje de salida: 10 mV / A Precisión: 0.2%
Frecuencia de trabajo: 50Hz ~ 400Hz Radio de abrazaderas: 13 mm
Tamaño: 174 * 52 * 27 mm
D: Rango: 1A ~ 1000A, Relación de voltaje de salida: 1mV / A Precisión: 1%
Frecuencia de trabajo: 40 Hz ~ 100 Hz Radio de las abrazaderas: 52 mm
Tamaño: 111 * 216 * 45 mm
MI: Tipo flexible Clasificación de corriente primaria: 3000A, relación de voltaje de salida: 65mV / 1000A
Rango: 15A ~ 3000A Precisión: 1% + Error de posición
Entrada máxima permitida: 100KA Error de fase: menos de 1%
Ruido: menos de 2 mVrms (10Hz ~ 10Khz) Característica de frecuencia: 10Hz ~ 10KHz (-3db)
Peso: 130 g Longitud: 200 cm Perímetro CT: 50 cm Error de posición: 2%
F: Tipo flexible Clasificación de corriente primaria: 5000 A, relación de voltaje de salida: 50 mV / 1000 A
Rango: 20A ~ 1000A Precisión: 1% + Error de posición
Entrada máxima permitida: 100KA Error de fase: menos de 1%
Ruido: menos de 2 mVrms (10Hz ~ 10Khz) Característica de frecuencia: 10Hz ~ 10KHz (-3db)
Peso: 130 g Longitud: 200 cm Perímetro CT: 50 cm Error de posición: 2%
Características:
-Mida todos los parámetros Vrms, ARms, Armónicos, Flicker, Dip, Swell,
-Rápido cambio de voltaje, interrupción, desequilibrio, frecuencia al mismo tiempo.
-Fliker: soporte para medir el parámetro Pst, Plt, para una rápida retroalimentación y
Pinst de parpadeo instantáneo en tendencia.
-Comprobar el desequilibrio en 3 fases.
-Corriente de entrada
-Almacenamiento de datos y captura de pantalla (se puede reproducir o enviar a una PC)
-Visualización en tiempo real de forma de onda (4 voltajes / 4 corrientes)
-Medida de corrientes TRMS hasta 5000A (dependiente del sensor)
Especificaciones
Rango de medicion | Resolución | Exactitud | ||
Voltaje / Corriente / Frecuencia | ||||

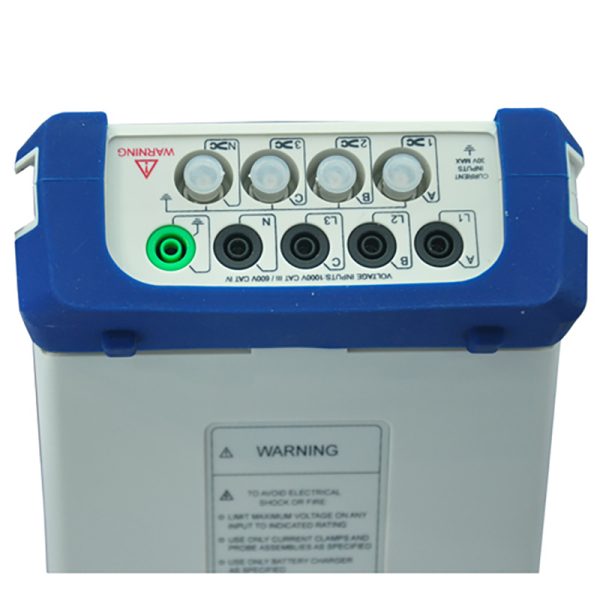

Canal | Entrada de línea trifásica + 1 entrada de línea neutra | |||
Vrms (cc + ca) | 1 ~ 1000 Vrms | 0,1 Vrms | ± 5% | |
Vpk | 1 ~ 1400 Vpk | 0,1 Vpk | ± 5% | |
V (CF) | 1.0 ~> 2.8 | 0.01 | ± 5% | |
Brazos | 1 ~ 3000A | 1A | ± 1% ± 5 dígitos | |
1 ~ 300A | 0,1 A | ± 1% ± 5 dígitos | ||
Apk | 1 ~ 4000Apk | 1A | ± 1% ± 5 dígitos | |
A (CF) | 1 ~ 10 | 0.01 | ± 5% | |
Frecuencia | 42,5 ~ 57,5 Hz (50 Hz nominal) | 0,01 Hz | ± 0.01% | |
51 ~ 69 Hz (60 Hz nominal) | 0,01 Hz | ± 0.01% | ||
Dips & Swells | ||||
Vrms1 / 2 | 0 ~ 200% de voltaje nominal | 0,1 Vrms | ± 1% | |
Brazos1 / 2 | 1 ~ 3000A | 1A | ± 1% ± 5 cuentas | |
1 ~ 300A | 0,1 A | ± 1% ± 5 cuentas | ||
Niveles de umbral | Umbrales programables en porcentaje de voltaje nominal Detección de eventos basada en voltajes rms de ½ ciclo Captura caídas, interrupciones de swells y cambios rápidos de voltaje |
|||
Duración | hhh, mm, ss, mmm | 0,5 ciclos | 1 ciclo | |
Armónico | ||||
Orden armónico | 1 ~ 50 | |||
Orden interarmónico | 1 ~ 49 | |||
Voltaje | 0.0 ~ 100.0% | 0.1% | ± 0.1% ± nx0.1% | |
Actual | 0.0 ~ 100.0% | 0.1% | ± 0.1% ± nx0.1% | |
THD | 0.0 ~ 100.0% | 0.1% | ± 2.5% | |
DC relativo | 0.0 ~ 100.0% | 0.1% | ± 2% | |
Frecuencia | 0 ~ 3500 Hz | 1 Hz | 1 Hz | |
Fase | -360 ° ~ 0 ° | 1 ° | ± nx1,5 ° | |
Energía y poder | ||||
Potencia activa / potencia aparente / potencia reactiva | 1.0 ~ 20.00 MW | 0,1 kW | ± 1,5 ± 10 cuentas | |
Energía | 0,00kWh ~ 200GWh | 10 Wh | ± 1,5 ± 10 cuentas | |
Factor de potencia | 0 ~ 1 | 0.01 | ± 0.03 | |
Parpadeo | ||||
Pst (1 min), Pst, Plt, PF5 | 0.00 ~ 20.00 | 0.01 | ± 5% | |
Desequilibrar | ||||
Voltaje | 0.0 ~ 5.0% | 0.1% | ± 0.5% | |
Actual | 0.0 ~ 20.0% | 0.1% | ± 1% | |
Ángulo de fase de voltaje | -360 ° ~ 0 ° | 1 ° | ± 2 dígitos | |
Ángulo de fase actual | -360 ° ~ 0 ° | 1 ° | ± 5 dígitos | |
Voltaje transitorio | ||||
Vpk | ± 6000 Vpk | 1V | ± 15% | |
Vrms | 10 ~ 1000Vrms | 1V | ± 2.5% | |
Min. Tiempo probado | 50us | |||
Tasa de muestreo | 20 kS / s | |||
Corriente de irrupción | ||||
Brazos (AC + DC) | 0 ~ 3000 brazos | 0.1 | ± 1% ± 5 dígitos | |
Duración de la irrupción | 6 s ~ 32 min seleccionable | 10ms | ± 20ms | |
Registrador | ||||
Grabación | El usuario puede configurar el parámetro, el tiempo de duración y el intervalo de tiempo, que se pueden exportar a la PC | |||
Memoria | 8G | |||
Max. tiempo de grabación | 1 año | |||
Monitor del sistema | ||||
Parámetros | Vrms, Arms, Voltios armónicos, Voltios THD, Plt, Vrms1 / 2, Arms1 / 2, Vneg, Hz, caídas y subidas, desequilibrio | |||
Tiempo record | 2h ~ 7días | |||
Número de evento de registro | > 10000 | |||
Limites | Según EN50160 o definible por el cliente | |||
Características generales | ||||
Energía | AC220V (1 ± 10%), 50Hz (1 ± 5%), ≤10VA | |||
Interfaz | USB_HOST, LAN | |||
Monitor | 5.6 TFT LCD, 320 * 240 | |||
Batería | 7,4 V, 4,4 Ah,> 7 horas de tiempo de trabajo | |||
Dimensiones y peso | 262 × 173 × 66 mm, 1,6 kg |
Paquete
Cables de prueba de voltaje
3 metros de largo x 5 | |
Pinzas de cocodrilo | 5 |
Adaptador DC externo | PC 1 |
CD de software, manual de usuario | 1 x cada uno |
Abrazaderas Flexi CT | 4 piezas (opcional) |
Comparación con HoiKI3197
Modelo | HOIKI 3197 | PQAN7610-SA2100 | |
Test Iterms | Voltaje | 600 V | 1000 V |
Exactitud de voltaje | ± 0.3%rdg. ± 0.2% fs | ± 0.5% de V nom | |
Exactitud actual | ± 0.3%rdg. ± 0.2% fs ± precisión del sensor | ± 1% ± 5 dígitos | |
sensor | 7 opcional | 3000A * 4 estándar | |
Frecuencia | 45 ~ 66 Hz | 42,5 ~ 57,5 Hz / 51 ~ 69 Hz | |
Precisión de potencia | ± 0.3%rdg. ± 0.2% fs ± precisión del sensor | ± 1.5% ± 10 dígitos | |
Poder aparente | √ | √ | |
Poder activo | √ | √ | |
Poder reactivo | √ | √ | |
Energia activa | √ | √ | |
Energía reactiva | √ | √ | |
Factor de potencia | √ | √ | |
Desequilibrar | √ | √ | |
Calidad de energía | Corriente de irrupción | √ | √ |
Inmersión y oleaje | √ | √ | |
Interrupción | √ | √ | |
Fliker | × | √ | |
General | Memoria de datos | 4 MB | 128 MB |
Ajuste de intervalo | Automático: 1/2/5/10/30 s, 1/5/15/30/60 s | 1/2/5/10/15/30 s, 1/2/5/10/15/30/60 m | |
Modo de conexión | 1 fase-2 línea / 1 fase-3 línea / 3 fase-3 línea / 3 fase-4 línea | 1 fase-2 línea / 1 fase-3 línea / 3 fase-3 línea / 3 fase-4 línea | |
Monitor | LCD en color STN de 4,7 " | LCD TFT en color de 5,6 " | |
Idioma | Japonés / Inglés / Chino | Inglés / chino | |
Entrada / salida externa | × | × | |
Tarjeta PC / CF | × | CF 8GB | |
Interfaz | USB | USB.LAN |
