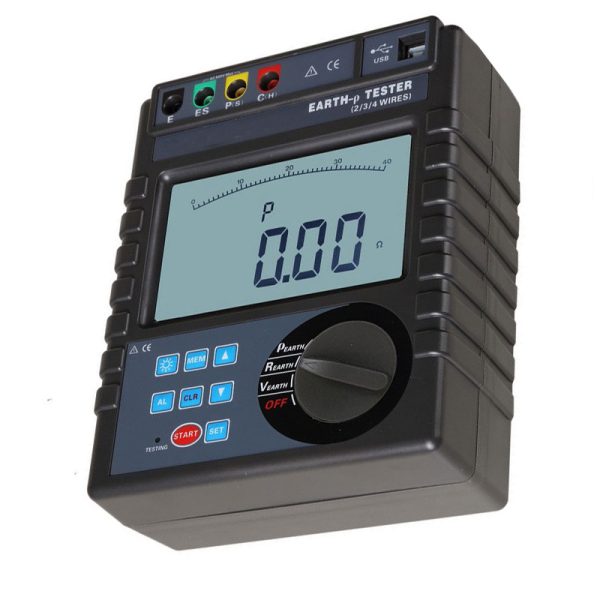

Probador de resistividad del suelo de resistencia a tierra con interfaz RS232
Características:
Función | Medición de resistencia de tierra de 2/3/4 polos, resistividad del suelo, tensión de tierra, tensión CA |
Fuente de alimentación | DC 9V (batería seca Zi-Mn R14S 1.5V 6 PCS, espera continua durante 300 horas) |
Rango de medicion | Resistencia de tierra: 0.00Ω-30.00kΩ |
Resistividad del suelo: 0.00Ωm-9000kΩm | |
Modo de medición | Medición precisa de 4 polos, medición de 3 polos, medición simple de 2 polos |
Método de medición |
Resistencia de tierra: método de cambio de polo de corriente nominal, corriente de medición 20 mA máx.
Resistividad del suelo: medición de 4 polos (método de Wenner)
Tensión de tierra: rectificación media (entre P(S)-ES)
|
Frecuencia de prueba | 128 Hz/111 Hz/105 Hz/94 Hz (AFC) |
Corriente de prueba de cortocircuito | CA 20mA máx. |
Corriente de prueba de circuito abierto | CA 40 V máx. |
Onda de voltaje de prueba | Onda sinusoidal |
Rango de distancia del electrodo | Se puede configurar 1m-100m |
Cambio | Resistencia de tierra: 0,00 Ω-30,00 kΩ, cambio automático |
Resistividad del suelo: 0.00Ωm-9000kΩm, cambio automático | |
Iluminar desde el fondo | Luz de fondo de pantalla azul, adecuada para lugares oscuros |
Modo de visualización | Pantalla LCD súper grande de 4 digitales, retroiluminación de pantalla azul |
Indicador de medición | Durante la medición, indicador de flash LED, pantalla LCD de cuenta regresiva, indicador de barra de progreso |
Dimensión del marco LCD | 128 mm × 75 mm |
Dimensión de la ventana LCD | 124 mm × 67 mm |
Dimensión | L×An×Al: 215mm×190mm×95mm |

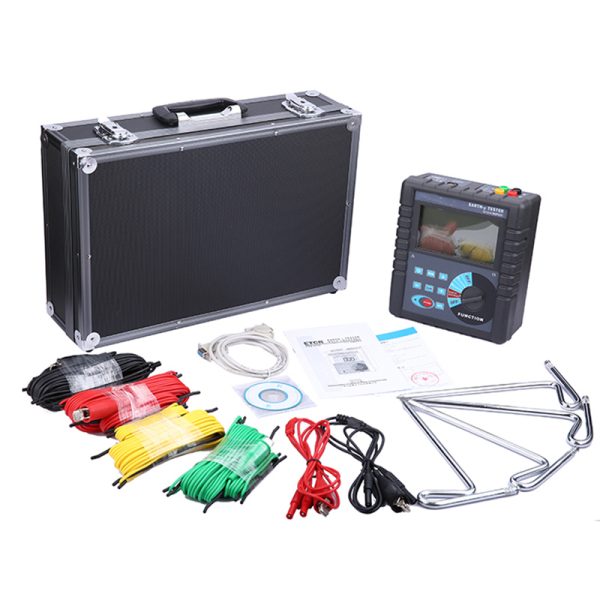

Cable de prueba estándar | 4 cables: cada uno para rojo 20 m, negro 20 m, amarillo 10 m y verde 10 m |
Cable de prueba simple | 2 cables: cada uno para rojo 1,6 m y negro 1,6 m |
Varilla auxiliar de puesta a tierra | 4 varillas: Φ10mm×150mm |
Tasa de medición | Voltaje de tierra: alrededor de 3 veces/segundo |
Resistencia de la tierra, resistividad del suelo: alrededor de 5 segundos/hora | |
Tiempos de medición | Más de 5000 veces (prueba de cortocircuito, el tiempo de intervalo debe ser de al menos 30 segundos) |
Linea de voltaje | por debajo de CA 600V |

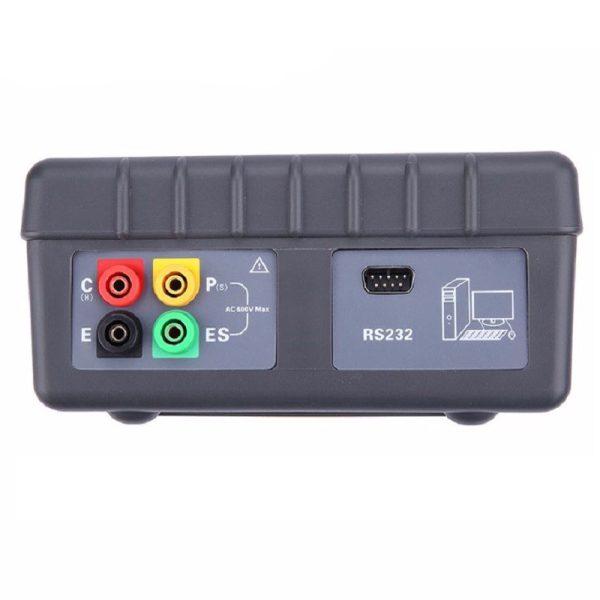

Interfaz RS232 | Posee interfaz RS232, supervisión de software, los datos de almacenamiento se pueden cargar en la computadora, guardar o imprimir. |
Cable de comunicación | Una pieza de cable de comunicación RS232, con una longitud de 1,5 m |
Almacenamiento de datos | 300 conjuntos, indicador de almacenamiento del ícono "MEM", ícono "FULL" de visualización intermitente para indicar que el almacenamiento está lleno |
Retención de datos | Función de retención de datos: visualización del icono "HOLD" |
Acceso a los datos | Función de lectura de datos: visualización del icono "LEER" |
Pantalla de desbordamiento | Función de desbordamiento del rango de medición excedido: visualización del icono "OL" |
Prueba de interferencia | Reconoce la señal de interferencia automáticamente, se muestra el ícono "RUIDO" cuando el voltaje de interferencia supera los 5V |
Prueba de puesta a tierra auxiliar | Puede medir la resistencia de tierra auxiliar, 0.00KΩ-30kΩ(100R+rC<50kΩ, 100R+rP<50kΩ) |
Función de alarma | Cuando el valor de medición excede el valor de configuración de la alarma, hay una pista de alarma "Toot-toot-toot" |
Voltaje de la batería | Cuando el voltaje de la batería disminuya a aproximadamente 7,5 V, se mostrará el ícono de voltaje bajo de la batería, recordándole que debe reemplazar la batería. |
El consumo de energía | En espera: aproximadamente 20 mA (retroiluminación apagada) |
Arranque y con retroiluminación: unos 45mA (25mA sin retroiluminación) | |
Medición: aproximadamente 100 mA (retroiluminación apagada) | |
Peso | Peso total: 4,5 kg (incluido el paquete) |
Probador: 1443 g (incluida la batería) | |
Cables de prueba: 1560g | |
Varillas auxiliares de puesta a tierra: 935g (4uds) | |
Temperatura y humedad de trabajo | -10C-40C, por debajo de 80%rh |
Temperatura y humedad de almacenamiento | -20C-60C, por debajo de 70%rh |
Protección de sobrecarga | Medición de la resistencia a tierra: entre cada interfaz de C(H)-EP(S)-ES,AC 280V/3 segundos |
Resistencia de aislamiento | Más de 20 MΩ (entre el circuito y la caja son 500 V) |
Voltaje soportado | CA 3700 V/rms (entre circuito y gabinete) |
Características electromagnéticas | IEC61326 (CEM) |
Tipo de protección | IEC61010-1 (CATiii 300V.CAT IV 150V.,Contaminación 2), IEC61010-031, IEC61557-1 (Resistencia de tierra), IEC61557-5 (Resistividad del suelo), JJG 366-2004 |
Categoría | Rango de medicion | Error intrínseco | Resolución |
Resistencia de tierra
(R)
|
0.00Ω-30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω-300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω-3000Ω | ±2%rdg±3dgt | 1Ω | |
3,00 kΩ-30,00 kΩ | ±4%rdg±3dgt | 10Ω | |
Resistividad del suelo
(ρ)
|
0.00Ωm-99.99Ωm |
Según la precisión de R
(ρ=2πaR
a: 1 m-100 m,
π=3.14)
|
0.01Ωm |
100.0Ωm-999.9Ωm | 0.1Ωm | ||
1000Ωm-9999Ωm | 1Ωm | ||
10.00kΩm-99.99kΩm | 10Ωm | ||
100.0kΩm-999.9kΩm | 100Ωm | ||
1000kΩm-9000kΩm | 1kΩm | ||
Voltaje de tierra | CA 0.0-600V | ±2%rdg±3dgt | 0.1V |
