Flangia della valvola del calibro digitale della scanalatura dell'anello di RTJ elettronica e flangia del tubo 500mm 1000mm

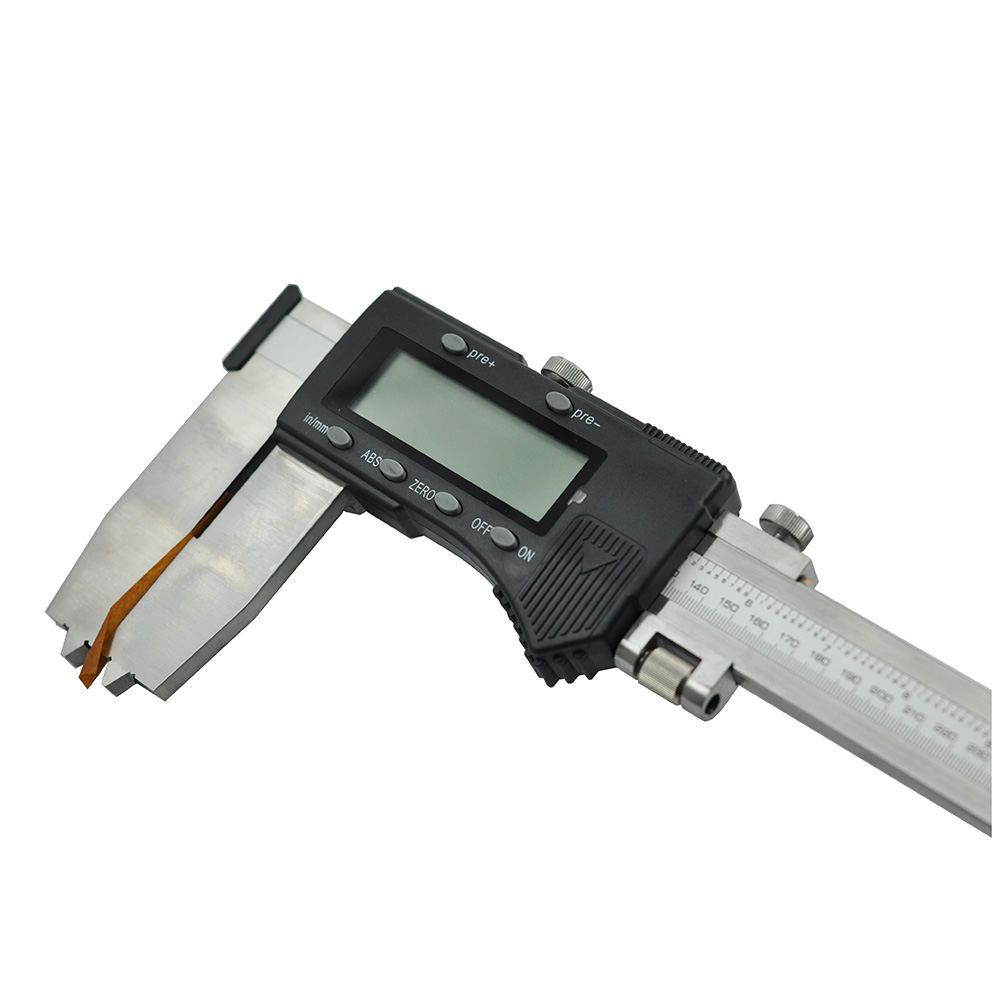

Il calibro digitale RTJ ha due tipi, uno per la misurazione interna e l'altro per la misurazione esterna. Le mascelle sono abbastanza diverse.
Caratteristiche:
-Utilizzato per misurare la scanalatura dell'anello nella flangia della valvola e nella flangia del tubo.
-Può misurare il diametro esterno della scanalatura dell'anello RTJ (Ring Type Joint).
-Con la funzione di preselezione, facile impostazione dell'origine.
-Disponibile con taglienti conici e precisi.
-Conversione mm/pollici
-Azzeramento in qualsiasi posizione.
-Con uscita dati
-L'angolo delle mascelle: 23º
Specifica:
Dentro:
Numero d'ordine | Gamma | Risoluzione | Precisione | Angolo della mascella |
OGDC-12201-I | 150 mm | 0,01 mm | +/-0.03mm | 23 gradi |
OGDC-12202-I | 200 mm | 0,01 mm | +/-0.04mm | 23 gradi |
OGDC-12203-I | 300 mm | 0,01 mm | +/-0.05mm | 23 gradi |
OGDC-12205-I | 500 mm | 0,01 mm | +/- 0,07 mm | 23 gradi |
Fuori da:
Numero d'ordine | Gamma | Risoluzione | Precisione | Angolo della mascella |
OGDC-12201-O | 150 mm | 0,01 mm | +/-0.03mm | 23 gradi |
OGDC-12202-O | 200 mm | 0,01 mm | +/-0.04mm | 23 gradi |
OGDC-12203-O | 300 mm | 0,01 mm | +/-0.05mm | 23 gradi |
OGDC-12205-O | 500 mm | 0,01 mm | +/- 0,07 mm | 23 gradi |
