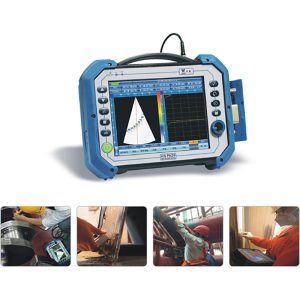

Rilevatore di difetti ad ultrasuoni ad array di fase tre in uno portatile A-scan TOFD
Applicazione:
– Bullone di fissaggio
– Weld Detection of Friction Stir welding
– Rilevamento della profondità di fusione della placca U Rib del ponte
– Rilevamento della saldatura elettrica per fusione di tubi in PE
– Rilevamento della cucitura circolare di tubo di piccolo diametro
– Rilevamento dell'asse
– Rilevamento T, K, Y, Y e saldatura piatta
– Rilevamento della scansione C corrosivo
Caratteristiche:
– Phased array, TOFD, A-scan tre in uno, con funzione di scansione PA + 2 / 4TOFD + A, interruttore a chiave, convalida dei difetti più efficiente;
– dimensioni ridotte, peso leggero, facile da trasportare, all'aperto senza preoccupazioni e ad alta quota;
– 32: 32 trasmissione e ricezione simultanee, alta integrazione, migliore imaging;
– Il nuovo menu di instradamento delle operazioni, simile alle procedure operative convenzionali del super-dispositivo A, facile da imparare e da usare;
– Pulsante touch-screen ad alta sensibilità, funzionamento della manopola della navetta a doppia modalità, più conveniente;
→ Costruito un gran numero di modelli aperti del pezzo, la visualizzazione dei difetti è intuitiva, l'analisi della struttura sagomata più facile;
(Adatto per saldature piane, saldature a “T”, saldature d'angolo, saldature di tubi, pezzi fucinati, piastre, assi, cerchioni, ecc.)
– Con T, K, Y, saldature piatte e altre parti della funzione capovolgi, l'immagine è più intuitiva;
– Con funzione di simulazione del raggio sonoro focalizzato, visualizzazione in tempo reale della relazione tra il punto focale dell'onda sonora simulata e il solco di saldatura;
– Frequenza di aggiornamento di 60 Hz, grafica dinamica migliore, display più veloce
– Funzione di compensazione della curva TCG / DAC ad angolo completo;
– Compensazione dell'angolo ACG, riproduzione, funzione di correzione;
– messa a fuoco dinamica completa, messa a fuoco delle prestazioni, risultati dei difetti più accurati;
– Visualizzazione di immagini multiple A / B / C / D / S / L / TOFD / 3D, l'analisi dei difetti è più completa;
– Con cancello di profondità, funzione di allarme automatico del cancello sonoro, identificazione dei difetti più efficiente;
– Con funzione di monitoraggio dell'accoppiamento;
– Senza funzione di calibrazione automatica del modulo blocco test;
– Supporta la scansione e la registrazione dell'encoder in modo completo e automatico.
– Con la modifica classificata sonda, cuneo, parametri, dati, report e altri documenti;
– Con rapporto automatico della funzione di stampa dell'output di rilevamento dei difetti.
Parametri dello strumento:
– Dimensioni del display: 8,4 pollici, display True Color a 24 bit
– Archiviazione dati: 16 GB interni, USB esterni possono essere archiviati direttamente
– Interfaccia di espansione: USB 2.0 × 2, 100 M/1000 M LAN × 1, VGA × 1
– Interfaccia encoder: 1 (supporta due connessioni encoder)
– Allarme: 1
– Temperatura di esercizio: 0-45 ℃
– Temperatura di conservazione: -20 ℃ -65 ℃
– Alimentazione: adattatore AC220-DC15V, batteria al litio da 11,1V
– Durata: 8 ore (singola)
– Dimensioni: 265 × 180 × 75 (mm)
– Peso: 2,7Kg (con batteria)
Parametri della funzione phased array:
– Larghezza di banda del sistema: 0,5-15 MHz (-3dB)
– Frequenza di digitalizzazione: 100 MHz 8 bit
– Punto di campionamento digitale: 8192
– Media di livellamento digitale: 16
– apertura: 32 wafer
– Raggio di spazzamento S: 256
– Frequenza di ripetizione: 1,0 KHz-5,0 KHz
– Frequenza di aggiornamento: 60 Hz
– Precisione del ritardo: 2,5 ns
– Metodo di rilevamento: rilevamento positivo, rilevamento negativo, rilevamento, onde a radiofrequenza
– intervallo di ritardo di lancio: 0-20us
– Tensione di lancio: 50 V-200 V
– Larghezza dell'impulso: 30ns-500ns (passo 10ns)
– Modalità di eccitazione a impulsi: onda quadra negativa
– Gain Range: guadagno analogico 0-80 dB, guadagno digitale 0-30 dB
– Guadagno: guadagno analogico 0,1 dB, guadagno digitale 6 dB
– DAC: 16 punti
– GCC: ore 16
– Focus: avvia un singolo punto di messa a fuoco, per ricevere una messa a fuoco dinamica
– Scansione immagine: A/C/D/S/L/3D
Parametri del modulo TOFD:
– Larghezza di banda del sistema: 0,5-15 MHz (-3dB)
– Frequenza di digitalizzazione: 100 MHz 10 bit
– Punto di campionamento digitale: 1024
– Media numerica: 16
– Frequenza di ripetizione: 100Hz-1KHz
– Frequenza di aggiornamento: 60 Hz
– Metodo di rilevamento: rilevamento positivo, rilevamento negativo, rilevamento, onde a radiofrequenza
Lista imballaggio:
– Rilevatore di difetti ad ultrasuoni phased array 1 pz
– Adattatore PA 20
– Linea di alimentazione 1 pz
– Caricabatterie 1 pz
– Batteria 2
– Disco USB 8G 1 pz
– Cacciavite a croce 1 pz
– Certificato di ispezione 1 pz
– Rapporto di prova 1
– Istruzione 1
