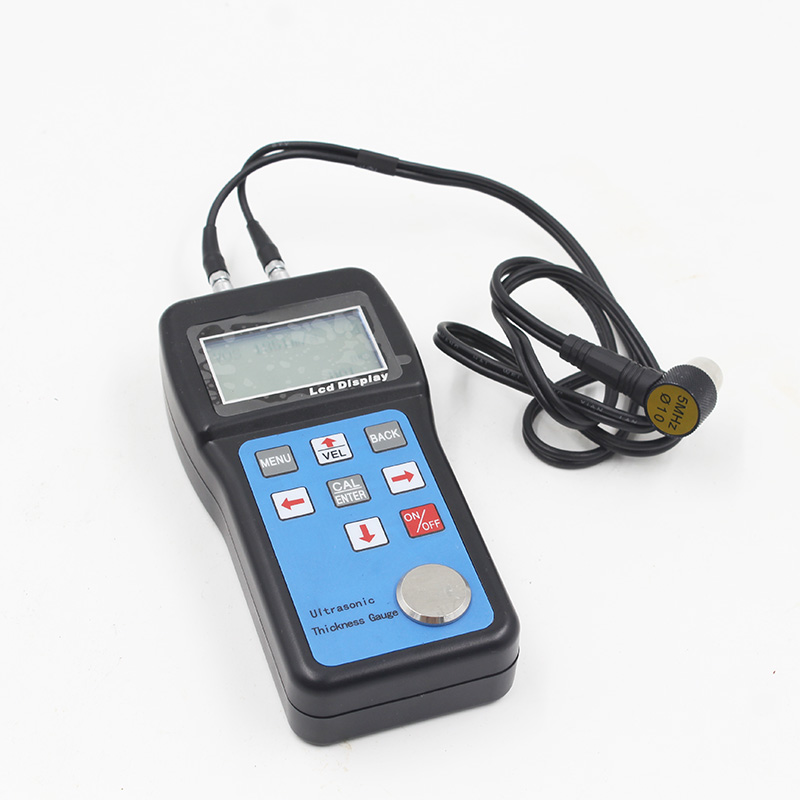

保存データの0.75〜600mm超音波厚さゲージ40値
技術仕様:
–ディスプレイ:128 * 64 LCD、LEDバックライト付き。
–測定範囲:(0.75〜600)mm(鋼)
–速度範囲:(1000〜9999)m / s;
–解像度:0.01mm
–測定精度::±(0.5%H + 0.04mm); Hは厚さの値です。
–測定サイクル:1点測定6回/回;
–ストレージ:保存されたデータの40の値
–電源:2個1.5VAAサイズ
–作業時間:50時間以上(LEDバックライトがオフ)。
–外形寸法:145mm * 74mm * 32mm
–重量:245g
主な機能:
金属、プラスチック、セラミック、複合材料、エポキシ、ガラス、その他の超音波の導電性材料など、幅広い材料の測定を実行できます。
さまざまな異なる周波数、プローブのウェーハサイズを併置できます。
音速キャリブレーションは、既知の厚さとして機能します。
カップリングステータスを示すカップリングステータスインジケーター。
ELバックライト、暗い環境での使用に便利。
バッテリーインジケーター機能があり、残りの電力をリアルタイムで表示できます
バッテリー寿命を節約するための自動スリープおよび自動電源オフ機能。
スマート、ポータブル、高信頼性、悪環境に適しており、振動、衝撃、電磁干渉に耐性があります。
いいえ。 | 名前 | 数量 | ノート | |
標準構成 | 1 | 本体 | 1セット | |
2 | 標準プローブ(5MHz、D10mm) | 1個 | ||
3 | Couplant | 1個 | ||

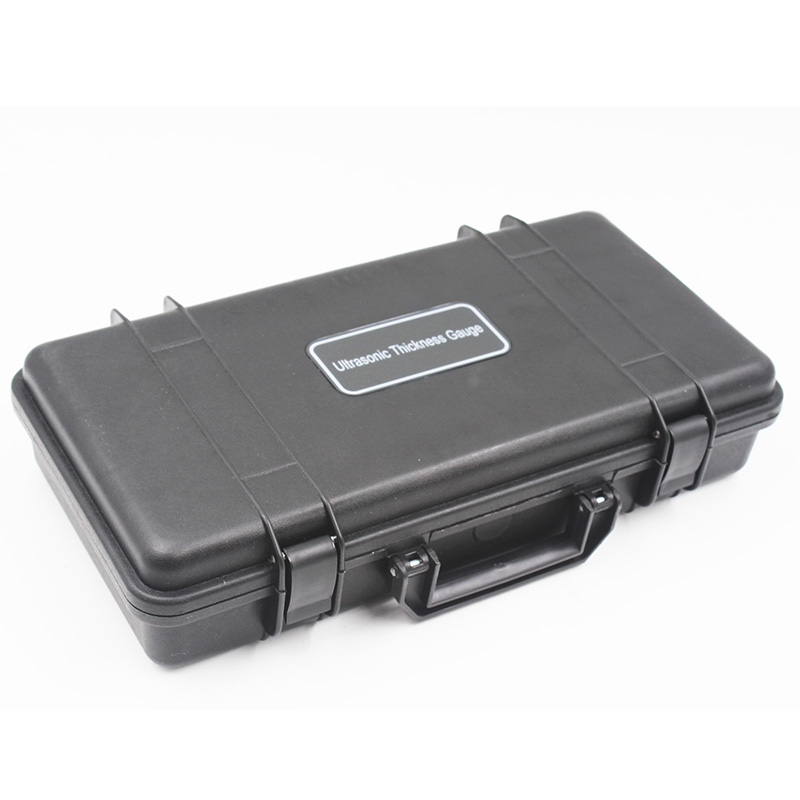

4 | ABSケース | 1個 | ||
5 | 製品証明書 | 1個 | ||
6 | 保証書 | 1個 | ||
7 | マニュアル | 1個 | ||
8 | 1.5VAAサイズ | 2個 | ||
オプション
付属品 |
9 | 大口径プローブ(2.5MHz) | ||
10 | ラージレンジプローブ(2MHz) | |||
11 | マイクロ径プローブ(7MHz) | |||
12 | 高温プローブ(5MHz) | |||
13 | 高温接触媒質 |
プローブの選択:
名前 | モデル | 周波数 | 直径 | テスト範囲 | 最小エリアf | 申し込み |
大径プローブ | N02 | 2.5 | 14mm | 3.0mm〜400.0mm(スチール)
40mm以下(ねずみ鋳鉄HT200) |
20mm | 鋳造ワークピース |
広範囲のプローブ | N02 | 2 | 14mm | 3.0mm〜600.0mm(スチール)
100mm以下(ねずみ鋳鉄HT200) |
20mm | 鋳造ワークピース |
標準プローブ | N05 / 90° | 5 | 10mm | 1.0mm〜230.0mm(スチール) | Φ20mm* 3.0mm | 一般的な曲がったプローブ |
マイクロ直径プローブ | N07 | 7 | 6mm | 0.28mm〜80.0mm(スチール) | Φ15mm* 2.0mm | 薄いワークピース |
高温プローブ | HT5 | 5 | 14mm | 3〜200mm(スチール) | 30mm | 高温 |
労働条件:
使用温度:-20℃〜+ 50℃
保管温度:-30℃〜+ 70℃
作業湿度:≤90%;
周囲には、強い振動、強い磁場、腐食性の媒体、または激しいほこりがないようにする必要があります。
音速:
材料 | 速度 | |
in / µs | MS | |
アルミニウム | 0.250 | 6340-6400 |
鋼、一般 | 0.233 | 5920 |
スチール、ステンレス | 0.226 | 5740 |
真鍮 | 0.173 | 4399 |
銅 | 0.186 | 4720 |
鉄 | 0.233 | 5930 |
鋳鉄 | 0.173-0.229 | 4400-5820 |
鉛 | 0.094 | 2400 |
ナイロン | 0.105 | 2680 |
銀 | 0.142 | 3607 |
ゴールド | 0.128 | 3251 |
亜鉛 | 0.164 | 4170 |
チタン | 0.236 | 5990 |
錫 | 0.117 | 2960 |
0.109 | 2760 | |
エポキシ樹脂 | 0.100 | 2540 |
氷 | 0.157 | 3988 |
ニッケル | 0.222 | 5639 |
プレキシガラス | 0.106 | 2692 |
磁器 | 0.230 | 5842 |
PVC | 0.094 | 2388 |
石英ガラス | 0.222 | 5639 |
ゴム、加硫 | 0.091 | 2311 |
水 | 0.058 | 1473 |
