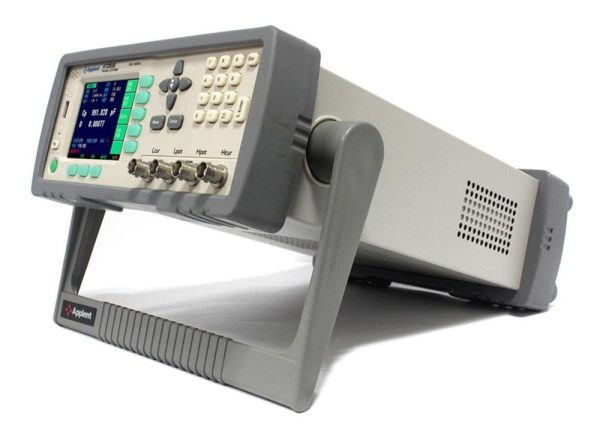

33ポイントLCRメータテスターデータ取得ソフトウェア
部品番号:LCRM-2816B
仕様:
パラメーター | Cs-Rs、Cs-D、Cp-Rp、Cp-D、Lp-Rp、Lp-Q、Ls-Rs、Ls-Q、GB、RX、Z-rad、Z-deg |
モニターパラメータ | Z、D、Q、r、d、R、X、G、B、Y、Vac、Iac 、、 % |
正確さ | 0.1% |
周波数 | 50Hz〜200kHz |
表示範囲 | L:0.00001H – 999999H C:0.00001pF – 999999F R、Z:0.00001 – 99.9999MQ:0.00001 – 999999(deg):-90.0000- 90.0000(rad):-3.14159 3.14159 %:-999.999% – 999.999% D:0.00001 -9.99999 |
ソース抵抗 | 30 50 100 |
範囲 | 9レンジ、自動、手動、公称 |
最大表示 | 6 dgt、原理パラメータ:999999;サブパラメータ:999999;モニターパラメーター:999999 |
信号レベル | 0.01V – 2.00V(10mVステップ) |
スピード | 30 t / s、10 t / s、6 t / s、3 t / s 1〜256倍の平均が利用可能 |
コンパレータ | 14ビンソート、10ビンGD、1ビンNG、1ビンAUX、2ビン原理パラメータNGカウント機能:最大– 999999 |
リストテスト | 10グループの周波数およびレベルスキャンテスト |
調整 | オープン/ショート周波数リセット、3ポイント周波数および負荷補正 |
ファイル | ユーザー設定を保存するための10個のグループファイル、システムデータをリアルタイムで保存するための1個のグループ |
インターフェース | RS232C、ExHandlerインターフェイス、標準USBディスクインターフェイス(記事10000データ) |
他の | LCR自動選択、キーパッドロック、SCPI命令セット、トゥルーカラーTFT-LCDディスプレイ |
直流電力送信機 | 電圧:90V AC – 250V AC周波数:50Hz – 60Hz電力:最大20VA |
寸法重量 | 264mm(幅)x107mm(高さ)x350mm(奥行き); 4kg |
付属品 | ATL501:テストケーブルATL607:テストフィクスチャATL600:短絡スライスATL801:232通信ケーブル |
オプションのアクセサリ | ATL608 SMDパッチクランプATL508:SMDパッチテストクリップATS2816B:データ取得ソフトウェアATL508A:SMDパッチテストクリップ |
