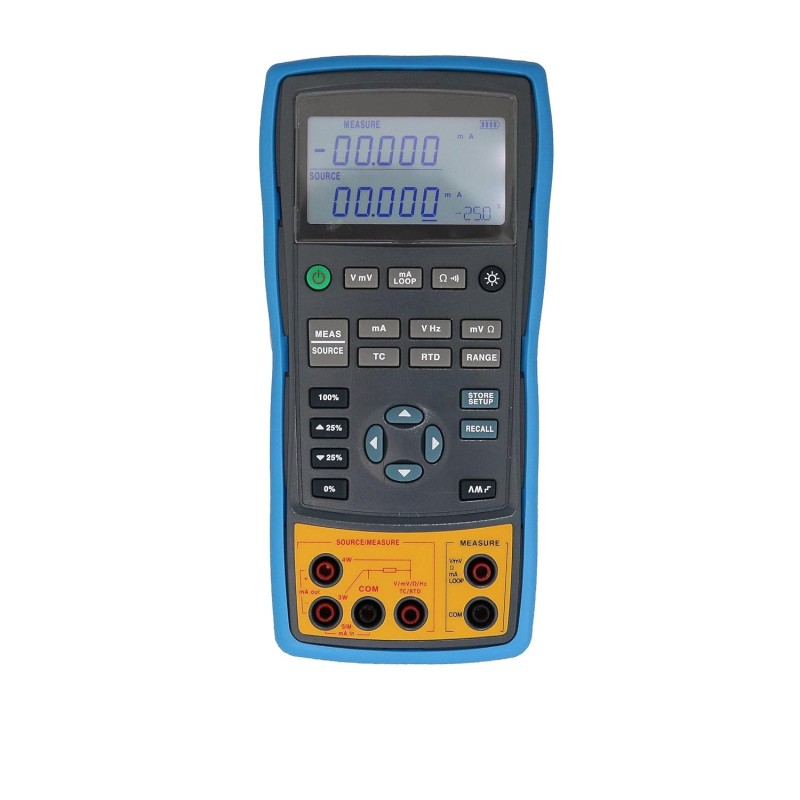

Nauwkeurigheid van stroom- en spanningsproceskalibrator 0,05%
Belangrijkste kenmerken en voordelen
• Hoge nauwkeurigheid: 0,05%
• Handheld behuizing, ondersteunt droge batterijvoeding, LCD met instelbare achtergrondverlichting.
• Perfecte prestaties op het gebied van waterdichte bescherming: IP67-klasse.
• Bron van spanning, stroom en frequentie, 4-20 zenderuitgangssimulatie.
• Heeft handmatige stappenschakeling, automatische stappenschakeling en 0-100%-uitgang van fasestap- en rampfunctie.
• Handmatig stappen, automatisch stappen en hellingen.
• Meet spanning, stroom, lusstroom en frequentiesignaal.
• Bij aansluiting op 220V beschikt het apparaat over een automatische overspanningsbeveiliging.
V mA-bron en meetparameters
| Functie | Bronuitvoer | Meting |
| DC V | 0-10V | 0-30V |
| DC-mV | 0-100mV | 0-100mV |
| DC-mA | 0-24mA | 0-24mA |
| Frequentie | 0,00 Hz~20,000 kHz | 1.000Hz~99.999kHz |
| anderen | 24V voeding, Trede, Helling. |
Algemene parameters
• Gebruik omgevingstemperatuur: -18℃~55℃
• Opslagomgevingstemperatuur: (-20 – 60)°C
• Relatieve vochtigheid: 0~ 90RH Geen condensatie
• Gewicht: 0,35 kg
• Afmetingen: 185 mm × 93 mm × 47 mm
• Voeding: 6 oplaadbare batterijen van het model R03 of een stroomadapter
Bron-uitvoerparameters
| Bereik | Maximale uitvoerbereik | Oplossing | Nauwkeurigheid (% van aflezing + tellingen) |
| 100mV | -15mV～99,999mV | 0,001mV | 0.05+20 |
| 100mV | 100mV～125mV | 0,01mV | 0.05+2 |
| 10V | 0～11V | 0,001V | 0.05+2 |
| 20mA | 0～24mA | 0,001mA | 0.05+2 |
| 200Hz | 0～200Hz | 0,01 Hz | 0.02+1 |
| 2000Hz | 0～2000Hz | 0,1 Hz | 0.02+1 |
| 20 kHz | 0~20kHz | 1Hz | 0.02+1; |
• Frequentie Uitgangsamplitude: ≥4,5 Vp-p; Golfvorm: vierkante golf.
• Alle parameters testomstandigheden: -10℃～18℃, +28℃～55℃, temperatuurcoëfficiënt, ±0,005%FS/℃.
• Maximale belasting uitgangsspanning: 1 mA of 1 kΩ (dit moet gebaseerd zijn op de lagere belasting.)
• Maximale uitgangsspanning: 20 V, equivalent aan een spanning van 20 mA bij een belastingweerstand van 1000 Ω.
Frequentie Meting:
| Bereik | Max. meetbereik | Oplossing | Nauwkeurigheid (% van aflezing + tellingen) |
| 30V | 0V~31V | 0,001V | 0.05+2 |
| 100mV | -15mV~125mV | 0,01mV | 0.05+2 |
| 20mA | 0~24mA | 0,001mA | 0.05+2 |
| 100Hz | 1~99,999Hz | 0,001Hz | 0.02+1 |
| 1000Hz | 100~999,99Hz | 0,01 Hz | 0.02+1 |
| 10kHz | 1k~9,9999kHz | 0,1 Hz | 0.02+1 |
| 100 kHz | 10k~99.999kHz | 1Hz | 0.02+1 |
• Gevoeligheid van de frequentiemeting: 10Hz~10kHz, Vp-p≥1V; de rest: Vp-p≥2V.
• Golfvorm: 5 telpunten moeten worden toegevoegd aan fouten van andere golfvormen. Industriële frequentie kan direct worden gemeten.
• DC-spanningsmeting: -10℃-18℃, +28℃-55℃, temperatuurcoëfficiënt, ±0,005%FS/℃. Ingangsweerstand: >1MΩ.
• DC-stroommeting: -10℃-18℃, +28℃-55℃, temperatuurcoëfficiënt, ±0,005%FS/℃. Ingangsweerstand: <100Ω.
– Bedrijfstemperatuur: -10℃～55℃;
– Opslagtemperatuur: -20℃～60℃;
– Relatieve temperatuur: 0～90%RH, niet-condenserend;
– Gewicht: 650g;
– Afmetingen: 185×93×47mm;
– Voeding: 6 7# batterijen of AC-adapter (standaard);
– Communicatiemethode: RS232 (optioneel);
– Standaardaccessoires: 1 paar testkabels, 1 oplader.
