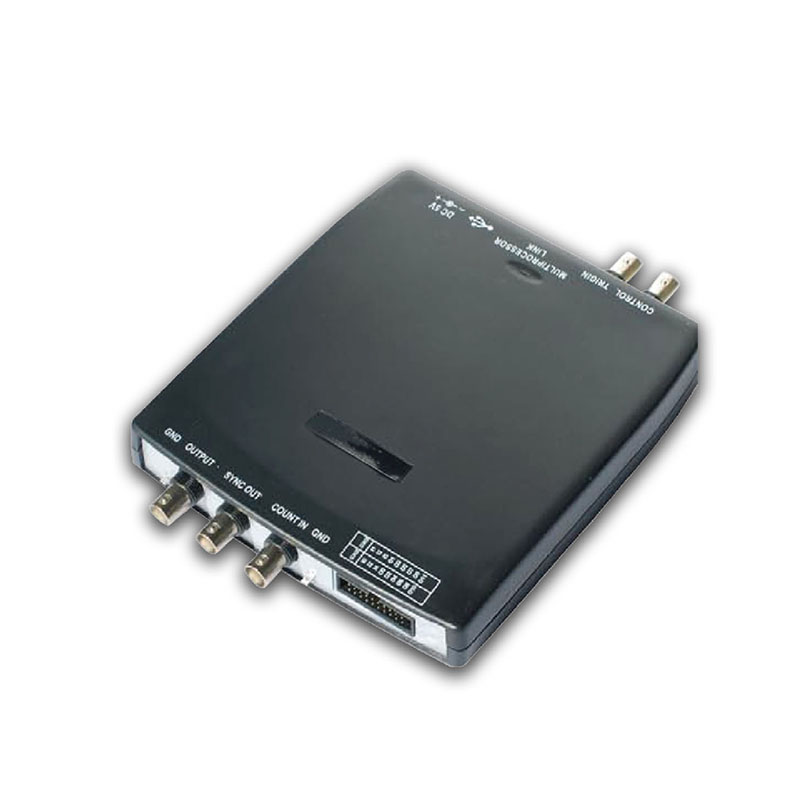

Functie Willekeurige golfvormgenerator 12-bits patroon
•Het kan worden gebruikt om de computer uit te schakelen. Simulatie van sensoren en echte woordsignalen.
• Het kan worden gebruikt als de signaalgeneratormodule van andere producten, geen computer nodig. Het zal het benodigde willekeurige golfvormsignaal produceren wanneer het wordt ingeschakeld.
•200 MSa/s sample rate, 12 bits verticale resolutie.
•25Mz Willekeurige golfvormuitgang (sinusgolf tot 75 Mz).
•Eén computer kan worden gekoppeld aan meerdere DDS-3X25 om meerdere kanalen uit te breiden.
•50 MHz frequentieteller.
•12-bits patroongenerator.
•USB-interface, plug-and-play, geen externe voeding nodig, compact en draagbaar.
•Besturingssysteem: Windows NT, Windows 2000, Windows XP, Windows Vista, Windows 7.
•Second Design-ondersteuning: Labview\VB\VC\Delphi\C++Build. Geef tweede ontwerpvoorbeelden.
Willekeurige golfvormuitgang: | |
golf frequentie: | DC~25MHz |
DAC-klok | 2K~200MHz regelbaar |
Kanalen | 1CH-golfvormuitgang |
Golfvormlengte: | 4KSa |
Verticale resolutie | 12 bits |
Frequentie stabilisatie | <30ppm |
Amplitude | ± 3,5 V Max. |
Uitgangsimpedantie: | 50 |
Uitgangsstroom: | 50mA Ipiek=50mA |
Bandbreedte systeem | 25M |
Golfvervorming | -50dBc(1KHz), -40dBc(10KHz) |
Frequentieteller | |
Frequentiegebied: | DC~50MHz |
Ingangsamplitude: | 400mVpp~18Vpp |
Koppelen | gelijkstroom |
frequentie precisie | ± tijdbasisfout ± 1 telling |
ingangsimpedantie: | > 100KΩ |
Patroongenerator | |
Cijfer | 12 bits patroongenerator en 6 bit digitale in |
Type | LVCMOS |
Werkomgeving | |
temperatuur- | 0 ~ 70 celsius |
vochtigheid | 0~95% |
Gewicht | 0,3 kg |
