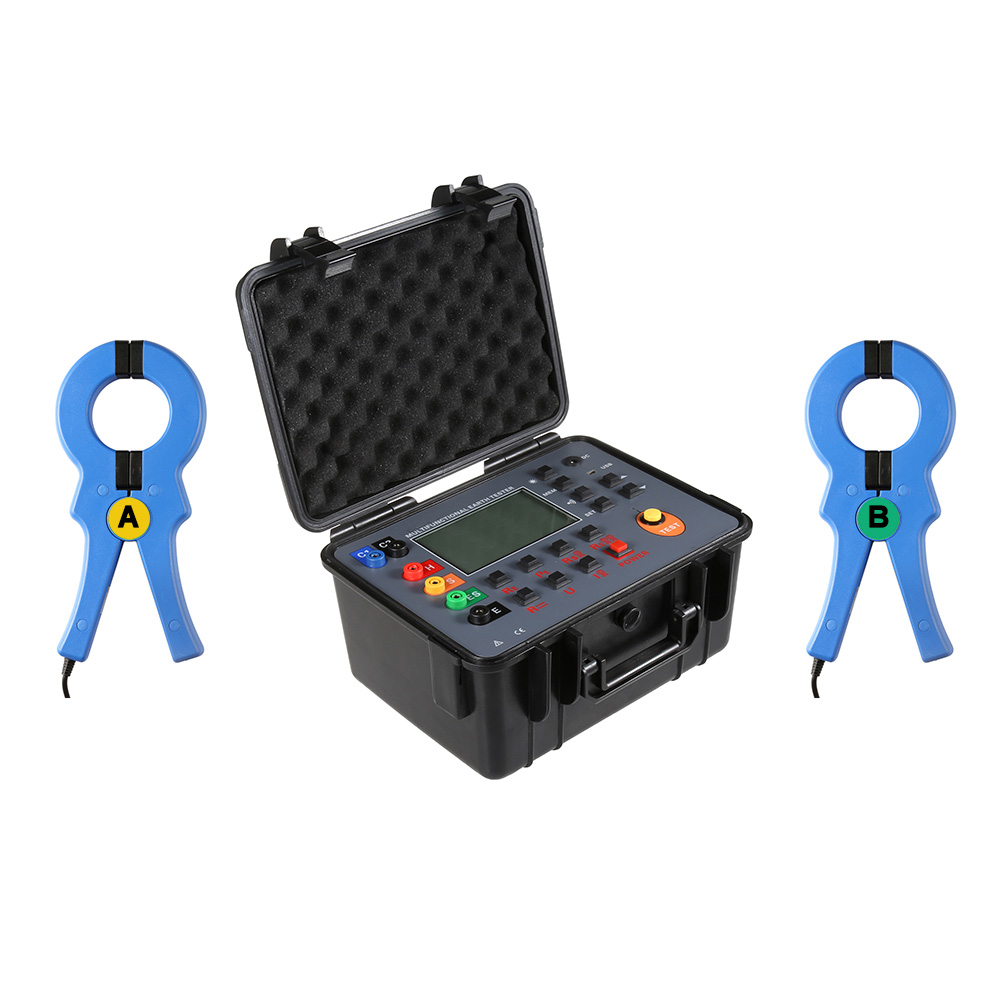

Tester rezystancji uziemienia 30k Ohm z cęgami do pomiaru rezystywności gruntu
Funkcja Rezystancja uziemienia, rezystywność gleby, rezystancja DC, napięcie uziemienia, prąd AC
Temperatura otoczenia i wilgotność 23 ℃ ± 5 ℃, poniżej 75%rh
Napięcie zakłócające <;20V (należy unikać)
Prąd zakłócający <;2A (należy go unikać)
Zmierzyć odstęp między elektrodami R a>5d
Zmierzony odstęp między elektrodami ρ a>20h
Zasilanie Akumulator kwasowo-ołowiowy DC 6 V 4,5 Ah wystarcza na ponad 100 godzin czuwania
Podświetlenie Sterowane podświetlenie, odpowiednie do użytku w słabo oświetlonych miejscach
tryb pomiaru precyzyjny pomiar czteroprzewodowy, pomiar trójprzewodowy, prosty pomiar dwuprzewodowy, metoda wyboru, metoda podwójnego cęgu do pomiaru rezystancji uziemienia
Metody pomiarowe Pomiar metodą przewodową 2.3.4: Metoda polaryzacyjna, prąd pomiarowy 20mA Max
Rezystywność gruntu: metoda czterobiegunowa
Pomiar selektywności: metoda polaryzacji, prąd pomiarowy 20mA Max
Metoda podwójnego cęgu: bezdotykowa metoda pomiaru indukcyjności wzajemnej, prąd pomiarowy 1mA Max
Rezystancja DC: metoda polaryzacji
Prąd przemienny: średnie prostowanie (zacisk)
Napięcie uziemienia: średnie sprostowanie (między interfejsem S-ES)
Przebieg napięcia testowego Fala sinusoidalna
Częstotliwość testowa 128 Hz
Prąd testowy zwarcia AC 20mA max
Napięcie probiercze obwodu otwartego AC 28V max
Zakres rozstawu elektrod 1m ~ 100m
Tryb wyświetlania 4-bitowy duży wyświetlacz LCD z podświetleniem
Instrukcje pomiarowe Migająca dioda LED podczas pomiaru
Rozmiar wyświetlacza LCD 111 mm × 68 mm
Pole wyświetlacza LCD 108mm×65mm
Rozmiar instrumentu dł./szer./wys.: 277,2 mm × 227,5 mm × 153 mm
Rozmiar zacisku L/T/H: 101 mm × 27 mm × 214 mm
Linia testowa 4 paski: czerwony 15m, czarny 15m, żółty 10m, zielony 10m każdy
Prosta linia testowa 2 paski: żółty 1,5 m, zielony 1,5 m każdy
Pomocniczy pręt uziemiający 4 sztuki: φ10mm × 200mm
Cęgi prądowe 2 szt.: φ4 mm wtyk bananowy
Średnica cęgów prądowych φ50mm
Przewód cęgowy Długość 2m
Zmierz czas prądu AC: około 2 razy/s;
Napięcie uziemienia: około 2 razy/s;
rezystancja uziemienia, rezystywność gleby: około 7 sekund/czas
Norma bezpieczeństwa:
IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, poziom zanieczyszczenia 2);
IEC61010-031;
IEC61557-1 (rezystancja uziemienia);
IEC61557-5 (rezystywność gleby);
JJG 366-2004.
JJG 366-2004 (miernik rezystancji uziemienia);
JJG 1054-2009 (miernik rezystancji uziemienia cęgowego).
