Wzmacniacz momentu 1000-20000 Nm
Cechy:
● Nadaje się do sytuacji, gdy przestrzeń jest ograniczona i nie można użyć zewnętrznych źródeł zasilania.
● Wysokowydajny zestaw przekładni planetarnych zapewnia mały moment obrotowy i duży moment obrotowy na wyjściu
● Dokładność momentu wyjściowego mnożnika momentu obrotowego wynosi plus lub minus 5%
● Wykonane ze specjalnej stali, długa żywotność
● Ramię siły reakcji płaskiego mnożnika może regulować położenie cylindra siły w zależności od warunków pracy
● Specjalnie dedykowane ramię siły reakcji można wybrać zgodnie z wymaganiami użytkownika
Specyfikacja:

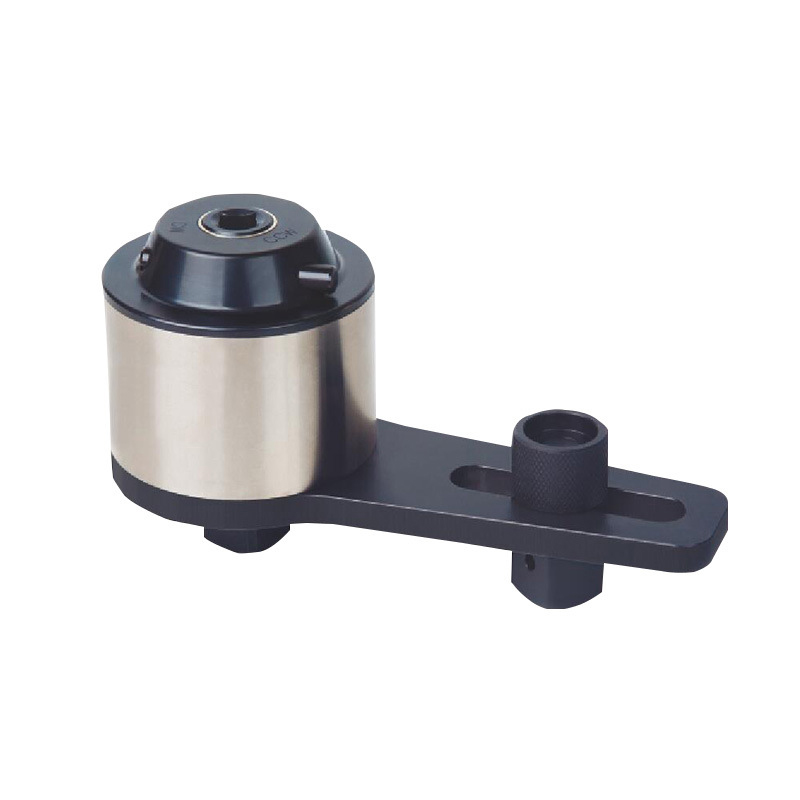

Typ kąta prostego

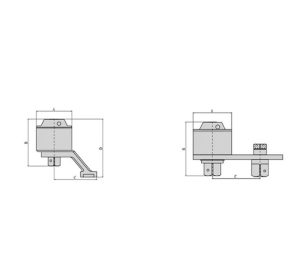

Część nr | m | S | Napęd wejściowy | Napęd wyjściowy | Waga (kg) | Moment obrotowy | Stosunek | Przełożenie | Maksymalne wejście Nm |
a | b | C |
TOMU-22001-1500 | M20-30 | S30-46 | 1/ 2 “ | 1″ | 2.4 | 1500 | 1:5 | 5.5 | 200 | 82 | 97 | 76.7-127.3 |
TOMU-22001-2000 | M22-35 | S32-55 | 1/ 2 “ | 1″ | 3.5 | 2000 | 1:13.3 | 16 | 150 | 82 | 120 | 92,7-129.3 |
TOMU-22001-3500 | M30·45 | S46-70 | 1/ 2 “ | 1″ | 5 | 3500 | 1:16 | 20.25 | 210 | 98 | 128 | 102.7-145.3 |
TOMU-22001-5500 | M38-52 | S55-80 | 1/2 “ | 1 1/2 “ | 8.7 | 5500 | 1:21.5 | 25.4 | 250 | 115 | 157 | 134.05-165.95 |
TOMU-22001-7500 | M42-60 | S65-90 | 1/2 “ | 1 1/2 “ | 11.7 | 7500 | 1:24 | 29.33 | 310 | 127 | 168 | 139.05-190.95 |
TOMU-22001-10000 | M52-72 | S80-105 | 1/ 2 “ | 1 1/2 “ | 15.2 | 10000 | 1:32 | 37.71 | 310 | 141 | 186 | 144.05-215.95 |
TOMU-22001-15000 | M60-85 | S80-120 | 1/ 2 “ | 2 1/2 “ | 24.1 | 15000 | 1:50 | 70.19 | 300 | 156 | 246 | 156.25-244.75 |
TOMU-22001-20000 | M72-100 | S105-145 | 1/ 2 “ | 2 1/ 2″ | 27.8 | 20000 | 1:72 | 101.62 | 270 | 170 | 264 | 163.75-276.25 |

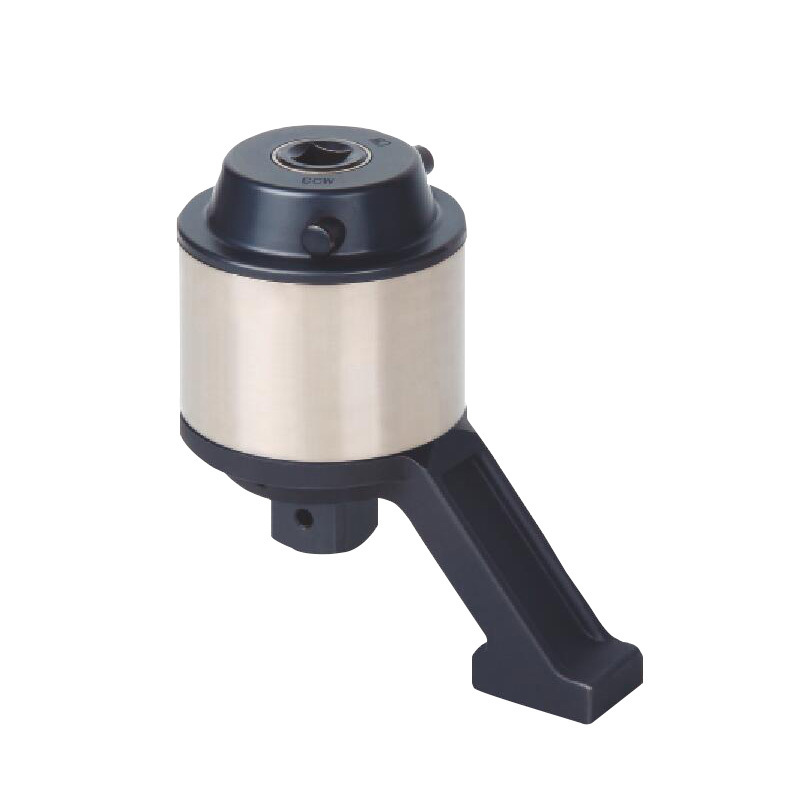

Kąt skośny
Część nr | m | S | Napęd wejściowy | Napęd wyjściowy | Waga (kg) | Moment obrotowy (Nm) | Stosunek | Przełożenie | Maksymalne wejście Nm |
a | b | C | D |
TOMU-22002-1500 | M20-30 | S30-46 | 1/2″ | 1″ | 2 .1 | 1500 | 1:4.5 | 5.5 | 220 | 82 | 98.5 | 97 | 122.4 |
TOMU-22002-2000 | M22-35 | S32-55 | 1/2″ | 1″ | 3.15 | 2000 | 1:12 | 16 | 160 | 82 | 120 | 105 | 147 |
TOMU-22002-3500 | M30-45 | S46-70 | 1/2″ | 1″ | 4.9 | 3500 | 1:15 | 20.25 | 230 | 98 | 131 | 120 | 163 |
TOMU-22002-5500 | M38-52 | S55-80 | 1/2″ | 1 1/2″ | 8.1 | 5500 | 1:18.5 | 25.4 | 290 | 115 | 163.5 | 137 | 199 |
TOMU-22002-7500 | M42·60 | S65-90 | 1/2″ | 1 1/2″ | 10.5 | 7500 | 1:20 | 29.33 | 370 | 127 | 173 | 146 | 215 |
TOMU-22002-10000 | M52-72 | S80-105 | 1/2″ | 1 1/2 “ | 14 | 10000 | 1:26.5 | 37.71 | 370 | 141 | 170 | 164 | 238 |
