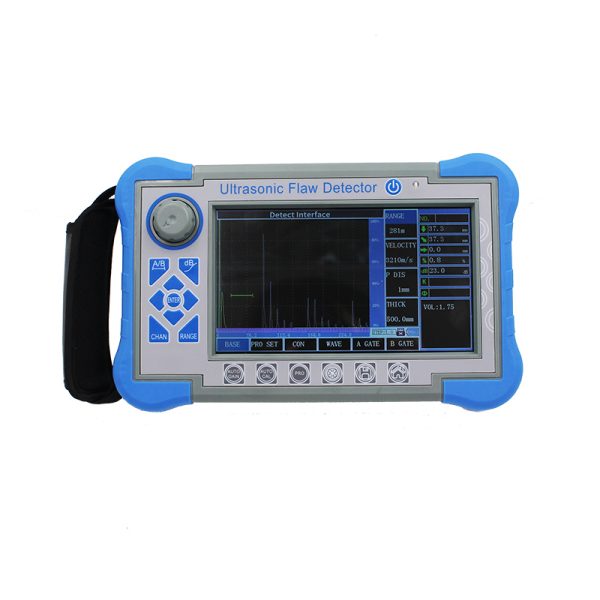

14 detector de falhas ultrassônico digital de tela de cores verdadeiras integrado
Nº da peça: FD-2013
Recursos
● Quantificação e posicionamento de alta precisão para atender aos requisitos de detecção de distância próxima e distante
●A zona cega de campo próximo é pequena, pode atender aos requisitos de detecção para tubos de pequeno diâmetro e paredes finas.
● Função de calibração automática: calibração automática de um botão, fácil de operar, sonda de teste automática “P Delay”, “K value”, “X value” e a velocidade
● Exibição automática da posição de eco do defeito (Profundidade: d, Horizontal: p, Distância: s, Amplitude, dB, ф )
●Mude três escalas livremente (Profundidade:d, Horizontal:p,Distância:s)
●Ganho automático, envelope de pico, funções de memória de pico, que podem melhorar a eficiência de detecção.
● Grave automaticamente o processo de detecção de falhas e reprodução dinâmica
● cálculo do valor φ：Detecção de falhas de forjamento por sonda reta, pode encontrar a onda mais alta para o valor φ de conversão automaticamente
● 500 canais independentes (podem ser expansíveis), que podem inserir e armazenar os padrões de detecção de qualquer indústria livremente, não precisam transportar os blocos padrão para inspeção no local.
● Armazene, reproduza 500 ondas A-scan e dados livremente
● As curvas DAC, AVG e TCG (compensação de profundidade) são geradas automaticamente e podem ser segmentadas. Os pontos de amostragem são irrestritos e podem ser corrigidos e compensados.
● 14 padrões de inspeção integrados
● Livre para entrar em qualquer padrão da indústria
● A largura e a força do pulso podem ser ajustadas
● Função de digitalização B e digitalização em cores B；
●Pode se comunicar com o computador e exportar WORD. Arquivo, também o relatório de detecção
●Caixa de plástico ABS IP65, resistente e durável, à prova d'água e à prova de poeira, e excelente capacidade anti-interferência
● Use software de comunicação (sem fio) para analisar relatórios de impressão de dados, etc;
● Tela de cor verdadeira de 260.000 cores, é adequada para ambiente de trabalho sob luz forte ou pouca luz
●Bateria de lítio de alto desempenho, pode funcionar continuamente por 8-10 horas
●Gravação do relógio em tempo real: data de detecção de falhas em tempo real, registro de rastreamento de tempo e armazenamento
● Proteção de desligamento, dados de armazenamento não podem ser perdidos
● Os parâmetros de detecção de falhas podem ser testados ou predefinidos automaticamente
● Rejeição digital, não afeta ganho e linearidade
● Compensação de ganho: A atenuação de Db pode ser corrigida para rugosidade da superfície, superfícies curvas, detecção de falhas de longo alcance de peças grossas, etc. ● Pode operar o detector de falhas por software no PC, alcançando o objetivo de detector de falhas controlado por computador para detectar
Especificação:
Exibir tela colorida TFT de 7 polegadas, resolução 800*480
Botão do modo de operação, rotativo, tela sensível ao toque
Fonte de alimentação Bateria de íon de lítio
Capacidade da bateria 5,0Ah
Tensão de alimentação 12V
Quantidade de energia 1
Tempo de trabalho ≥8 horas
Entrada do adaptador DC100~240V 50Hz/60Hz
Saída do adaptador AC 12V
Potência do adaptador 36W
Cartão SD de armazenamento de dados (16G)
Alarme 1
Temperatura de trabalho -10℃～45℃
Temperatura de armazenamento -20℃～60℃
Grau IP IP65
Dimensão 245*155*55mm
Peso 1,18 kg (bateria incluída)
Modelo UT convencional
Conector de sonda tipo LEMO 00
Tipo de canal Canal único
Grupo do canal Num 500 (capaz de ser dimensionado)
Tipo de pulso Onda aguda negativa
Tensão de transmissão 0~350V, passo em 50V
Amortecimento 560Ω
Ganho 0~110dB，passo：0.5/2/6/12dB
Ajuste Fino de Ganho -4~+4
Compensação de superfície Gama de ganho total
Frequência de trabalho 0,5~20MHz；
Tipo de Sonda Simples，Dual, Através, Tipo de Imersão
Filtro Três opcional:
1~4MHz/0,5~10MHz/2~20MHz
Modo de Detecção Negativo/Positivo/Bidirecional/RF
Rejeitar 0~80%, passo 1%
Faixa de teste 0 ~ 15000mm，Faixa mínima de exibição: 15mm（em aço）
Velocidade do Material 100~20000m/s
Deslocamento de pulso -10~1000mm
P DELAY 0~200us
X-VAL 0~100mm
Guia de solda, folha, inspeção de forjamento
Pico do ponto de teste /X-val/J val
Portão de medição： Amplitude, valor de amplitude dB, alcance, distância horizontal, distância vertical、 O valor da diferença entre o portão A e B
Cursor: 2 cursores cruzados, pode testar a distância horizontal e vertical e a distância entre os cursores (sob a função de varredura B)
Gate Início do portão: toda a faixa
Largura do portão: toda a faixa
Nível do portão: 10~90%，passo: 1%
Curva DAC, máximo de seis curvas, atende a NB/T 47013, GB/T 11345, GB/T 29712 e outros padrões
TCG, máximo de seis curvas
AVG
Outras funções Tela cheia, interruptor de cursor (altura/altura/horizonte), ganho automático único/contínuo (10 ~ 100%, passo 10%), comparação de eco, eco completo, envelope de pico, memória de pico, varredura rápida, modo externo, captura de tela
Congelamento de pico/profundidade de rachadura/expansão de portão//modificação de superfície curva/varredura B/simulação de solda plana//vídeo
Alarme de som e luz de alarme
Saídas de Sensibilidade ≥65dB(200mm—Φ2FH,2.5PΦ20)
Erro de linearidade horizontal ≤0,3%
Erro de linearidade vertical ≤3%
Erro de linearidade de amplitude ≤±2%
Precisão do atenuador 20dB ±1 dB
Faixa dinâmica ≥32dB
Resolução distante ≥26dB
Nível de ruído ＜40×10-9 V/
Lista de embalagem:
1 unidade principal 1
2 Adaptador de energia 1
3 cabo de conexão da sonda 2
4 Estojo de instrumento 1
5 Manual de instruções 1
6 Sonda reta 10mm 2,5MHz 1
Sonda de 7 ângulos 13×13 K2 2,5MHz 1
8 Cartão de garantia 1
