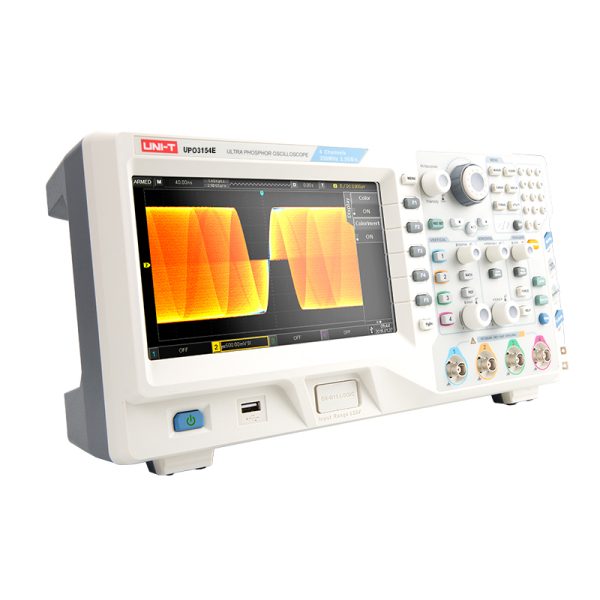

Малошумный осциллограф с ультра-люминофором с дисплеем измерения 5 типов
Деталь №: UPO3154E
Функции:
Низкий уровень шума
1 мВ/дел Мин. вертикальный срыв.
Независимое срабатывание
Низкая стоимость дешевой цене от оптовика.
Скорость захвата сигнала: 200 000 осц/с
Спецификация:
Характеристики | |
Модель | УПО3154Е |
Аналоговая полоса пропускания | 150 МГц |
каналы | 4 |
Частота выборки | 2,5 Гвыб/с (один канал), 1,25 Гвыб/с (двухканальный/четыре канала) |
Глубина памяти | Каждый канал: авто, 7кбит, 70кбит, 700кбит, 7Мб, 70Мб по выбору (открыть 4 канала одновременно) |
Скорость захвата сигнала | 200 000 осц/с |
Масштаб временной развертки (с/дел) | 2 нс/дел~40 с/дел (Частота дискретизации в реальном времени, отображение глубины памяти)【Шаг за 1-2-4 задержки】 |
Входное сопротивление | (1МОм±1%) II (18пФ±3пФ) |
Вертикальный масштаб (В/дел) | 1 мВ/дел~20 В/дел (1 МОм) |
Точность усиления по постоянному току | <5 мВ: ±3%, ≥5 мВ: ±2% |
Запись сигнала | Один канал: 100 000 кадров; Регулируемый интервал: 1,00 мс ~ 1000 с |
Типы триггеров | Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
Декодирование шины | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
Операции с сигналами | A+B, AB, AxB, A/B, БПФ, редактируемые расширенные и логические операции |
Автоматические измерения | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, всего 34 параметра |
Дисплей измерения | 5 типов |
Статистика измерений | Среднее, максимальное, минимальное, стандартное отклонение и количество измерений |
Частотомер | 6 бит |

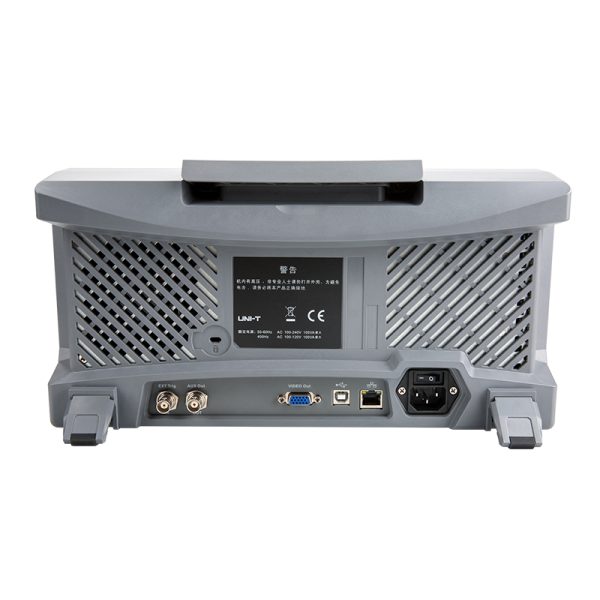

Интерфейсы | Стандарт: USB-хост, USB-устройство, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA Дополнительно: AWG |
Общие характеристики | |
Сила | 100В~240В переменного тока, 50Гц/60Гц |
Отображать | 8-дюймовый ЖК-дисплей TFT, WVGA (800 x 480) |
Цвет продукта | Белый и серый |
Вес нетто продукта | 4,2 кг |
Размер товара | 370 мм х 195 мм х 125 мм |
Товарная накладная:
Датчик x 2/4 (1x, 10x переключаемый), шнур питания, интерфейсный кабель USB, компакт-диск с программным обеспечением для ПК
