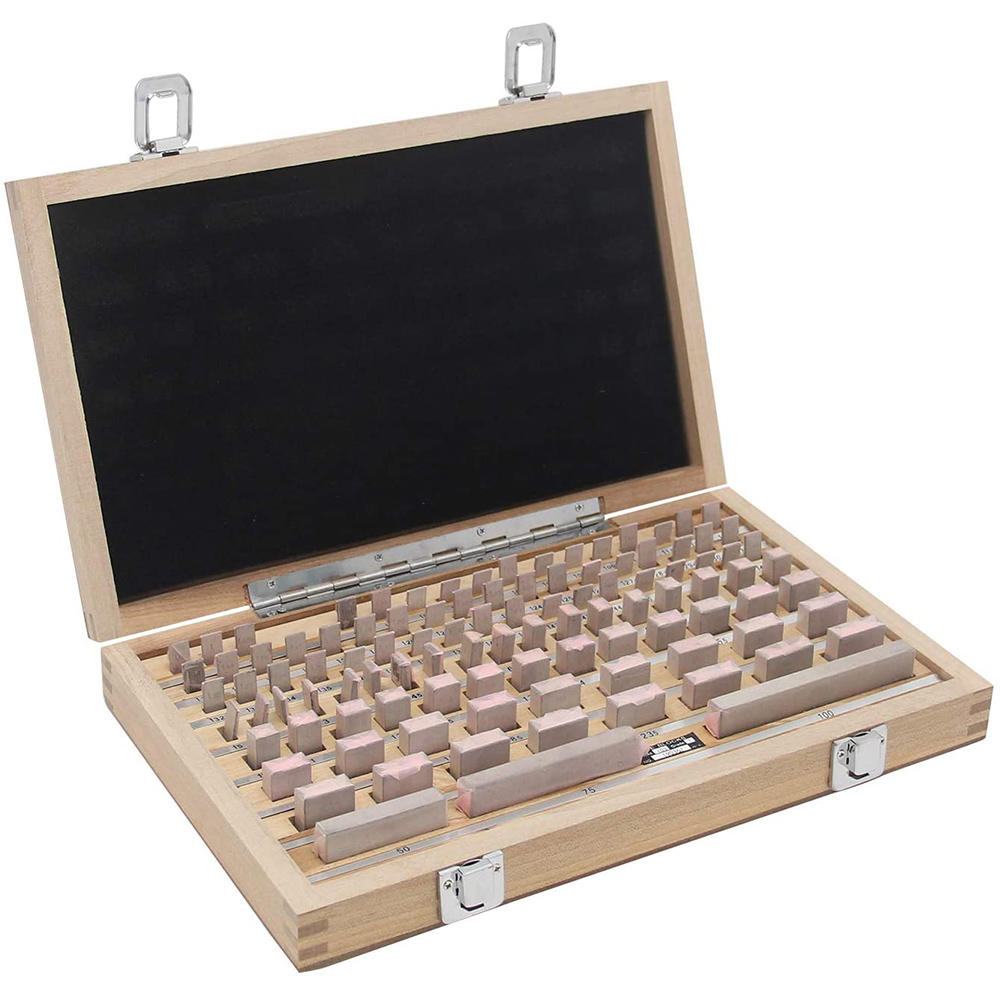

Мерный блок из стали Комплект стандарта DIN класса 0, 1, 2
-Доступно в 3 классах:
– Оценка 0 за калибровку
– 1 класс за проверку
– 2 класс за мастерскую
Количество блоков |
Серия стандартной длины (мм) |
Увеличение |
Шт |
Технические стандарты |
Часть № |
||
Класс 0 |
Класс 1 |
Класс 2 |
|||||
122 | 0.5 | – | 1 | ГБ/T6093 | ГБ-1122-0 | ГБ-1122-1 | ГБ-1122-2 |
1 | – | 1 | |||||
1.0005 | – | 1 | |||||
1.001……..1.009 | 0.001 | 9 | |||||
1.01……..1.09 | 0.01 | 49 | |||||
1.5………1.9 | 0.1 | 5 | |||||
2……….25 | 0.5 | 47 | |||||
30……..70 | 10 | 5 | |||||
75 | – | 1 | |||||
80………100 | 10 | 3 | |||||
112 | 1.0005 | – | 1 | ДЖИС Б7506 | ГБ-1112-0 | ГБ-1122-1 | ГБ-1122-2 |
DIN861 | |||||||
1.001…….1.009 | 0.001 | 9 | |||||
1.1……..1.49 | 0.01 | 49 | |||||
0.5………24.5 | 0.5 | 49 | |||||
25………100 | 25 | 4 | |||||
103 | 1.005 | – | 1 | ДЖИС Б7506 | ГБ-1103-0 | ГБ-1103-1 | ГБ-1103-2 |
1.01…….1.49 | 0.01 | 49 | DIN861 | ||||
0.5……..24.5 | 0.5 | 49 | |||||
25……..100 | 25 | 4 | |||||
91 | 0.5 | – | 1 | ГБ/T6093 | ГБ-1091-0 | ГБ-1091-1 | ГБ-1091-2 |
1 | – | 1 | |||||
1.001…..1.009 | 0.001 | 9 | |||||
1.01……1.49 | 0.01 | 49 | |||||
1.5…….1.9 | 0.1 | 5 | |||||
2……..9.5 | 0.5 | 16 | |||||
10……………100 | 10 | 10 | |||||
88 | 1.005 | – | 1 | DIN861 | ГБ-1088-0 | ГБ-1088-1 | ГБ-1088-2 |
1.001……..1.009 | 0.001 | 9 | |||||
1.01………1.49 | 0.01 | 49 | |||||
0.5……….9.5 | 0.5 | 19 | |||||
10……..100 | 10 | 10 | |||||
87 | 1.001…….1.009 | 0.001 | 9 | ДЖИС Б7506 | ГБ-1087-0 | ГБ-1087-1 | ГБ-1087-2 |
1.01…….1.49 | 0.01 | 49 | DIN861 | ||||
0.5…….9.5 | 0.5 | 19 | |||||
10……100 | 10 | 10 | |||||
83 | 0.5 | – | 1 | ГБ/T6093 | ГБ-1083-0 | ГБ-1083-1 | ГБ-1083-2 |
1 | – | 1 | |||||
1.005 | – | 1 | |||||
1.01…….1.49 | 0.01 | 49 | |||||
1.5…….1.9 | 0.1 | 5 | |||||
2.0…….9.5 | 0.5 | 16 | |||||
10…….100 | 10 | 10 | |||||
76 | 1.005 | – | 1 | ДЖИС Б7506 | ГБ-1076-0 | ГБ-1076-1 | ГБ-1076-2 |
1.01…….1.49 | 0.01 | 49 | |||||
0.5……9.5 | 0.5 | 19 | DIN861 | ||||
10………50 | 10 | 5 | |||||
75, 100 | 25 | 2 | |||||
47 (Германия) | 1.005 | – | 1 | DIN861 | ГБ-1047G-0 | ГБ-1047G-1 | ГБ-1047G-2 |
1.01……..1.19 | 0.01 | 19 | |||||
1.2………1.9 | 0.1 | 8 | |||||
1……..9 | 1 | 9 | |||||
10……100 | 10 | 10 | |||||
47(японский язык) | 1.005 | – | 1 | ДЖИС Б7506 | ГБ-1047ДЖ-0 | ГБ-1047J-1 | ГБ-1047J-2 |
1…….1.09 | 0.01 | 9 | |||||
1.1…….1.9 | 0.1 | 9 | |||||
1……24 | 1 | 24 | |||||
25…….100 | 25 | 4 | |||||
46 | 1.001……1.009 | 0.001 | 9 | ГБ/T6093 | ГБ-1046-0 | ГБ-1046-1 | ГБ-1046-2 |
1.01…….1.09 | 0.01 | 9 | |||||
1.1……1.9 | 0.1 | 9 | DIN861 | ||||
1…….9 | 1 | 9 | |||||
10……100 | 10 | 10 | |||||
38 | 1.005 | – | 1 | ГБ/T6093 | ГБ-1038-0 | ГБ-1038-1 | ГБ-1038-2 |
1.01…….1.09 | 0.01 | 9 | |||||
1.1……1.9 | 0.1 | 9 | |||||
1………9 | 1 | 9 | |||||
10………100 | 10 | 10 | |||||
32 | 1.005 | – | 1 | ДЖИС Б7506 | ГБ-1032-0 | ГБ-1032-1 | ГБ-1032-2 |
1.01…….1.09 | 0.01 | 9 | |||||
1.1…..1.9 | 0.1 | 9 | DIN861 | ||||
1…….9 | 1 | 9 | |||||
10…….30 | 10 | 3 | |||||
50 | – | 1 | |||||
9 | 1.001-1.009 | 0.001 | 9 | ГБ-1009-0 | ГБ-1009-1 | ГБ-1009-2 | |
9 | 0.991-0.999 | 0.001 | 9 | ГБ-1009А-0 | ГБ-1009А-1 | ГБ-1009А-2 | |
8 | 125-175 | 25 | 3 | ГБ-1008B-0 | ГБ-1008B-1 | ГБ-1008B-2 | |
200-250 | 50 | 2 | |||||
300-500 | 100 | 3 |
