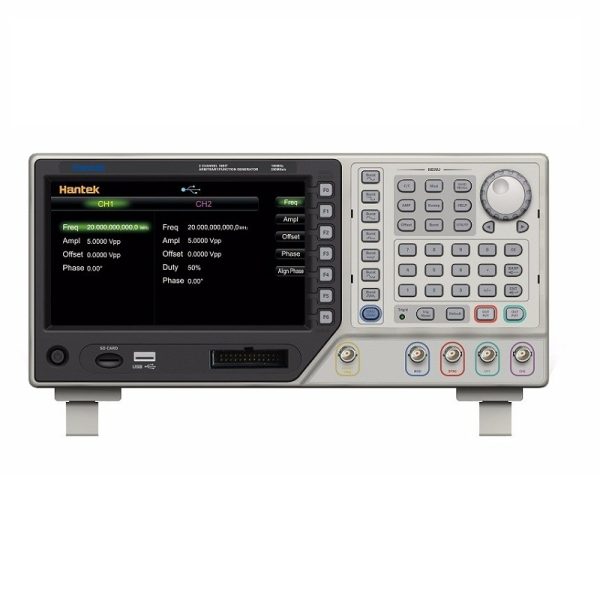

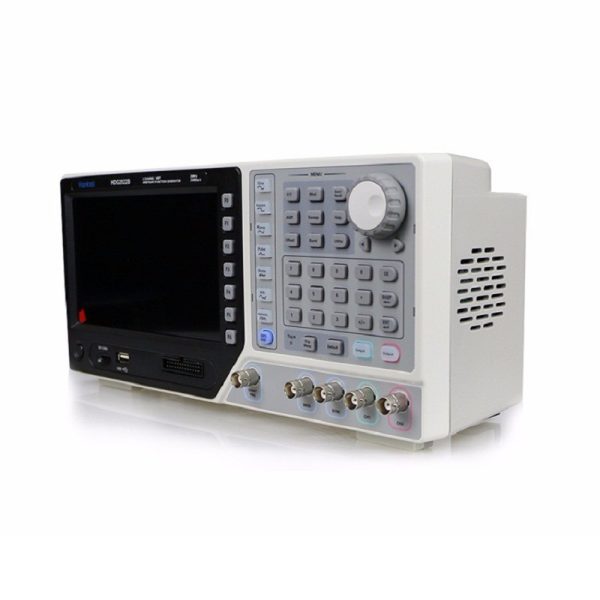

16 Kanal Dijital Fonksiyon Üreteci Keyfi Dalga Biçimi Üreteci
Özellikleri:
•16Bit Çözünürlük, 250MSa/s Örnekleme Hızı; 64M Bellek Derinliği;
•100/80/60/30/20/10MHz veya 5MHz Maks. Sinüs Çıkış Frekansı;
•16 kanallı dijital çıkış, analog kanalla birlikte günlük uygulamada daha karışık sinyalleri yeniden oluşturabilir
• Destek AM, FM, PM, ASK, FSK, PSK ve PWM modülasyonları
•TCXO zaman tabanı standardı, ultra yüksek kararlılık için isteğe bağlı OCXO
•7 inç, 64K gerçek renkli TFT ekran, WVGA(800X480)
• Çok sayıda arayüz: USB Host, USB Device, LAN
•80M Frekans Sayacı;
•100/80/60/30/20/10MHz veya 5MHz Maks. Sinüs Çıkış Frekansı;
•16 kanallı dijital çıkış, analog kanalla birlikte günlük uygulamada daha karışık sinyalleri yeniden oluşturabilir
• Destek AM, FM, PM, ASK, FSK, PSK ve PWM modülasyonları
•TCXO zaman tabanı standardı, ultra yüksek kararlılık için isteğe bağlı OCXO
•7 inç, 64K gerçek renkli TFT ekran, WVGA(800X480)
• Çok sayıda arayüz: USB Host, USB Device, LAN
•80M Frekans Sayacı;
Şartname:
| modeli | 2102B | 2082B | 2062B | 2032B | 2022B | 2012B | 2002B |
| Ana Özellikler | |||||||
| Kanal | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bellek Derinliği | 64 milyon | 64 milyon | 64 milyon | 64 milyon | 64 milyon | 64 milyon | 64 milyon |
| frekans | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| Aynı oran | 250MSa/s | ||||||
| Gerilim Çözünürlüğü | 16Bit | ||||||
| Dijital Çıkış | 16 Kanal çıkışı | ||||||
| Frekans Karakteristiği | |||||||
| Standart Dalga Formları | Sinüs, Kare, Rampa, Darbe, Gürültü, Sinc, Üstel Artış, Üstel Düşüş, EKG, Gauss, Haver Sinüs, Lorentz, Çift Tonlu, DC | ||||||
| Sinüs | 1uHz~Maks. | ||||||
| Kıl Gönye | 1uHz~30MHz | 1uHz~Maks. | |||||
| artı | 1uHz~15MHz | 1uHz~Maks. | |||||
| Rampa/Üçgen | 1uHz~4MHz | ||||||
| Beyaz Gürültü | 1uHz~Maks. | ||||||
| Arb. | 1uHz~30MHz | 1uHz~25MHz | 1uHz~20MHz | 1uHz~Maks. | |||
| Çözünürlük | 1uHz | ||||||
| Kesinlik | ±2ppm, 18~28℃ | ||||||
| Sinüs Dalgası Spektrumu Saflık | |||||||
| Harmonik bozulma | Tipik（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc | ||||||
| toplam harmonik bozulma | <0.1% (10Hz-20kHz, 0dBm) | ||||||
| sahte sinyal (hormonik olmayan) |
Tipik (0dBm): ≤10MHz: <-65dBc; >10MHz <-65dBc+6dB/spektrum fazı |
||||||
| Faz Gürültüsü | Tipik(0dBm,10kHz ofset,) 10MHz: ≤-115dBc/Hz | ||||||
| Kıl Gönye | |||||||
| Yükselme/Düşme süresi | <10ns | <11ns | <12ns | <14ns | <16ns | <18ns | <18ns |
| aşma | <3%(100KHz, 1Vpp) | ||||||
| Görev döngüsü | ≤10MHz: 20.0%~80.0%; 10MHz~40MHz: 40.0%~60.0%; >40MHz: 50.0% |
8.0%~92.0% | |||||
| simetrik olmayan | 1% periyot+5ns | ||||||
| Jitter（rms） | Tipik（1MHz,1Vpp, 50Ω）≤5MHz: 2ppm+500ps; > 5MHz: 500ps | ||||||
| Rampa | |||||||
| doğrusallık | ≤1%(1KHz, 1Vpp) | ||||||
| Simetri | 0%~100% | ||||||
| artı | |||||||
| Dönem | 33.33ns~1Ms | 40ns~1Ms | 40ns~1Ms | 50ns~1Ms | 50ns~1Ms | 100ns~1Ms | 200ns~1Ms |
| Nabız | ≥12ns | ≥14ns | ≥14ns | ≥16ns | ≥16ns | ≥18ns | ≥18ns |
| Öncü Kenar Zamanı | ≥8ns | ≥9ns | ≥10ns | ≥10ns | ≥11ns | ≥11ns | ≥12ns |
| aşma | <3%(1VPP) | ||||||
| Jitter（rms） | Tipik（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps > 5MHz 500ps |
||||||
| Arb. Jeneratörden Dalga | |||||||
| Dalga Formu Uzunluğu | 64M Nokta | ||||||
| Dikey Çözünürlük | 16 bit | ||||||
| Aynı oran | 250MSa/s | ||||||
| Yükselme/Düşme zamanı | Tipik(1Vpp):<6ns | ||||||
| titreme | Tipik（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps; > 5MHz 500ps |
||||||
| genlik özelliği | |||||||
| Genlik Aralığı | ≤20MHz:1mVpp – 20Vpp; ≤60MHz:1mVpp -15Vpp; ≤80MHz:1mVpp -10Vpp; ≤90MHz:1mVpp – 5Vpp; ≤100MHz:1mVpp – 2Vpp |
||||||
| Kesinlik | Tipik（1kHz Sinüs, 0V sapma, >10mVpp, Otomatik); ±1% ayarı ±2mVpp | ||||||
| Genlik Düzlük | ≤10MHz:±0.1dB; ≤60MHz:±0.2dB; ≤100MHz:±0.4dB | ||||||
| Çözünürlük | 1mv veya 4 basamak | ||||||
| İç direnç | 50Ω | ||||||
| Ofset Karakteristiği | |||||||
| Menzil | |Vofset| < Vmax – Vpp/2 | ||||||
| Kesinlik | ±(1% ayar + 5mV + 0,5% genlik） | ||||||
| Modülasyon Karakteristiği | |||||||
| Modülasyon Tipi | AM, FM,PM,2ASK,2FSK,2PSK,PWM | ||||||
| AM | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | Sinüs, Kare, Rampa, Gürültü, Arb | ||||||
| Sıklık | 1Hz~500KHz | ||||||
| Derinlik | 0%~120% | ||||||
| FM | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | Sinüs, Kare, Rampa, Gürültü, Arb | ||||||
| Sıklık | 1Hz~500KHz | ||||||
| Frekans Sapması | 0~360 | ||||||
| ÖĞLEDEN SONRA | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | Sinüs, Kare, Rampa, Gürültü, Arb | ||||||
| Sıklık | 1Hz~500KHz | ||||||
| Frekans Sapması | 0%~120% | ||||||
| 2SOR | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | 50% görev döngüsünün karesi | ||||||
| Kod Oranı | 1Hz~500KHz | ||||||
| 2FSK | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | 50% görev döngüsünün karesi | ||||||
| Kod Oranı | 1Hz~500KHz | ||||||
| 2PSK | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | 50% görev döngüsünün karesi | ||||||
| Kod Oranı | 1Hz~500KHz | ||||||
| PWM | |||||||
| Taşıyıcı Dalga Formları | Sinüs, Kare, Rampa, Arb. (DC hariç) | ||||||
| Kaynak | İç dış | ||||||
| Modülasyonlu Dalga Biçimleri | Sinüs, Kare, Rampa, Gürültü, Arb. | ||||||
| Kod Oranı | 1Hz~500KHz | ||||||
| Genişlik Sapması | 0% - 100% Darbe Genişliği | ||||||
| Patlama Karakteristiği | |||||||
| Patlama Sayısı | 1~2000000000 | ||||||
| Kapılı Kaynak | Harici tetikleyici | ||||||
| Tetik Kaynağı | Dahili, Harici veya Manuel | ||||||
| Süpürme Özellikleri | |||||||
| Tip | doğrusal | ||||||
| TipYön | Yukarı | ||||||
| süpürme zamanı | 280 000'ler | ||||||
| Bekletme/Dönüş süresi | 280 000'ler | ||||||
| Tetik Kaynağı | Dahili, Harici, Manuel | ||||||
| işaret | Falling Edge of Sync sinyali (programlanabilir) | ||||||
| Genel Özellikler | |||||||
| Arayüz | USB ana bilgisayarı, USB Aygıtı, LAN isteğe bağlı | ||||||
| Görüntülemek | 7'' 64K Renkli TFT Ekran, 800*480 | ||||||
| Güç gerilimi | 100-120VACRMS(±10%), 45Hz - 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz - 66Hz, CATⅡ | ||||||
| Güç tüketimi | <60W | ||||||
| Boyut | 305 mm x 100 mm x 130 mm (U x G x Y) | ||||||
| Ağırlık | 3kg | ||||||
