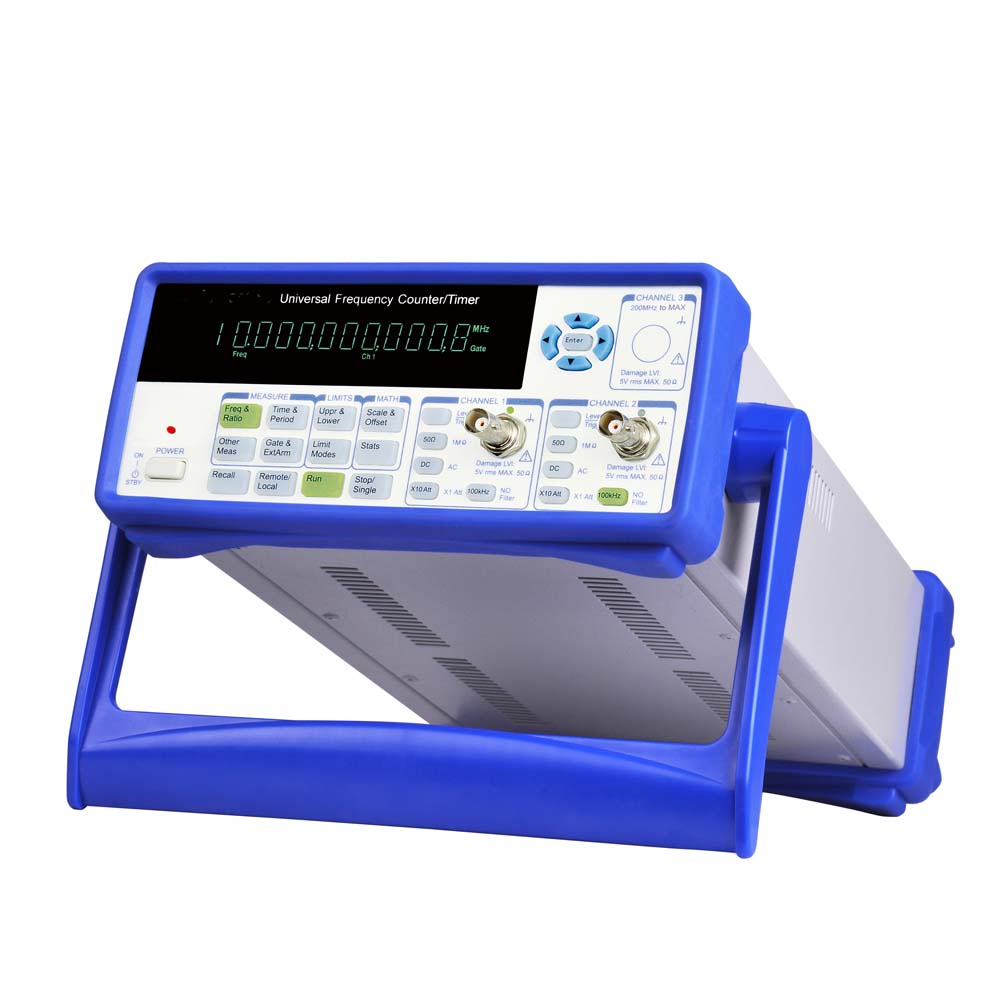

Darbe Genişliği 30ns-5000s ile Frekans Sayacı Zamanlayıcı
Özellikleri
- Faz Farkı 0°~+360°
- Tek çözünürlük, ölçüm için 500 ps'ye ulaşabilir
- CH1 ve CH2 için 200MHz frekans ölçümü
- Zaman Aralığı: 10ns~10000s
- 16 bit mikrodenetleyici kullanılır ve veri işleme hızı yüksektir.
- Frekans ölçümü için çoklu ortalama, maksimum, minimum, PPM, standart sapma ve Allan Varyansı istatistik fonksiyonları ile
- Yüksek stabilite kristal osilatör isteğe bağlıdır
- Darbe Genişliği: 30ns~5000s
Özellikler
FUGE-7200A | FUGE-7300 | ||||
Çözünürlük | 8 hane / s | 10 hane/s | |||
Sıklık | CH1 | 0.001Hz ~ 200MHz | |||
CH2 | 0.001Hz ~ 200MHz | ||||
CH3 | İsteğe bağlı: 3GHz;6.5GHz;12.4GHz; 16GHz | ||||
Dönem | CH1 | 5ns ~10000s | 5ns ~1000s | ||
CH2 | |||||
Dinamik Aralık | 50mVrms~1.0Vrms (Sinüs); 150mVP-P~4.5VP-P (Darbeli) | ||||
Darbe genişliği | 30ns~5000sn | ||||
Görev döngüsü | 1~99% | ||||
Toplama | 0~1 ×1013 | ||||
Faz farkı | 0°~+360° | ||||
Zaman aralığı | 10ns~10000sn | ||||
Giriş Bağlantısı | AC veya DC | ||||
Giriş Empedansı | 50Ω veya 1MΩ | ||||
Arayüz | Standart | USB | USB, RS-232 | ||
Seçenek | RS-232, GPIB | GPIB | |||
Genel özellikleri | |||||
Güç koşulları | AC220V(1±10%), 50Hz(1±5%), <35VA | ||||
Boyutlar ve Ağırlık | 375×105×235mm, Yaklaşık. 3.7kg | ||||
OXCO | Standart | İsteğe bağlı | |||
Nominal Frekans | 10MHz | 10MHz | |||
Kesinlik | 5×10-8 | 5×10-8 | |||
Günlük Yaşlanma | 1×10-8/gün | 5×10-10/gün | |||
Seçenek | Frekans aralığı | Dinamik Aralık | |||
3GHz | 100MHz~3GHz | -27dBm~+19dBm Sinüs (Frekans: 100MHz~2.6GHz) -15dBm~+19dBm Sinüs (Frekans: 2.6GHz~3GHz) | |||
6.5 GHz | 200MHz ~6.5GHz | 200MHz~400MHz -15dBm~+13dBm 400MHz~6.5GHz -20dBm ~+13dBm |
|||
12.4GHz | 6.5GHz ~ 12.4GHz | -18dBm~+10dBm | |||
16GHz | 6.5GHz ~ 16GHz | 6.5GHz~12.4GHz -18dBm ~ +10dBm 12.4GHz~16GHz -15dBm ~ +10dBm |
