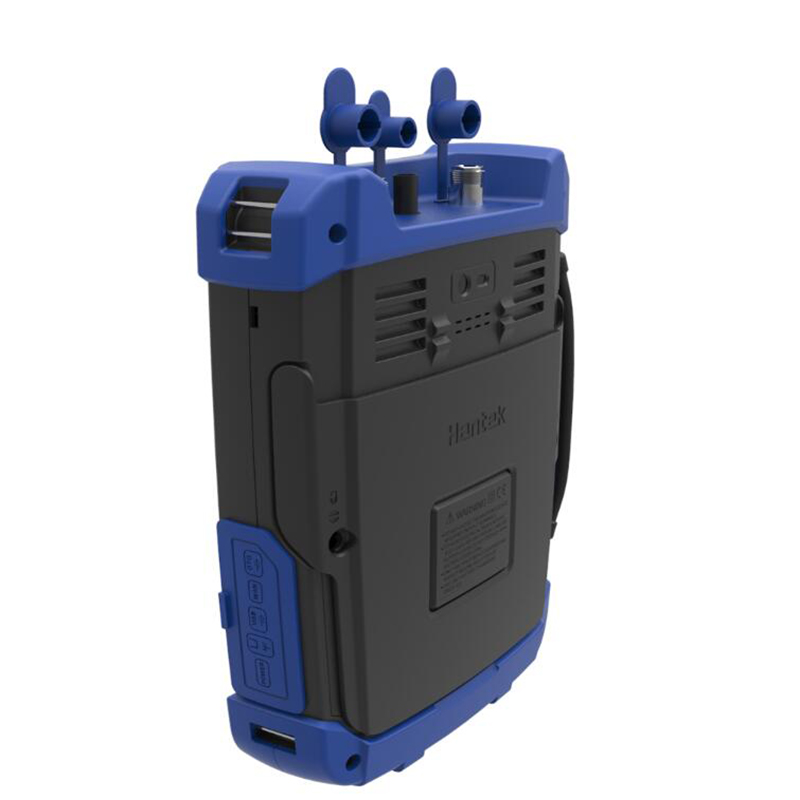

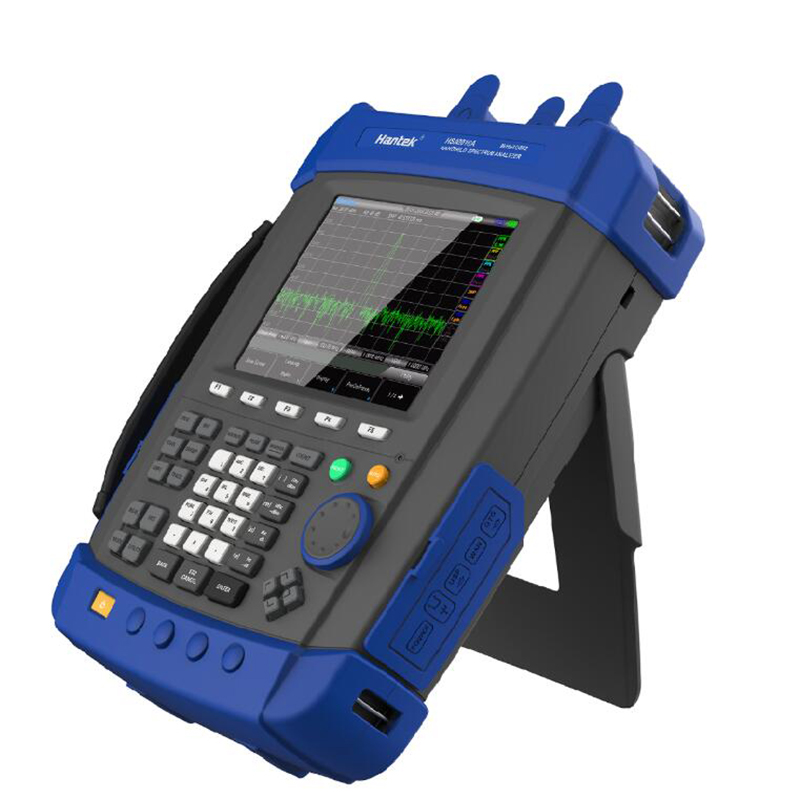

Máy phân tích tần số máy phân tích phổ cầm tay màn hình lớn 5,6 inch
Phần KHÔNG: SPAN-HSA2016
Đặc trưng:
Sự chỉ rõ:
Thông số |
|||
Mô hình |
HSA2016A |
HSA2016B |
|
Tính thường xuyên |
|||
Dải tần số |
9KHz ~ 1.6GHz AC được ghép nối |
9KHz ~ 1.6GHz AC Coupled 5M ~ 1.6GHz TG |
|
Độ phân giải tần số |
1Hz |
||
Tần suất tham chiếu |
10MHz |
||
Độ chính xác của tần số đọc |
± (chỉ báo tần số * độ không đảm bảo tham chiếu tần số + 1% * khoảng + 20%RBW + độ phân giải điểm đánh dấu + 1Hz) |
||
Tham chiếu 10MHz nội bộ Sự chính xác |
Tỷ lệ lão hóa |
± 1ppm / năm (0 ℃ ~ 50 ℃ , Tham chiếu là 25 ℃) |
|
Ổn định nhiệt độ |
± 1ppm / năm |
||
Độ phân giải điểm đánh dấu |
(Khoảng tần số) / (số điểm quét-1) |
||
Băng thông độ phân giải (RBW) |
|||
Băng thông -3dB |
Chuỗi 10Hz đến 1MHz , 1-3-10 |
||
Sự chính xác |
± 5% RBW = 10Hz ~ 1MHz danh nghĩa |
||
Hệ số hình dạng bộ lọc độ phân giải |
< 5: 1 danh nghĩa |
||
Băng thông Video (VBW) |
-3dB băng thông |
Chuỗi 1Hz đến 1MHz , 1-3-10 |
|
Sự chính xác |
± 10% VBM = 1Hz ~ 1MHz danh nghĩa |
||
Mức ồn trung bình được hiển thị (chuẩn hóa thành 1Hz) |
|||
9K ~ 1MHz |
Preamp off |
-108dBm , điển hình -127dBm |
|
1MHz ~ 10MHz |
-128dBm , điển hình -146dBm |
||
10MHz ~ 500MHz |
-142dBm , điển hình -146dBm |
||
500MHz ~ 2,5GHz |
-141dBm , -145dBm điển hình |
||
2,5 GHz ~ 3GHz |
-140dBm , điển hình -144dBm |
||
9K ~ 1MHz |
Preamp bật |
-131dBm , điển hình -150dBm |
|
1MHz ~ 10MHz |
-148dBm , điển hình -163dBm |
||
10MHz ~ 500MHz |
-161dBm , điển hình -164dBm |
||
500MHz ~ 2,5GHz |
-159dBm , điển hình -162dBm |
||
2,5 GHz ~ 3GHz |
-158dBm , điển hình -161dBm |
||
Tiếng ồn pha SSB |
|||
Chênh lệch nhà cung cấp dịch vụ (20 ℃ ~ 30 ℃ , 500MHz Tần số trung tâm) |
10 nghìn |
<-92 dBc / Hz, -95 dBc / Hz điển hình |
|
30 nghìn |
<-93 dBc / Hz, -96 dBc / Hz điển hình |
||
100 nghìn |
<-95 dBc / Hz, -97 dBc / Hz điển hình |
||
1MHz |
<-117 dBc / Hz, -119 dBc / Hz điển hình |
||
Thời gian quét |
|||
Phạm vi |
Khoảng cách> 100Hz |
2ms đến 1000s |
|
Khoảng cách = 0Hz |
600ns đến 200s |
||
Chế độ quét |
Liên tục, đơn lẻ |
||
Nguồn kích hoạt |
Chạy tự do; băng hình; bên ngoài |
||
Độ dốc kích hoạt |
Cạnh tích cực hoặc tiêu cực có thể lựa chọn |
||
Kích hoạt độ trễ |
Khoảng cách = 0Hz |
± 12ms đến ± 12s danh nghĩa |
|
Máy đếm tần số |
|||
Giải quyết Bộ đếm |
1Hz |
||
Sự chính xác |
± (tần số đánh dấu × tần số không chắc chắn tham chiếu tần số + độ phân giải của bộ đếm) |
||
Phạm vi hiển thị mức |
|||
Thang đo và đơn vị nhật ký |
1 đến 10 dB / vạch chia trong các bước 1, 2, 5, 10 dB, hiển thị 10 vạch chia |
||
Tỷ lệ tuyến tính và đơn vị |
0 đến 100% , 10 vạch chia được hiển thị |
||
Đơn vị quy mô |
dBm , dBmV, dBuV, Watts , Volts |
||
Quét (Theo dõi) điểm |
461 |
||
Số điểm đánh dấu |
4 |
||
Máy dò |
Bình thường, đỉnh dương, mờ, đỉnh âm, RMS |
||
Số lượng dấu vết |
4 |
||
Các chức năng theo dõi |
Xóa / ghi, giữ tối đa, giữ tối thiểu, trung bình, kiểm tra đóng |
||
Lỗi đo mức |
± 1.5dB (không bao gồm VSWR đầu vào không khớp) Bộ dò đỉnh 20 ~ 30 ℃, tắt bộ tiền khuếch đại, tín hiệu đầu vào -50dBm đến 0dBm |
||
Mức tham chiếu |
|||
Thiết lập phạm vi |
-100dBm đến + 30dBm, bước 1dB |
||
Đặt độ phân giải |
Đăng nhập quy mô |
0,01dB |
|
Quy mô tuyến tính |
Gần như log (2,236μV đến 7,07V) |
||
Biên độ |
|||
Mức đầu vào an toàn tối đa |
Công suất trung bình liên tục |
+ 33dBm |
|
Điện áp đầu vào DC |
50Vdc |
||
Phạm vi đo lường |
9KHz ~ 2MHz |
Mức ồn trung bình được hiển thị (DANL) đến + 10dB |
|
2MHz ~ 3GHz |
Mức ồn trung bình được hiển thị (DANL) đến + 20dB |
||
Phạm vi suy hao đầu vào |
0 đến 51dB, bước 1dB |
||
Phản hồi giả |
|||
Biến dạng sóng hài thứ hai (SHI) |
<65dBc , 50MHz đến 3GHz (Mức bộ trộn -30dBm , bộ suy giảm = 0dB , tắt preamp , 20 ℃ ~ 30 ℃) |
||
Đơn hàng thứ ba Xuyên điều chế (TOI) |
50 ~ 300MHz |
+ 8dBm , Sản phẩm xuyên điều chế bậc ba : 2 x -20dBm; tần số tách 100KHz : suy hao = 0dB; preamp off , 20 ℃ ~ 30 ℃ |
|
300MHz ~ 1.6GHz |
+ 10dBm |
||
Nhập nội dung giả có liên quan |
<-75dBc , (bộ trộn đầu vào = -30dBm) |
||
Phản hồi dư thừa vốn có |
<-90dBm , -98dBm điển hình (Ngõ vào kết thúc và suy giảm 0 dB RF, tắt bộ tiền khuếch đại) |
||
Đầu vào RF VSWR (ở tần số điều chỉnh) |
10MHz đến 1.6GHz |
< 1.5: 1, cài đặt bộ suy hao danh nghĩa 10 ~ 20dB |
|
Tham chiếu 10MHz / Đầu vào kích hoạt bên ngoài |
|||
Tần số Iinput tham chiếu |
10MHz |
||
Biên độ đầu vào tham chiếu |
0 ~ 10dBm |
||
Điện áp kích hoạt |
Mức 5V TTL |
||
Kết nối và đầu ra Impendence |
N nữ ; (50Ω) |
||
Tính năng Gennral |
|||
Ngôn ngữ giao diện |
Tiếng Anh , Tiếng Trung , Tiếng Trung Phồn thể |
||
Chỉ mục hiển thị |
Màn hình LCD màu 5,7 inch , 640 * 480 , 64M màu |
||
Phạm vi nhiệt độ |
Đang làm việc |
-10 ℃ đến + 50 ℃ , (pin : 0 ℃ đến 50 ℃) |
|
Kho |
-40 ℃ đến + 70 ℃ , (pin: -20 ℃ đến 50 ℃) |
||
Độ ẩm tương đối |
<95% |
||
Trọng lượng |
2,9kg (có pin) , 2,6kg (không pin) |
||
Kích cỡ |
260m X 220m X 75m |
||
Sức mạnh |
Dải điện áp đầu vào |
DC: 12-17V, tối đa 2,8A đầu vào 220VAC ± 15% |
|
Dải tần số AC |
40Hz đến 60Hz |
||
Sự tiêu thụ năng lượng |
Tối đa 32W |
