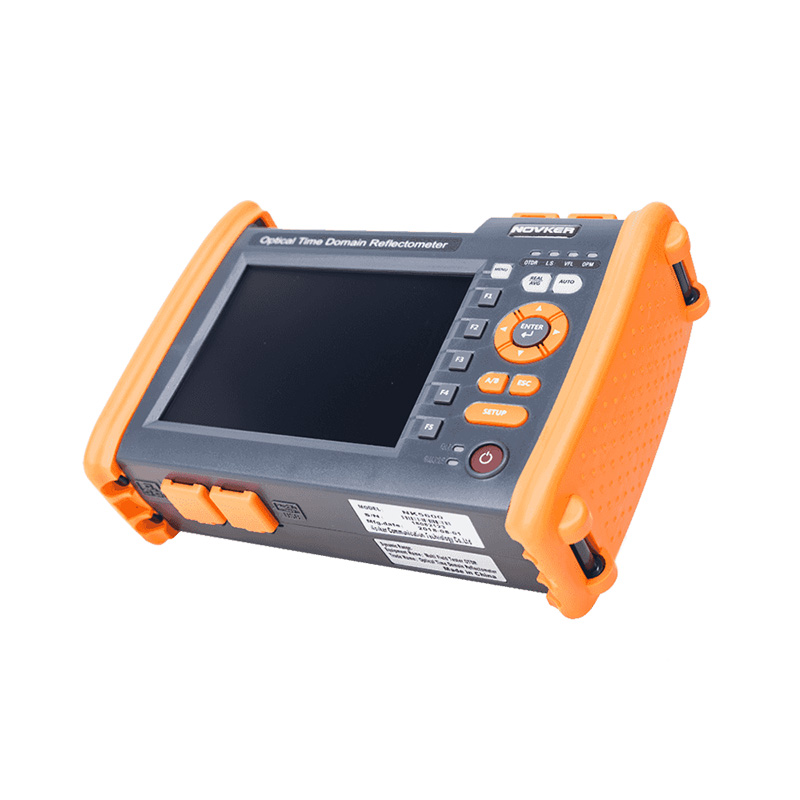

OTDR 光时域反射仪 OPM LS VFL
特征:
5.6英寸彩色TFT液晶显示屏,触摸/按键双重操作动态范围:32/30dB
稳定的激光源
可视红灯故障定位 (VFL) 光功率计 (OPM)
Intelligent Optical Link Mapper [iOLM] 光纤端面检测 Optica I 损耗测试
故障定位
一键自动测试
独特的测试结果诊断功能
多波长同时测试功能
以太网远程控制功能
中英文输入功能自动数据存储
SOR 批处理
远程升级功能 NovKer IOT Cloud Platfonn
20h超长待机
1.5米跌落测试
防水防溅 工作温度 -l0°C-S0°C
规格:
OTDR
光纤类型:G.652
波长:1310nm+/-20nm/1550nm+/-20nm
动态范围 32dB/30dB
活动盲区 1m
ATT盲区6m
测试范围 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
脉冲宽度 5ns/l Ons/30ns/50ns/80ns/l 60ns/320ns/500ns/800ns/l OOOns/
3000ns/5000ns/8000ns/10000ns/20000ns
测距精度+/-(0.75m+采样间隔+0.005 % x测试距离)
损耗 0.05dB/dB 16k-256k
采样点 0.05m-16m
采样分辨率 +/-3dB
反射精度 SOR 标准文件格式
文件格式 4点法/5点法
激光安全等级 II
内部数据存储:100M(小于000条曲线);外部:4G位
连接器:FC/UPC(可互换 SC、ST)
刷新率 3Hz(典型值)
数据接口 USB, Mim-USB, 10m/100mm
OPM
波长范围:800nm-1700nm
连接器通用 FC/SC/ST
测试范围 -50dBrn-+26dBrn
不确定度 +/-5%
校准波长 850run/980run/1300run/131 Omni 1490nm/1550nm/1625nm/1650nm
LS
波长与 OTDR 输出波长一致
输出功率大于-5c!Bm
稳定 cw, +/-0.5dB/15min (开机预热 15 分钟后测试)
连接器 FC/UPC(可互换 SC、ST)
VFL
波长 650nm+/-20nm
输出功率大于2:2mW
模式 CW/1Hz/2Hz
连接器 FC/SC/ST
其他
显示 5.6 英寸彩色 LCD+ 触摸屏
电源 AC/DC 适配器:输入:100V
