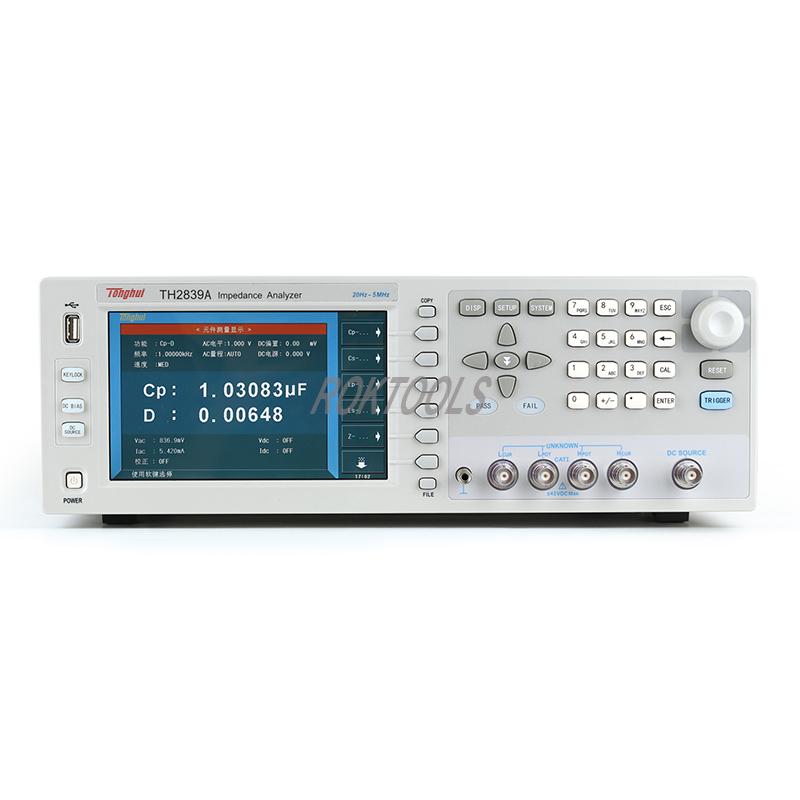

阻抗分析仪 20Hz-5MHz LCR 表
应用
■ 被动元件:
电容、电感、磁芯、电阻、压电器件、变压器、贴片元件、网络元件的阻抗参数估算及性能分析
■ 半导体元件
LED驱动集成电路寄生参数测试与分析
变容二极管的C-VDC特性
晶体管或集成电路的寄生参数分析
■ 其他组件
印刷电路板、继电器、开关、电缆、电池的阻抗评估
■ 介电材料
塑料、陶瓷等材料的介电常数和损耗角评价
■ 磁性材料
铁氧体、非晶体等磁性材料的磁导率和损耗角评估
■ 半导体材料
半导体材料的介电常数、电导率和CV特性
■ 液晶盒
液晶盒的介电常数、弹性常数和CV特性
规格:
模型 | TH2839A | |||||
展示 | 7寸TFT液晶显示器 800XRGBX600 | |||||
交流测试参数 | Cp/Cs,Lp/Ls,Rp/Rs,|Z|,|Y|,R,X,G,B,θ,D,Q,Vac,Iac | |||||
直流测试参数 | Rdc,Vdc,Idc | |||||
测试频率 | 范围 | 20Hz — 5MHz | ||||
最高分辨率 | 1mHz | |||||
测试级别 | 交流电压 | 20Hz – 2MHz:5mV -2Vrms2MHz – 5MHz:5mV – 1Vrms | ||||
分辨率 | 100uV | |||||
交流电流 | 20Hz – 2MHz:50uA – 20mArms2MHz — 5MHz:50uA – 10mArms | |||||
分辨率 | 1uA | |||||
直流电压 | 100mV – 2V | |||||
分辨率 | 100uV | |||||
直流偏置 | 电压 | 0V -± 40V | ||||
分辨率 | 100uV | |||||
当前的 | 0毫安 - ± 100毫安 | |||||
分辨率 | 1uA | |||||
直流电压源 | 电压范围 | -10V -10V | ||||
电流范围 | -45mA – +45mA | |||||
输出阻抗 | 100Ω | |||||
测试终端配置 | 四端对 | |||||
输出阻抗 | 100Ω | |||||
典型测量时间(速度) | 快:7.7ms/次中:120ms/次慢:230ms/次 | |||||
最高精度 | 1kHz:0.05%1MHz:0.05%2MHz:0.1%5MHz:0.5% | |||||
电缆长度 | 0、1、2、4米(4米电缆可选) | |||||
图扫描 | 参数 | FREQ、ACV、ACV/I、DCV/I、直流电压源 | ||||
类型 | 对数、线性 | |||||
扫点 | 51、101、201、401 或 801 | |||||
等效电路分析 | 购买电脑软件 | |||||

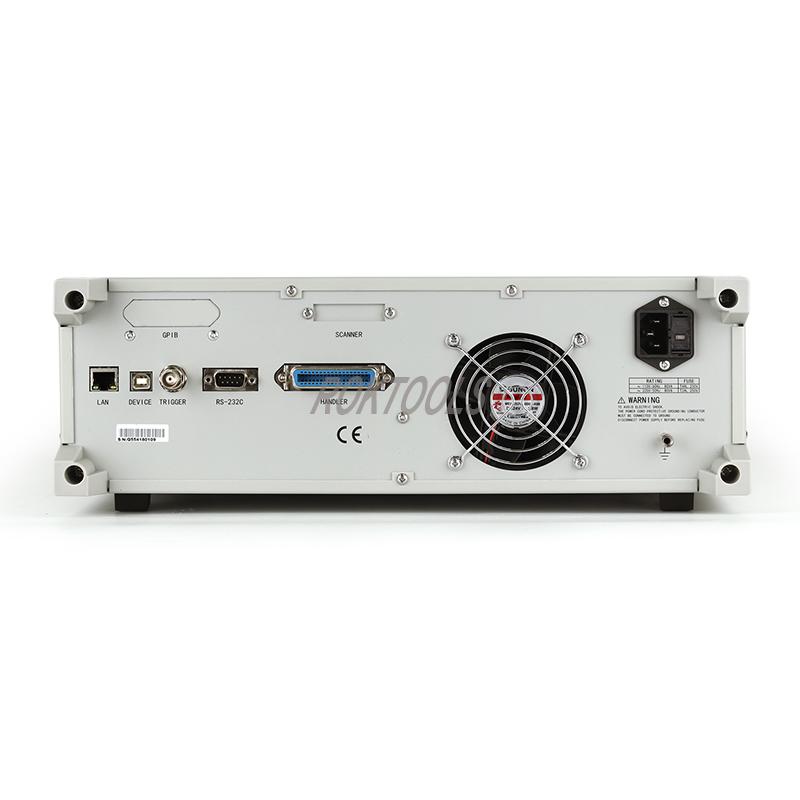

界面 | USB HOST、USB DEVICE、LAN、HANDLER、RS232C、SCANNER、温度输入传感器可选:GPIB | |||||
热身时间 | 60分钟 | |||||
输入电压 | 可选 100-120VAC/198-242VAC,47-63Hz | |||||
能量消耗 | 80VA | |||||
外形尺寸(WxHxD)mm3 | 400 × 132 × 425 | |||||
重量 | 15公斤 |
