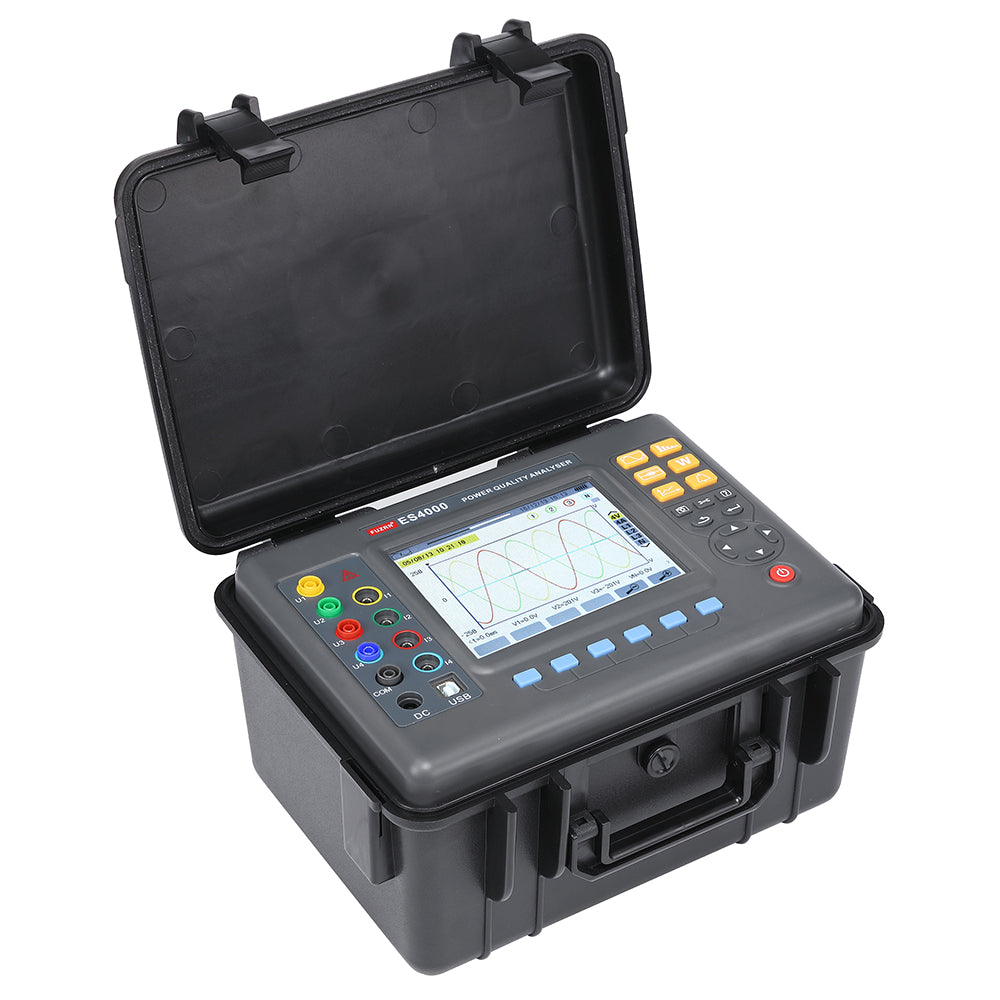

三相谐波电能质量分析仪带CT
1.测试功能
★ 波形实时显示(4路电压/4路电流)。
★ 电压和电流的真有效值。
★ 电压的直流分量。
★ 峰值电流和电压值。
★ 最小和最大半周期RMS 电流和电压值。
★ 灯塔图显示。
★ 每次谐波测量高达50次。
★ 条形图显示各相电流和电压的谐波比。
★ 总谐波失真(THD)。
★ 有功、无功、视在功率、逐相和累计。
★ 有功、无功、视在电能、分相和累计。
★ 变压器K系数。
★ 功率因数(PF)和位移因数(DPF或COSΦ)。
★ 短时电压闪变(PST)。
★ 三相不平衡(电流和电压)。
2.瞬态捕捉功能
监测电网电压电流参数的瞬时变化,包括电压电流波动、电压
电流浪涌、电压骤降和电源短路中断、瞬时过压、冲击电流和电流电压瞬时
失真。仪器可同时存储150组瞬态波形。
可显示启动过程中的RMS上升/下降曲线,启动电流的包络曲线,波形4
通道电流和 4 通道电压。触发后约100s记录,存储电流/电压瞬时和
100s内每个周期的波形曲线。
Aunb, KF,W, VAR, VA, PF, COSφ, TANφ),50次电压谐波,50次电流谐波。并创建趋势曲线。记录数据
长时间根据需要(同时选择20个参数每5秒记录一次数据,可以记录300天左右)。
电压、电流、不平衡度、谐波比、频率、有功功率、总谐波失真度。您可以配置 40 个不同的
报警,每组可设置不同的监测参数(包括50次谐波,共123个不同参数)和限值
值,也可以设置超调的最短时间。日志最多可包含 12,800 个警报。
及电流波形图、谐波柱状图、相量图等。最多可保存60个画面抓图。
波形图、趋势图记录、报警日志、屏幕截图,并在电脑上显示。
曲线颜色'。
选择网络连接类型。
配置电流传感器的类型和电压比。
选择中文菜单或英文菜单。
测量
|
范围
|
显示分辨率
|
参考范围内的最大误差
|
频率
|
40Hz~70Hz
|
0.01赫兹
|
±(0.03)赫兹
|
真有效值相电压
|
1.0V~1000V
|
最小分辨率 0.1V
|
±(0.5%+5dgt)
|
真有效值相间电压
|
1.0V~2000V
|
最小分辨率 0.1V
|
±(0.5%+5dgt)
|
直流电压
|
1.0V~1000V
|
最小分辨率 0.1V
|
±(1.0%+5dgt)
|
真有效值电流
|
10mA~6000A
|
最小分辨率 1mA
|
±(0.5%+5dgt)
|
相电压峰值
|
1.0V~1414V
|
最小分辨率 0.1V
|
±(1.0%+5dgt)
|
相间电压峰值
|
1.0V~2828V
|
最小分辨率 0.1V
|
±(1.0%+5dgt)
|
电流峰值
|
10mA~8484A
|
最小分辨率 1mA
|
±(1.0%+5dgt)
|
峰值系数
|
1.00~ 3.99
|
0.01
|
±(1%+2dgt)
|
4.00~ 9.99
|
0.01
|
±(5%+2dgt)
|
|
有功功率
|
0.000W~ 9999.9kW
|
最小分辨率 0.001W
|
±(1%+3dgt)
Cosφ≥0.8 |
±(1.5%+10dgt)
0.2≤Cosφ<0.8 |
|||
无功功率,电感或电容
|
0.000无功~
9999.9kVAR |
最小分辨率 0.001VAR
|
±(1%+3dgt)
Sinφ≥0.5 |
±(1.5%+10dgt)
0.2≤Sinφ<0.5 |
|||
视在功率
|
0.000VA~
9999.9kVA |
最小分辨率 0.001VA
|
±(1%+3dgt)
|
功率因数
|
-1.000~ 1.000
|
0.001
|
±(1.5%+3dgt)
Cosφ≥0.5 |
±(1.5%+10dgt)
0.2≤Cosφ<0.5 |
|||
活性能量
|
0.000Wh~9999.9MWh
|
最小分辨率 0.001Wh
|
±(1%+3dgt)
Cosφ≥0.8 |
±(1.5%+10dgt)
0.2≤Cosφ<0.8 |
|||
无功能量,电感或电容
|
0.000VARh~ 9999.9MVARh
|
最小分辨率 0.001VARh
|
±(1%+3dgt)
Sinφ≥0.5 |
±(1.5%+10dgt)
0.2≤Sinφ<0.5 |
|||
视在能量
|
0.000VAh~ 9999.9MVAh
|
最小分辨率 0.001VAh
|
±(1%+3dgt)
|
相位角
|
-179°~ 180°
|
1°
|
±(2°)
|
tanφ
(VA≥50VA) |
-32.76~ 32.76
|
最小分辨率 0.001
|
φ:±(1°)
|
功率因数相移 (DPF)
|
-1.000~ 1.000
|
0.001
|
φ:±(1°
|
谐波比
(顺序 1 至 50)(Vrms>50V) |
0.0%~ 99.9%
|
0.1%
|
±(1%+5dgt)
|
谐波角
(有效值>50V) |
-179°~ 180°
|
1°
|
±(3°) 1 至 25 次谐波
|
±(10°) 26 至 50 次谐波
|
|||
总谐波比
(THD或THD-F)≤50 |
0.0%~ 99.9%
|
0.1%
|
±(1%+5dgt)
|
失真系数
(DF或THD-R)≤50 |
0.0%~ 99.9%
|
0.1%
|
±(1%+10dgt)
|
变压器K系数
|
1.00~ 99.99
|
0.01
|
±(5%)
|
三相不平衡
|
0.0%~ 100%
|
0.1%
|
±(1%)
|
电流传感器类型
|
真有效值电流
|
真有效值电流的最大误差
|
相位角最大误差φ
|
FR008电流钳
|
10mA~99mA
|
±(1%+3dgt)
|
±(1.5°),Arms≥20mA
|
100mA~10.0A
|
±(1%+3dgt)
|
±(1°)
|
|
FR020电流钳
|
0.10A~0.99A
|
±(1%+3dgt)
|
±(1.5°)
|
1.00A~100A
|
±(1%+3dgt)
|
±(1°)
|
|
FR050电流钳
|
1.0A~9.9A
|
±(2%+3dgt)
|
±(3°)
|
10.0A~1000A
|
±(2%+3dgt)
|
±(2°)
|
|
FR300R 柔性线圈电流传感器(带积分器)
|
10A~199A
|
±(1 % + 3dgt)
|
±(3°)
|
200A~6000A
|
±(1 % + 3dgt)
|
±(2°)
|
