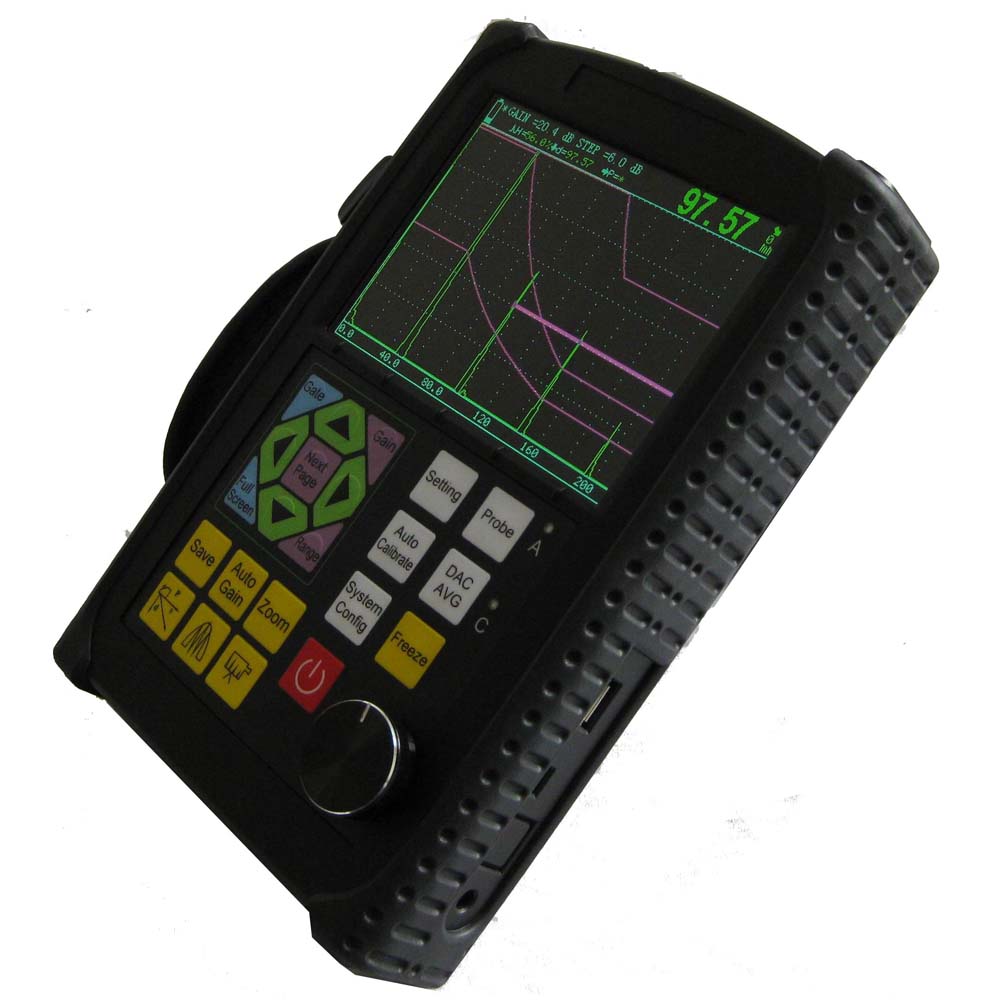

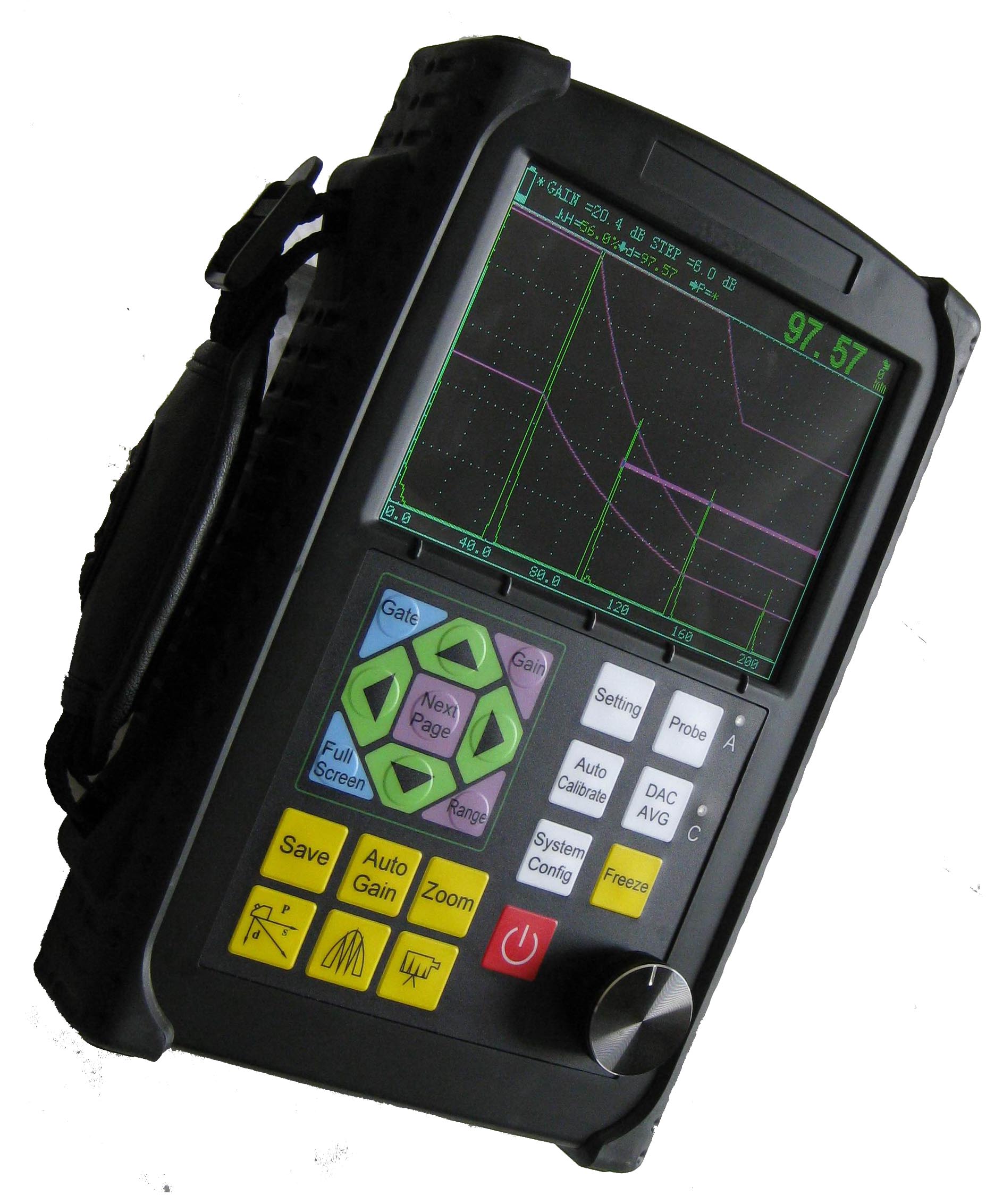

Tragbares Ultraschallprüfgerät DAC AVG TCG B Scan
Merkmale:
* Automatisiertes Video des Testprozesses erstellen und abspielen; Schließen Sie den Upan an, die Länge des Videos ist unbegrenzt
* Automatisierte Kalibrierung von Wandler-Nullpunktverschiebung und/oder Geschwindigkeit;
* Automatisierte Verstärkung, Peak Hold und Peak Memory;
* Automatisierte Anzeige der genauen Fehlerstelle (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф);
*Automatischer Schalter drei Messlatten ((Tiefe d, Niveau p, Abstand s);
*500 Unabhängigkeits-Setup, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;
*Großer Speicher von 1000 A Diagramm.
*Gate- und DAC-Alarm; akustisch-optischer Alarm;
* RS232/USB-Anschluss, Kommunikation mit dem PC ist einfach;
*Die eingebettete Software kann online aktualisiert werden;
* Li-Batterie, Arbeitszeit bis zu 12 Stunden fortsetzen;
* Einfrieren der Anzeige;
*Automated Echograd;
* Winkel und K-Wert;
* Funktion zum Sperren und Entsperren von Systemparametern;
*AWS D1.1;
* Ruhezustand und Bildschirmschoner;
*Elektronischer Uhrenkalender;
*Es gibt 14 DAC-Standards.
*Zwei Toreinstellungen und Alarmanzeige;
*High-Speed-Aufnahme und sehr geringes Rauschen;
*DAC,AVG,TCG,B-Scan; Solides Metallgehäuse (IP65);
* Automatisierte Berechnung der Größe des Fehlers mit breitem Bodentyp in der AVG-Funktion.
*6dB DAC-Funktionen;
* Bietet eine kontrastreiche Betrachtung der Wellenform von hellem, direktem Sonnenlicht bis hin zu vollständiger Dunkelheit und ist aus allen Winkeln gut lesbar;
* Leistungsstarke PC-Software und Berichte können nach Excel exportiert werden;
* Automatisierte Kalibrierung von Wandler-Nullpunktverschiebung und/oder Geschwindigkeit;
* Automatisierte Verstärkung, Peak Hold und Peak Memory;
* Automatisierte Anzeige der genauen Fehlerstelle (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф);
*Automatischer Schalter drei Messlatten ((Tiefe d, Niveau p, Abstand s);
*500 Unabhängigkeits-Setup, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;
*Großer Speicher von 1000 A Diagramm.
*Gate- und DAC-Alarm; akustisch-optischer Alarm;
* RS232/USB-Anschluss, Kommunikation mit dem PC ist einfach;
*Die eingebettete Software kann online aktualisiert werden;
* Li-Batterie, Arbeitszeit bis zu 12 Stunden fortsetzen;
* Einfrieren der Anzeige;
*Automated Echograd;
* Winkel und K-Wert;
* Funktion zum Sperren und Entsperren von Systemparametern;
*AWS D1.1;
* Ruhezustand und Bildschirmschoner;
*Elektronischer Uhrenkalender;
*Es gibt 14 DAC-Standards.
*Zwei Toreinstellungen und Alarmanzeige;
*High-Speed-Aufnahme und sehr geringes Rauschen;
*DAC,AVG,TCG,B-Scan; Solides Metallgehäuse (IP65);
* Automatisierte Berechnung der Größe des Fehlers mit breitem Bodentyp in der AVG-Funktion.
*6dB DAC-Funktionen;
* Bietet eine kontrastreiche Betrachtung der Wellenform von hellem, direktem Sonnenlicht bis hin zu vollständiger Dunkelheit und ist aus allen Winkeln gut lesbar;
* Leistungsstarke PC-Software und Berichte können nach Excel exportiert werden;
Spezifikationen:
Scanbereich: 0 mm ~ 10000 mm
Auflösung beim Scannen: 0,1 mm (2,5 mm ~ 100 mm)
1mm (100mm ~10000mm)
Verstärkungsbereich: 0 dB ~ 130 dB
D-Verzögerung: -20 µs~+3400 µs
P-Verzögerung: 0µs~99,99µs
Schallgeschwindigkeit 1000 m/s~20000 m/s
Betriebsumgebung
Temperatur: -20 Grad ~ 50 Grad
Luftfeuchtigkeit: 20%~90%RH
Frei von starkem Magnetfeld und Korrosion.
Stromversorgung Li-Akku 7,4 V 4800 mAh
Gesamtabmessung: 238 mm * 160 mm * 50 mm
Gewicht: 1,0 kg
Auflösung beim Scannen: 0,1 mm (2,5 mm ~ 100 mm)
1mm (100mm ~10000mm)
Verstärkungsbereich: 0 dB ~ 130 dB
D-Verzögerung: -20 µs~+3400 µs
P-Verzögerung: 0µs~99,99µs
Schallgeschwindigkeit 1000 m/s~20000 m/s
Betriebsumgebung
Temperatur: -20 Grad ~ 50 Grad
Luftfeuchtigkeit: 20%~90%RH
Frei von starkem Magnetfeld und Korrosion.
Stromversorgung Li-Akku 7,4 V 4800 mAh
Gesamtabmessung: 238 mm * 160 mm * 50 mm
Gewicht: 1,0 kg
| Scanbereich (mm) | Scanbereich (mm); 0~10000 Schritte: 2,5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450,500,600,700,800,900,1000,2000,3000,4000,5000,6000,7 8000,9000,10000 Einstellschritt: 0,1 mm (2,5 mm ~ 99,9 mm), 1 mm (100 mm ~ 10000 mm) |
| D-Verzögerung (us) | D-Verzögerung (s); -20~+3400 Schritte: -20, -10, 0,0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700,800,900,1000,1500,2000,2500,3000,3400. Einstellschritte: 0,1 (-20us~999,9us),1(1000us~3400us) |
| P-Verzögerung (s) | P-Verzögerung; 0,0 ~ 99,99 Einstellschritte: 0,01 |
| MTLVEL (m/s) | MTLVEL;1000~20000 10 feste Stufen: 2260,2730,3080,3230,4700,5920,630012000,13000,14000,15000 Einstellschritte: 1 |
| Arbeitsmodus | Einzelsonde (Empfangen und Senden), Doppelsonde (eine zum Empfangen und eine zum Senden), Übertragung (Sendesonde) |
| Frequenzbereich (MHz) | 0.5~20 |
| Verstärkungseinstellung (dB) | 0~130 |
| Einstellschritt: | 0.0,0.1,0.5,1,2,6,12 |
| Ablehnen | 0%~80% der Bildschirmhöhe, Schritt: 1% |
| Vertikaler linearer Fehler | Der vertikale lineare Fehler beträgt nicht mehr als 3% |
| Horizontaler linearer Fehler | Nicht mehr als 0,21 TP2T im Scanbereich |
| Sensibilität Abgänge | Weniger als 62 dB |
| Dynamikbereich | Weniger als 34 dB |
| Alarm | Drei Modi, dh verbotene Welle, Verlustwelle und Auto |
| A-Scan-Anzeigebereich |
Vollbild oder lokal
A-Scan zeigt das Einfrieren und Auftauen der A-Scan-Füllung an
|
| Daten speichern | 1000 A-Scan-Bilder (inkl. Instrumenteneinstellung) |
| Schnittstelle | RS232/USB |
| Maßeinheit | mm/Zoll |
| Batterie Li-Batterie | 7,4 V 4800 mAh |
| Netzteil | Eingang 100V~240V/50Hz~60Hz Ausgang 9VDC/1,5A |
| Porttyp | BNC |
Paket:
| Bezeichnung | Menge |
| Haupteinheit | 1 |
| 1,5 A/9 V Netzteil | 1 |
| Sondenanschlusskabel | 2 |
| Tragetasche | 1 |
| Bedienungsanleitung | 1 |
| Gerade Sonde | 3/4 Zoll 2,5 MHz (eins) |
| Winkelsonde | 8×9 60°4MHz (eins) |
Notiz:
1. Dieses Instrument ist ein zerstörungsfreies Inspektionsinstrument zur Materialprüfung. es darf nicht als medizinisches Instrument verwendet werden.
2. Das Gerät darf nur in Labor- und Industrieumgebungen verwendet werden.
