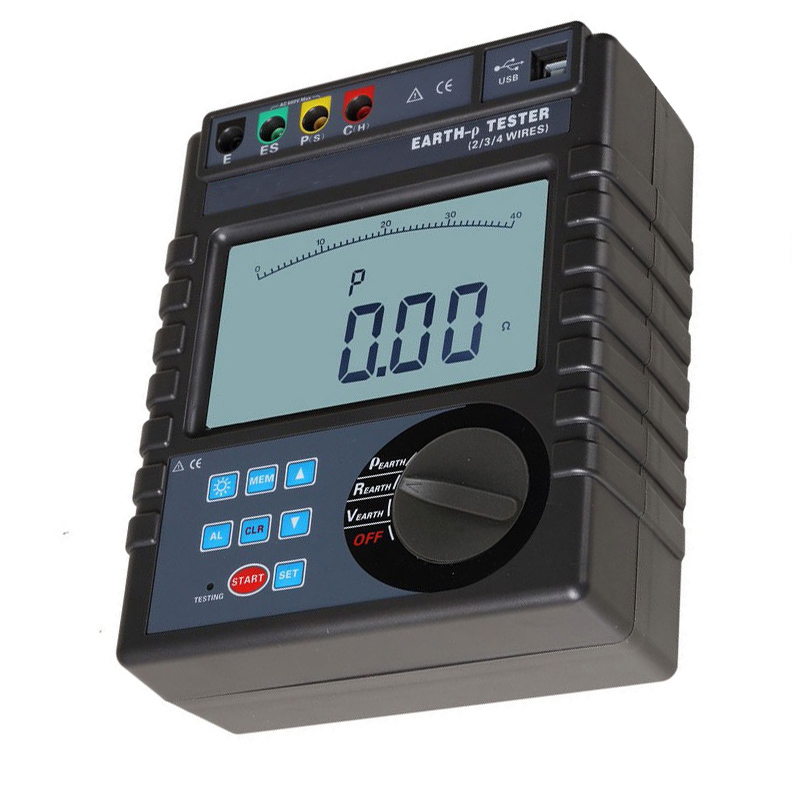

RS232-Schnittstellen-Erdwiderstands-Bodenwiderstandstester
Merkmale:
Überlaufanzeige
Hilfserdungstest
Alarmfunktion
Überspannungschutz
4-Pol-Messung, 3-Pol-Messung, einfache 2-Pol-Messung
Erdwiderstand
Bodenwiderstand
Erdspannung
RS232-Schnittstelle
Datenspeicher
Spezifikation:
| Funktion | Messung von 2/3/4-poligem Erdwiderstand, Erdwiderstand, Erdspannung, Wechselspannung |
| DC Netzgeräte | DC 9 V (Zi-Mn-Trockenbatterie R14S 1,5 V, 6 Stück, kontinuierliches Standby für 300 Stunden) |
| Messbereich | Erdungswiderstand: 0,00 Ω-30,00 kΩ |
| Bodenwiderstand: 0,00 Ωm-9000 kΩm | |
| Messmodus | Präzise 4-Pol-Messung, 3-Pol-Messung, einfache 2-Pol-Messung |
| Messmethode |
Erdungswiderstand: Nennstrom-Umpolmethode, Messstrom 20mA max
Bodenwiderstand: 4-Pol-Messung (Wenner-Methode)
Erdspannung: durchschnittliche Gleichrichtung (zwischen P(S)-ES)
|
| Testhäufigkeit | 128 Hz/111 Hz/105 Hz/94 Hz (AFC) |
| Kurzschlussprüfstrom | Wechselstrom 20mA max |
| Leerlaufprüfstrom | Wechselstrom 40 V max |
| Spannungswelle testen | Sinus |
| Elektroden-Abstandsbereich | Kann 1m-100m eingestellt werden |
| Schicht | Erdungswiderstand: 0,00 Ω-30,00 kΩ, automatische Verschiebung |
| Bodenwiderstand: 0,00 Ωm-9000 kΩm, automatische Verschiebung | |
| Hintergrundbeleuchtung | Blaue Bildschirmhintergrundbeleuchtung, geeignet für dunkle Orte |
| Anzeigemodus | 4-digitales supergroßes LCD-Display, blaue Hintergrundbeleuchtung |
| Messanzeige | Während der Messung LED-Blitzanzeige, LCD-Countdown-Anzeige, Fortschrittsbalkenanzeige |
| Abmessungen des LCD-Rahmens | 128 mm × 75 mm |
| LCD-Fenstergröße | 124 mm × 67 mm |
| Abmessungen | L × B × H: 215 mm × 190 mm × 95 mm |

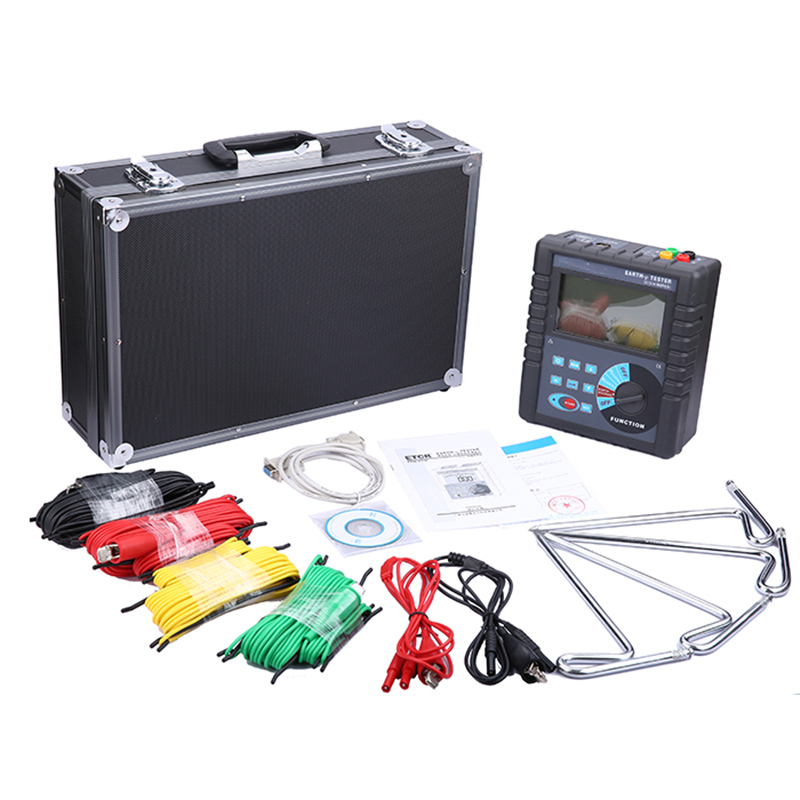

| Standardtestdraht | 4 Drähte: jeweils für rot 20 m, schwarz 20 m, gelb 10 m und grün 10 m |
| Einfacher Testdraht | 2 Adern: jeweils für rot 1,6m und schwarz 1,6m |
| Hilfserdungsstange | 4 Stangen: Φ10 mm × 150 mm |
| Messrate | Erdspannung: ca. 3 mal/Sekunde |
| Erdungswiderstand, Bodenwiderstand: etwa 5 Sekunden/Zeit | |
| Zeiten messen | Über 5000 Mal (Kurzschlusstest, Intervallzeit sollte mindestens 30 Sekunden betragen) |
| Leitungsspannung | unter AC 600 V |
| RS232-Schnittstelle | Besitzen Sie eine RS232-Schnittstelle, Softwareüberwachung, Speicherdaten können auf den Computer hochgeladen, gespeichert oder gedruckt werden. |
| Kommunikationsdraht | Ein Stück RS232-Kommunikationskabel mit einer Länge von 1,5 m |
| Datenspeicher | 300 Sätze, Speicheranzeige „MEM“-Symbol, blinkende Anzeige „FULL“-Symbol, um anzuzeigen, dass der Speicher voll ist |
| Datenaufnahme | Data-Hold-Funktion: „HOLD“-Symbolanzeige |
| Datenzugriff | Datenlesefunktion: „READ“-Symbolanzeige |
| Überlaufanzeige | Messbereichsüberschreitung Überlauffunktion: Anzeige des Symbols „OL“. |
| Interferenztest | Automatische Erkennung von Interferenzsignalen, Anzeige des Symbols „NOISE“, wenn die Interferenzspannung 5 V überschreitet |
| Hilfserdungstest | Kann den Hilfserdungswiderstand messen, 0,00 KΩ-30 kΩ (100 R + rC < 50 kΩ, 100 R + rP < 50 kΩ) |
| Alarmfunktion | Wenn der Messwert den Alarmeinstellungswert überschreitet, gibt es einen „Tut-tut-tut“-Alarmhinweis |
| Batteriespannung | Wenn die Batteriespannung auf etwa 7,5 V abfällt, wird das Symbol für niedrige Batteriespannung angezeigt und erinnert daran, die Batterie auszutauschen. |
| Energieverbrauch | Standby: ca. 20 mA (Hintergrundbeleuchtung ausgeschaltet) |
| Boot und mit Hintergrundbeleuchtung: ca. 45mA (25mA ohne Hintergrundbeleuchtung) | |
| Messung: ca. 100 mA (Hintergrundbeleuchtung ausgeschaltet) | |
| Gewicht | Gesamtgewicht: 4,5 kg (einschließlich Verpackung) |
| Tester: 1443g (inkl. Akku) | |
| Prüfdrähte: 1560g | |
| Hilfserdungsstangen: 935 g (4 Stück) | |
| Arbeitstemperatur & Luftfeuchtigkeit | -10C-40C, unter 80%hrh |
| Lagertemperatur & Luftfeuchtigkeit | -20°C-60°C, unter 70%hrh |
| Überspannungschutz | Messen des Erdungswiderstands: zwischen den einzelnen Schnittstellen von C(H)-EP(S)-ES, AC 280 V/3 Sekunden |
| Isolationswiderstand | Über 20 MΩ (zwischen Schaltung und Gehäuse sind es 500 V) |
| Spannungsfestigkeit | AC 3700 V/rms (zwischen Stromkreis und Gehäuse) |
| Elektromagnetische Eigenschaften | IEC61326 (EMV) |
| Schutztyp | IEC61010-1 (CATiii 300V.CAT IV 150V., Verschmutzung 2), IEC61010-031, IEC61557-1 (Erdungswiderstand), IEC61557-5 (Bodenwiderstand), JJG 366-2004 |
3. Eigenfehler und Leistungsindikatoren unter Basisbedingungen
| Kategorie | Messbereich | Eigener Fehler | Auflösung |
|
Erdwiderstand
(R)
|
0,00 Ω-30,00 Ω | ±2%rdg±3dgt | 0,01 Ω |
| 30,0 Ω-300,0 Ω | ±2%rdg±3dgt | 0,1 Ω | |
| 300Ω-3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3,00 kΩ-30,00 kΩ | ±4%rdg±3dgt | 10Ω | |
|
Bodenwiderstand
(ρ)
|
0,00 Ωm-99,99 Ωm |
Nach der Genauigkeit von R
(ρ=2πaR
ein: 1 mt-100 mt,
π=3,14)
|
0,01 Ωm |
| 100,0 Ωm-999,9 Ωm | 0,1 Ωm | ||
| 1000Ωm-9999Ωm | 1Ωm | ||
| 10,00 kΩm-99,99 kΩm | 10Ωm | ||
| 100,0 kΩm-999,9 kΩm | 100Ωm | ||
| 1000kΩm-9000kΩm | 1kΩm | ||
| Erdspannung | Wechselstrom 0,0-600 V | ±2%rdg±3dgt | 0,1 V |
