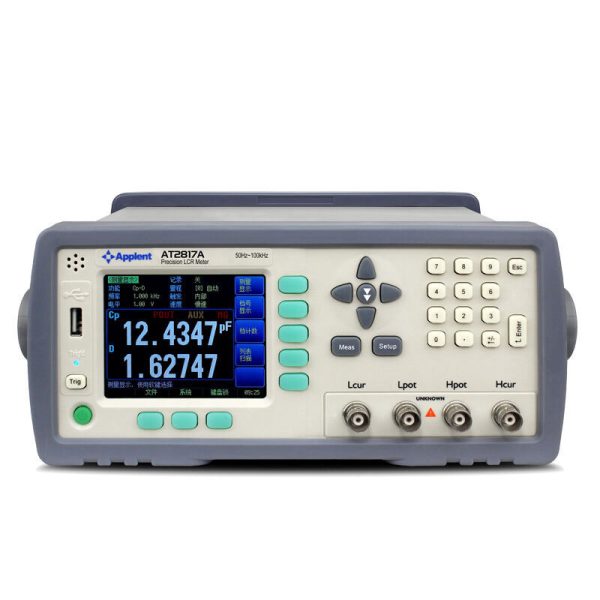

Medidor LCR digital de sobremesa Frecuencia de señal 50Hz-100kHz 16 puntos
Número de parte: LCRM-AT2817A
-Pantalla TFT-LCD en color verdadero
-Función de corrección: circuito abierto de rango completo y frecuencia de barrido de cortocircuito clara, tres grupos de calibración de frecuencia de punto de usuario.
-Prueba multifrecuencia: admite 10 pruebas de barrido de frecuencia
-Prueba multinivel: admite prueba de barrido de 10 niveles
-Administración de archivos: 10 juegos de almacenamiento interno y 10 juegos de almacenamiento en disco USB.
-Función mejorada de comparador (clasificación): clasificación programable de nueve niveles P1~P9, visualización y salida de parámetros principales HI, IN, LO, visualización y salida NG, AUX, SREJ, IDX, EOM, etc.
-Método de comparación de desviación absoluta (ABS), método de comparación de desviación relativa (PER) y secuencia (SEQ).
- Clasificación de parámetros secundarios conmutables (AUX).
-Personalizar el zumbador de resultados de clasificación.
-Interfaz RS232C integrada e interfaz de controlador.
-Interfaz RS485/USB incorporado. (Se aplica la versión Rev.E)
-Interfaz GPIB opcional. (Se aplica la versión Rev.E)
-1000V súper protección contra impactos
Especificaciones:
• Parámetros: Cs-Rs, Cs-D, Cp-Rp, Cp-D,Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, GB, RX, Z-θrad, Z-θdeg
• Parámetros del monitor: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%
• Precisión: 0.05% ±5 dígitos
• Frecuencia: 50 Hz – 100 kHz (16 puntos)
• Rango de visualización
Largo: 0,00001 μH-999999H
C: 0.00001pF – 999999μF
R,Z: 0.00001Ω – 99.9999MΩ
D,Q: 0.00001 – 999999
Θ(grados): -179.999 ° -179.999 °
Θ(rad) : -3.14159 – 3.14159
Δ%: -999999% – 999999%
• Resistencia de fuente: 30 Ω, 50 Ω, 100 Ω
• Rango: 9 rangos, Automático, Manual, Nominal
• Display Max:parámetro principal: 999999; subparámetro: 999999
• Nivel de señal: 0,01 V – 2,00 V (paso de 10 mV)
• Velocidad: 30 t/s, 10 t/s, 6 t/s, 3 t/s 1-256 veces el promedio está disponible
• Comparador: clasificación de 14 contenedores, GD de 10 contenedores, NG de 1 contenedor, AUX de 1 contenedor, parámetro de principio de 2 contenedores NG
• Ajuste: restablecimiento de frecuencia de barrido de circuito abierto y cortocircuito, restablecimiento de frecuencia de 3 puntos y calibración de carga.
• Archivos: 10 archivos de grupo para guardar la configuración del usuario, 1 grupo para guardar datos del sistema en tiempo real

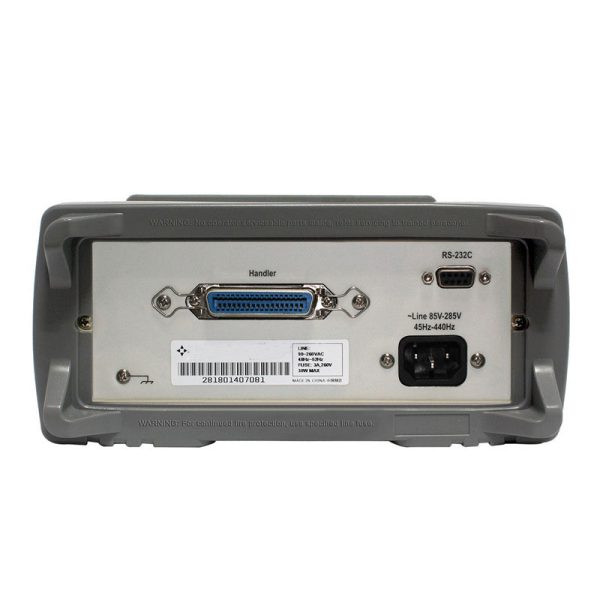

• Interfaz: RS232C, interfaz ExHandler, interfaz de disco USB de configuración estándar (artículo 10000 datos)
• Otros: selección automática LCR, bloqueo de teclado, conjunto de instrucciones SCPI, pantalla TFT-LCD de color verdadero
• Fuente de alimentación
Voltaje: 90V CA – 250V CA Frecuencia: 50Hz – 60Hz Potencia máxima: 20VA
• Dimensiones y peso: 264 mm (ancho) x 107 mm (alto) x 350 mm (profundidad) 4 kg
• Accesorios
ATL501: cable de prueba
ATL607: Dispositivo de prueba
ATL600: dispositivo de cortocircuito
ATL801: 232 Cable de comunicación
