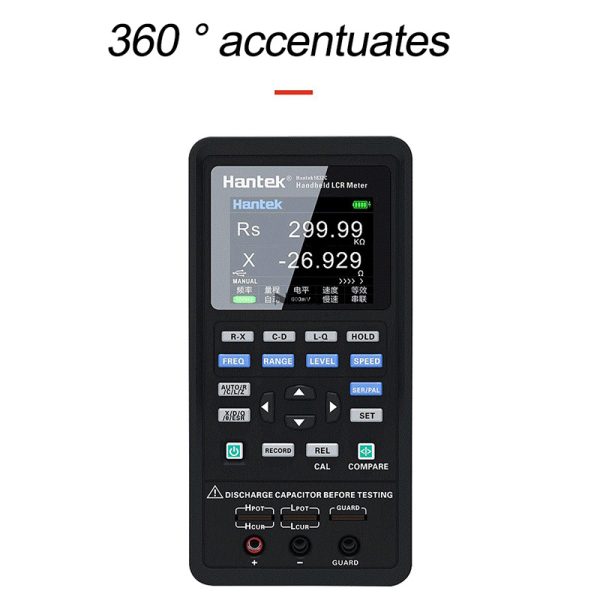

Misuratore di capacità del misuratore LCR multifrequenza con LCD da 2,8 pollici
Codice: 1832C 1833C
Caratteristica:
- -100Hz,120Hz,400Hz,1kHz,4kHz,10kHz,40kHz,50kHz,75kHz,100kHz 10 frequenza di prova tipica (Hantek1832C)7 frequenza di prova tipica
- -LCD TFT da 2,8 pollici, commuta tra cinese e inglese
- -Display HD, doppia visualizzazione dei dati di misurazione, il risultato è chiaro
- -Supporto per l'analisi dei record di dati
- -Supporta il computer superiore del PC, facile da controllare e misurare a distanza
- -Cavo di prova: interruttore a 3 estremità/5 estremità
- -Velocità di misurazione: interruttore ad alta velocità/velocità intermedia/bassa velocità
- -Intervallo: supporto manuale/interruttore automatico, facile da eseguire misurazioni rapide
- -LCR ha adottato un design ricaricabile, batteria al litio di grande capacità, super standby
- -Doppio manicotto di protezione dagli urti, protezione a tutto tondo, antiurto, anticaduta, protezione
- -la macchina da danni, tempo di utilizzo più lungo, misurazione più confortevole
- - Design della staffa, facile da mettere e misurare
Specifica:
Modello | Hantek1832C | Hantek1833C | ||
Frequenza di prova | 100 Hz, 120 Hz, 400 Hz, 1 kHz, 4 kHz, 10 kHz,
40 kHz |
100 Hz, 120 Hz, 400 Hz, 1 kHz, 4 kHz, 10 kHz,
40 kHz, 50 kHz, 75 kHz, 100 kHz |
||
Precisione | 0.30% | |||
Circuito equivalente | serie, parallelo | |||
Livello di prova | 0,6 Vrms | 0,6 Vrms, 0,3 Vrms | ||
Modo di misurazione | manuale, automatico | |||
Schermo | LCD TFT da 2,8 pollici | |||
Parametri di misura | parametro principale: L/C/R/Z parametro vice: X/D/Q/θ/ESR | |||
Parametro di principio | L/C/R/Z | |||
Parametro vice | X/D/Q/θ/ESR | |||
Intervallo di misurazione dell'induttanza | (L) 0-2000 ore | |||
Gamma di misura della capacità | (C) 0-20 mF | |||
Intervallo di misurazione della resistenza | (R) 0-20 MΩ | |||
Velocità di misurazione | alta velocità (4 volte/s), velocità intermedia (due volte/s), bassa velocità (una volta/s) | |||
Funzione di ripristino | calibrazione a circuito aperto, calibrazione in cortocircuito | |||
Configurazione del terminale di prova | 3 terminali, 5 terminali | |||

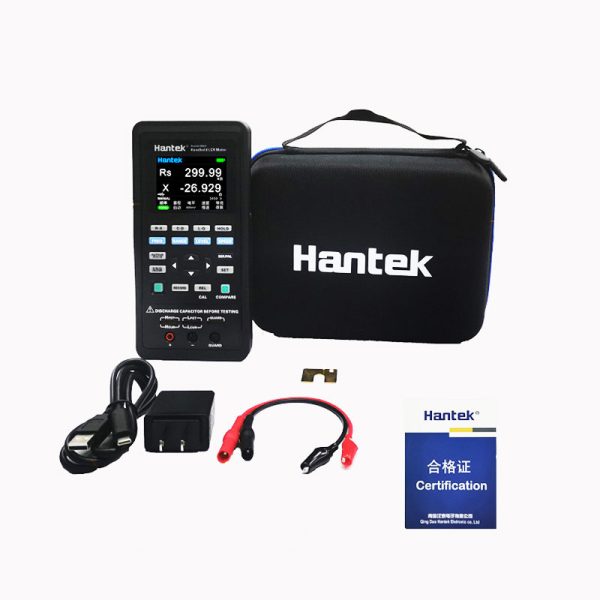

Caratteristica generale | standard con cavo dati 1.Type-C; 2.adattatore di alimentazione; 3.scheda di cortocircuito; 4.tappo di gomma rosso e nero; 5. batteria al litio di grande capacità | |||
Capacità C e dissipazione D | ||||
100Hz/120Hz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ce | Precisione De | Modalità equivalente consigliata |
20 mF | 4.000 mF~20.000 mF | 8.00%+5 cifre | 0.08 | serie |
4 mF | 400.0μF~3.9999mF | 2.00%+3 cifre | 0.02 | serie |
400μF | 40.00μF~399.99μF | 0.60%+2 cifre | 0.006 | serie |
40μF | 4.000μF~39.999μF | 0.40%+2 cifre | 0.004 | serie |
4μF | 400.0nF~3.9999μF | 0.40%+2 cifre | 0.004 | —- |
400 nF | 40.00nF~399.99nF | 0.4%+2 cifre | 0.004 | parallelo |
40nF | 4.000 nF~39.999 nF | 0,5%+3 cifre | 0.005 | parallelo |
4nF | 0pF~3.999nF | 1.5%+5 cifre | —— | parallelo |
1KHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ce | Precisione De | Modalità equivalente consigliata |
1000uF | 400.0uF~999.9uF | 3.00%+5 cifre | 0.03 | serie |
400μF | 40.00μF~399.99μF | 1.50%+3 cifre | 0.015 | serie |
40μF | 4.000μF~39.999μF | 0.60%+2 cifre | 0.006 | serie |
4μF | 400.0nF~3.9999μF | 0.40%+2 cifre | 0.004 | —- |
400 nF | 40.00nF~399.99nF | 0.4%+2 cifre | 0.004 | parallelo |
40nF | 4.000 nF~39.999 nF | 0,6%+3 cifre | 0.006 | parallelo |
4nF | 400.0pF~3.9999nF | 0,6%+3 cifre | 0.006 | parallelo |
400 pF | 0,0 pF~399,9 pF | 3%+5 cifre | —— | parallelo |
10 KHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ce | Precisione De | Modalità equivalente consigliata |
100μF | 40.00μF~100.00μF | 4.00%+5 cifre | 0.04 | serie |
40μF | 4.000μF~39.999μF | 2.0%+3 cifre | 0.02 | serie |
4μF | 400.0nF~3.9999μF | 0.60%+2 cifre | 0.006 | serie |
400 nF | 40.00nF~399.99nF | 0.4%+2 cifre | 0.004 | serie |
40nF | 4.000 nF~39.999 nF | 0.4%+2 cifre | 0.004 | —— |
4nF | 400.0pF~3.9999nF | 0.4%+2 cifre | 0.004 | parallelo |
400 pF | 40,00 pF~399,99 pF | 0,6%+3 cifre | 0.006 | parallelo |
40 pF | 0,00 pF~39,99 pF | 2.5%+5 cifre | —— | parallelo |
40 KHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ce | Precisione De | Modalità equivalente consigliata |
100μF | 40.00μF~100.00μF | 6.00%+5 cifre | 0.06 | serie |
40μF | 4.000μF~39.999μF | 4.0%+3 cifre | 0.04 | serie |
4μF | 400.0nF~3.9999μF | 1.0%+2 cifre | 0.01 | serie |
400 nF | 40.00nF~399.99nF | 0,6%+2 cifre | 0.006 | serie |
40nF | 4.000 nF~39.999 nF | 0,6%+2 cifre | 0.006 | —— |
4nF | 400.0pF~3.9999nF | 0,6%+2 cifre | 0.006 | parallelo |
400 pF | 40,00 pF~399,99 pF | 1%+3 cifre | 0.01 | parallelo |
40 pF | 0,000 pF~39,999 pF | 3%+5 cifre | —— | parallelo |
100 KHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ce | Precisione De | Modalità equivalente consigliata |
10μF | 4.000μF~10.000μF | 8.0%+20 cifre | 0.08 | serie |
4μF | 400.0nF~3.9999μF | 5.0%+10 cifre | 0.05 | serie |
400 nF | 40.00nF~399.99nF | 1.5%+5 cifre | 0.015 | serie |
40nF | 4.000 nF~39.999 nF | 1%+2 cifre | 0.01 | serie |
4nF | 400.0pF~3.999nF | 1%+2 cifre | 0.01 | —— |
400 pF | 40,00 pF~399,99 pF | 1.5%+2 cifre | 0.015 | parallelo |
40 pF | 4.000 pF~39.999 pF | 2%+5 cifre | 0.02 | parallelo |
4pF | 0,000 pF~3,999 pF | 5%+10 cifre | —— | parallelo |
Induttanza L e fattore di qualità | ||||
100Hz/120Hz | ||||
Gamma | Intervallo di visualizzazione | Precisione Le | Precisione De* | Modalità equivalente consigliata |
1000 ore | 400.0H~999.9H | 2.00%+3 cifre | 0.02 | parallelo |
400 ore | 40.000H~399.99H | 0.60%+2 cifre | 0.006 | parallelo |
40H | 4.000 ore ~ 39.999 ore | 0.40%+2 cifre | 0.004 | parallelo |
4H | 400,0 mH~3,9999 H | 0.40%+2 cifre | 0.004 | —- |
400 mH | 40,00 mH~399,99 mH | 0.4%+2 cifre | 0.004 | serie |
40 mH | 4.000 mH~39.999 mH | 0,6%+3 cifre | 0.006 | serie |
4 mH | 0uH~3.999mH | 3.0%+5 cifre | —— | serie |
1 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Le | Precisione De* | Modalità equivalente consigliata |
1 ora | 400,0 mH~999,9 mH | 1.50%+3 cifre | 0.015 | parallelo |
400 mH | 40,00 mH~399,99 mH | 0.4%+2 cifre | 0.004 | parallelo |
40 mH | 4.000 mH~39.999 mH | 0.4%+2 cifre | 0.004 | —— |
4 mH | 400.0uH~3.9999mH | 0.4%+2 cifre | 0.004 | serie |
400uH | 40.00uH~399.99uH | 0,8%+3 cifre | 0.008 | serie |
40uH | 0.00uH~39.99uH | 3.0%+5 cifre | —— | serie |
10 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Le | Precisione De* | Modalità equivalente consigliata |
100 ore | 40.00H~100.00H | 2.0%+3 cifre | 0.02 | parallelo |
40H | 4.000 ore ~ 39.999 ore | 0.60%+2 cifre | 0.006 | parallelo |
4H | 400,0 mH~3,9999 H | 0.40%+2 cifre | 0.004 | parallelo |
400 mH | 40,00 mH~399,99 mH | 0.4%+2 cifre | 0.004 | —— |
40 mH | 4.000 mH~39.999 mH | 0.4%+2 cifre | 0.004 | serie |
4 mH | 400.0uH~3.9999mH | 1%+3 cifre | 0.01 | serie |
400uH | 0,0uH~399,9uH | 3.0%+5 cifre | —— | serie |
40 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Le | Precisione De* | Modalità equivalente consigliata |
1 ora | 400,0 mH~999,9 mH | 2.0%+4 cifre | 0.02 | parallelo |
400 mH | 40,00 mH~399,99 mH | 0,8%+2 cifre | 0.008 | parallelo |
40 mH | 4.000 mH~39.999 mH | 0,8%+2 cifre | 0.008 | —— |
4 mH | 400.0uH~3.9999mH | 0,8%+2 cifre | 0.008 | serie |
400uH | 40.00uH~399.99uH | 1.5%+3 cifre | 0.015 | serie |
40uH | 0.000uH~39.999uH | 4.0%+5 cifre | —— | serie |
100 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Le | Precisione De | Modalità equivalente consigliata |
100 mH | 40,00 mH~399,99 mH | 2.5%+2 cifre | 0.025 | parallelo |
40 mH | 4.000 mH~39.999 mH | 1.5%+2 cifre | 0.015 | parallelo |
4 mH | 400.0uH~3.9999mH | 1.0%+2 cifre | 0.01 | —— |
400uH | 40.00uH~399.99uH | 1.0%+2 cifre | 0.01 | serie |
40uH | 4.000uH~39.999uH | 1.5%+5 cifre | 0.015 | serie |
4uH | 0.000uH~3.999uH | 4%+10 cifre | —— | serie |
Impedenza Z e angolo di fase | ||||
100 Hz, 120 Hz, 1 kHz, 10 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ze | Precisione | Modalità equivalente consigliata |
20 MΩ | 4.000 MΩ~20.000 MΩ | 3.0%+10 cifre | 3,4° | parallelo |
4MΩ | 400,0kΩ~3,9999MΩ | 1.2%+3 cifre | 0,7° | parallelo |
400 kΩ | 40,00kΩ~399,99kΩ | 0.3%+3 cifre | 0,2° | parallelo |
40kΩ | 4.000 kΩ~39.999 kΩ | 0,25%+2 cifre | 0,1° | —— |
4kΩ | 400,0Ω~3,9999kΩ | 0,25%+2 cifre | 0,1° | serie |
400 Ω | 40.00Ω~399.99Ω | 0,25%+2 cifre | 0,1° | serie |
40Ω | 4.000Ω~39.999Ω | 0,5%+3 cifre | 0,3° | serie |
4Ω | 0,4000Ω~3,9999Ω | 2.0%+3 cifre | 1.1° | serie |
0,4 Ω | 0,0000Ω~0,3999Ω | 4.0%+3 cifre | —— | serie |
40 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ze | Precisione | Modalità equivalente consigliata |
20 MΩ | 4.000 MΩ~20.000 MΩ | 7.0%+41 cifre | 4,0° | parallelo |
4MΩ | 400,0kΩ~3,9999MΩ | 2.5%+3 cifre | 1,4° | parallelo |
400 kΩ | 40,00kΩ~399,99kΩ | 1.0%+4 cifre | 0,6° | parallelo |
40kΩ | 4.000 kΩ~39.999 kΩ | 1.0%+4 cifre | 0,6° | —— |
4kΩ | 400,0Ω~3,9999kΩ | 0,5%+3 cifre | 0,3° | serie |
400 Ω | 40.00Ω~399.99Ω | 0,5%+3 cifre | 0,3° | serie |
40Ω | 4.000Ω~39.999Ω | 0,7%+4 cifre | 0,4° | serie |
4Ω | 0,4000Ω~3,9999Ω | 2.0%+6 cifre | 1.1° | serie |
0,4 Ω | 0,0000Ω~0,3999Ω | 5.0%+10 cifre | —— | serie |
100 kHz | ||||
Gamma | Intervallo di visualizzazione | Precisione Ze | Precisione | Modalità equivalente consigliata |
20 MΩ | 4.000 MΩ~20.000 MΩ | 9.0%+20 cifre | 5,2° | parallelo |
4MΩ | 400,0kΩ~3,9999MΩ | 4.0%+10 cifre | 2,3° | parallelo |
400 kΩ | 40,00kΩ~399,99kΩ | 1.5%+4 cifre | 0,9° | parallelo |
40kΩ | 4.000 kΩ~39.999 kΩ | 1.0%+2 cifre | 0,6° | parallelo |
4kΩ | 400,0Ω~3,9999kΩ | 0,7%+2 cifre | 0,4° | —— |
400 Ω | 40.00Ω~399.99Ω | 0,7%+2 cifre | 0,4° | serie |
40Ω | 4.000Ω~39.999Ω | 1.0%+5 cifre | 0,6° | serie |
4Ω | 0,4000Ω~3,9999Ω | 3.0%+10 cifre | 1,7° | serie |
0,4 Ω | 0,0000Ω~0,3999Ω | 7%+20 cifre | —— | serie |
