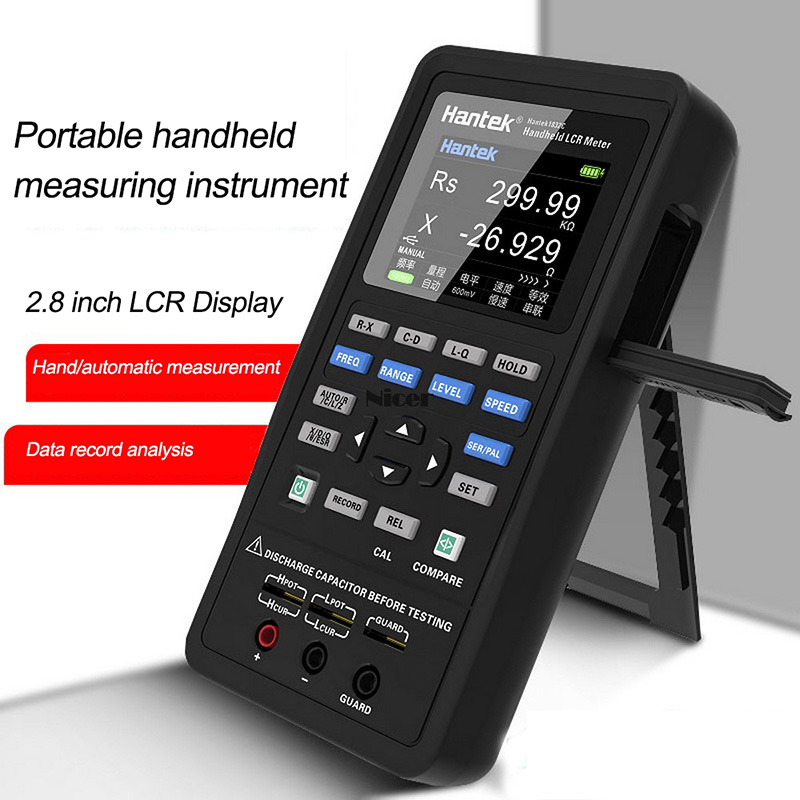

2.8インチLCDを備えたマルチ周波数LCRメータ静電容量計
部品番号:1832C 1833C
特徴:
- -100Hz、120Hz、400Hz、1kHz、4kHz、10kHz、40kHz、50kHz、75kHz、100kHz 10標準テスト周波数(Hantek1832C)7標準テスト周波数

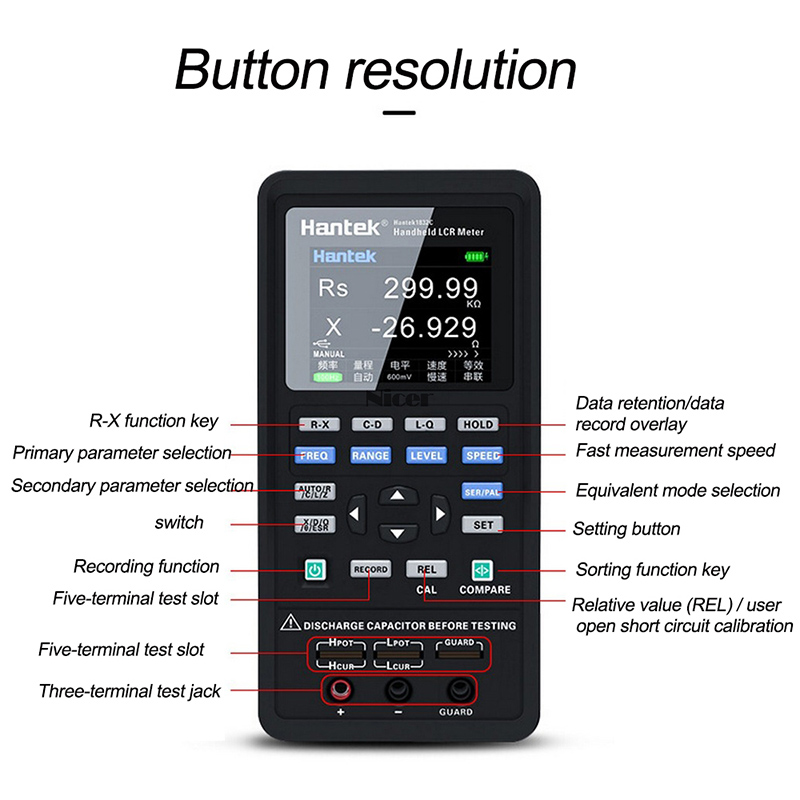

- -2.8インチTFTLCD、中国語と英語の切り替え
- -HD表示、測定データの二重表示、結果は明確です
- -データレコード分析をサポート
- -PCアッパーコンピュータをサポートし、リモートでの制御と測定が簡単
- -テストリード:3エンド/ 5エンドスイッチ
- -測定速度:高速/中速/低速スイッチ
- -範囲:手動/自動スイッチをサポートし、迅速な測定が容易
- -LCRは充電式設計を採用、大容量リチウム電池、スーパースタンバイ
- -ダブルショックプロテクションスリーブ、オールラウンドプロテクション、防振、落下阻止、プロテクト
- -機械の損傷、使用時間の延長、より快適な測定
- -ブラケットのデザイン、置きやすく、測定も簡単
仕様:
モデル | Hantek1832C | Hantek1833C | ||
テスト頻度 | 100Hz、120Hz、400Hz、1kHz、4kHz、10kHz、
40kHz |
100Hz、120Hz、400Hz、1kHz、4kHz、10kHz、
40kHz、50kHz、75kHz、100kHz |
||
正確さ | 0.30% | |||
等価回路 | シリーズ、パラレル | |||
テストレベル | 0.6Vrms | 0.6Vrms、0.3Vrms | ||
測定方法 | 手動、自動 | |||
表示画面 | 2.8インチTFTLCD | |||
測定パラメータ | 原理パラメータ:L / C / R / Z副パラメータ:X / D / Q /θ/ ESR | |||
原理パラメータ | L / C / R / Z | |||
副パラメータ | X / D / Q /θ/ ESR | |||
インダクタンス測定範囲 | (L)0-2000H | |||
静電容量測定範囲 | (C)0-20mF | |||
抵抗測定範囲 | (R)0-20MΩ | |||
測定速度 | 高速(4回/秒)、中速(2回/秒)、低速(1回/秒) | |||
リセット機能 | 開回路校正、短絡校正 | |||
端末構成をテストします | 3ターミナル、5ターミナル | |||

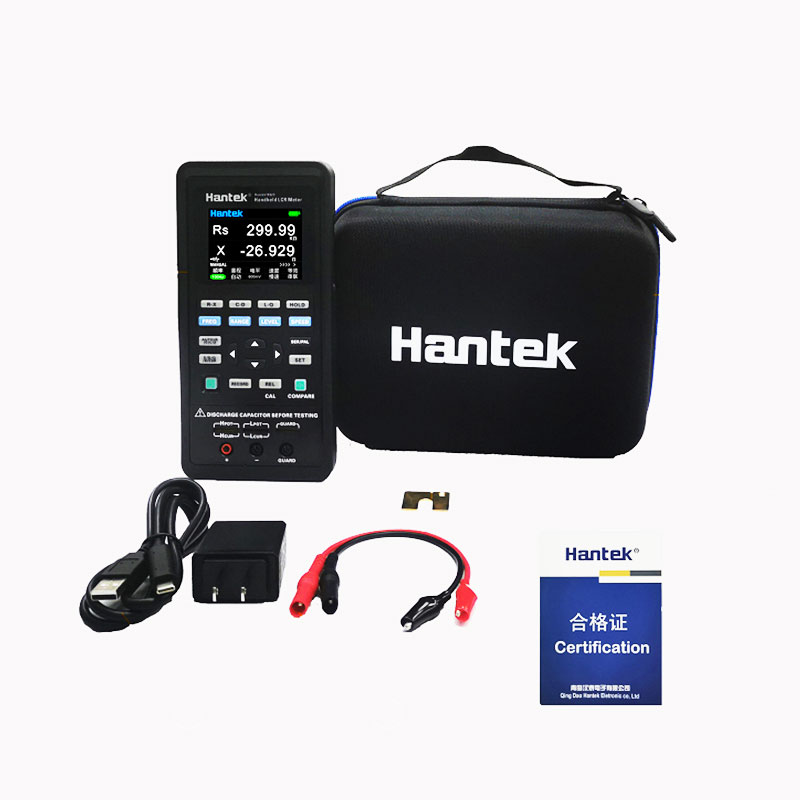

一般的な機能 | 1.Type-Cデータケーブルを標準装備。 2.パワーアダプテーション; 3.短絡カード; 4.赤と黒のゴム製プラグ。 5.大容量リチウム電池 | |||
静電容量Cと散逸D | ||||
100Hz / 120Hz | ||||
範囲 | 表示範囲 | 精度Ce | 精度De | 推奨される同等のモード |
20mF | 4.000mF〜20.000mF | 8.00% +5桁 | 0.08 | シリーズ |
4mF | 400.0μF〜3.9999mF | 2.00% +3桁 | 0.02 | シリーズ |
400μF | 40.00μF〜399.99μF | 0.60% +2桁 | 0.006 | シリーズ |
40μF | 4.000μF〜39.999μF | 0.40% +2桁 | 0.004 | シリーズ |
4μF | 400.0nF〜3.9999μF | 0.40% +2桁 | 0.004 | —- |
400nF | 40.00nF〜399.99nF | 0.4% +2桁 | 0.004 | 平行 |
40nF | 4.000nF〜39.999nF | 0.5% +3桁 | 0.005 | 平行 |
4nF | 0pF〜3.999nF | 1.5% +5桁 | —— | 平行 |
1KHz | ||||
範囲 | 表示範囲 | 精度Ce | 精度De | 推奨される同等のモード |
1000uF | 400.0uF〜999.9uF | 3.00% +5桁 | 0.03 | シリーズ |
400μF | 40.00μF〜399.99μF | 1.50% +3桁 | 0.015 | シリーズ |
40μF | 4.000μF〜39.999μF | 0.60% +2桁 | 0.006 | シリーズ |
4μF | 400.0nF〜3.9999μF | 0.40% +2桁 | 0.004 | —- |
400nF | 40.00nF〜399.99nF | 0.4% +2桁 | 0.004 | 平行 |
40nF | 4.000nF〜39.999nF | 0.6% +3桁 | 0.006 | 平行 |
4nF | 400.0pF〜3.9999nF | 0.6% +3桁 | 0.006 | 平行 |
400pF | 0.0pF〜399.9pF | 3% +5桁 | —— | 平行 |
10KHz | ||||
範囲 | 表示範囲 | 精度Ce | 精度De | 推奨される同等のモード |
100μF | 40.00μF〜100.00μF | 4.00% +5桁 | 0.04 | シリーズ |
40μF | 4.000μF〜39.999μF | 2.0% +3桁 | 0.02 | シリーズ |
4μF | 400.0nF〜3.9999μF | 0.60% +2桁 | 0.006 | シリーズ |
400nF | 40.00nF〜399.99nF | 0.4% +2桁 | 0.004 | シリーズ |
40nF | 4.000nF〜39.999nF | 0.4% +2桁 | 0.004 | —— |
4nF | 400.0pF〜3.9999nF | 0.4% +2桁 | 0.004 | 平行 |
400pF | 40.00pF〜399.99pF | 0.6% +3桁 | 0.006 | 平行 |
40pF | 0.00pF〜39.99pF | 2.5% +5桁 | —— | 平行 |
40KHz | ||||
範囲 | 表示範囲 | 精度Ce | 精度De | 推奨される同等のモード |
100μF | 40.00μF〜100.00μF | 6.00% +5桁 | 0.06 | シリーズ |
40μF | 4.000μF〜39.999μF | 4.0% +3桁 | 0.04 | シリーズ |
4μF | 400.0nF〜3.9999μF | 1.0% +2桁 | 0.01 | シリーズ |
400nF | 40.00nF〜399.99nF | 0.6% +2桁 | 0.006 | シリーズ |
40nF | 4.000nF〜39.999nF | 0.6% +2桁 | 0.006 | —— |
4nF | 400.0pF〜3.9999nF | 0.6% +2桁 | 0.006 | 平行 |
400pF | 40.00pF〜399.99pF | 1% +3桁 | 0.01 | 平行 |
40pF | 0.000pF〜39.999pF | 3% +5桁 | —— | 平行 |
100KHz | ||||
範囲 | 表示範囲 | 精度Ce | 精度De | 推奨される同等のモード |
10μF | 4.000μF〜10.000μF | 8.0% +20桁 | 0.08 | シリーズ |
4μF | 400.0nF〜3.9999μF | 5.0% +10桁 | 0.05 | シリーズ |
400nF | 40.00nF〜399.99nF | 1.5% +5桁 | 0.015 | シリーズ |
40nF | 4.000nF〜39.999nF | 1% +2桁 | 0.01 | シリーズ |
4nF | 400.0pF〜3.999nF | 1% +2桁 | 0.01 | —— |
400pF | 40.00pF〜399.99pF | 1.5% +2桁 | 0.015 | 平行 |
40pF | 4.000pF〜39.999pF | 2% +5桁 | 0.02 | 平行 |
4pF | 0.000pF〜3.999pF | 5% +10桁 | —— | 平行 |
インダクタンスLと品質係数 | ||||
100Hz / 120Hz | ||||
範囲 | 表示範囲 | 精度ル | 精度De * | 推奨される同等のモード |
1000H | 400.0H〜999.9H | 2.00% +3桁 | 0.02 | 平行 |
400H | 40.000H〜399.99H | 0.60% +2桁 | 0.006 | 平行 |
40H | 4.000H〜39.999H | 0.40% +2桁 | 0.004 | 平行 |
4H | 400.0mH〜3.9999H | 0.40% +2桁 | 0.004 | —- |
400mH | 40.00mH〜399.99mH | 0.4% +2桁 | 0.004 | シリーズ |
40mH | 4.000mH〜39.999mH | 0.6% +3桁 | 0.006 | シリーズ |
4mH | 0uH〜3.999mH | 3.0% +5桁 | —— | シリーズ |
1kHz | ||||
範囲 | 表示範囲 | 精度ル | 精度De * | 推奨される同等のモード |
1H | 400.0mH〜999.9mH | 1.50% +3桁 | 0.015 | 平行 |
400mH | 40.00mH〜399.99mH | 0.4% +2桁 | 0.004 | 平行 |
40mH | 4.000mH〜39.999mH | 0.4% +2桁 | 0.004 | —— |
4mH | 400.0uH〜3.9999mH | 0.4% +2桁 | 0.004 | シリーズ |
400uH | 40.00uH〜399.99uH | 0.8% +3桁 | 0.008 | シリーズ |
40uH | 0.00uH〜39.99uH | 3.0% +5桁 | —— | シリーズ |
10kHz | ||||
範囲 | 表示範囲 | 精度ル | 精度De * | 推奨される同等のモード |
100H | 40.00H〜100.00H | 2.0% +3桁 | 0.02 | 平行 |
40H | 4.000H〜39.999H | 0.60% +2桁 | 0.006 | 平行 |
4H | 400.0mH〜3.9999H | 0.40% +2桁 | 0.004 | 平行 |
400mH | 40.00mH〜399.99mH | 0.4% +2桁 | 0.004 | —— |
40mH | 4.000mH〜39.999mH | 0.4% +2桁 | 0.004 | シリーズ |
4mH | 400.0uH〜3.9999mH | 1% +3桁 | 0.01 | シリーズ |
400uH | 0.0uH〜399.9uH | 3.0% +5桁 | —— | シリーズ |
40kHz | ||||
範囲 | 表示範囲 | 精度ル | 精度De * | 推奨される同等のモード |
1H | 400.0mH〜999.9mH | 2.0% +4桁 | 0.02 | 平行 |
400mH | 40.00mH〜399.99mH | 0.8% +2桁 | 0.008 | 平行 |
40mH | 4.000mH〜39.999mH | 0.8% +2桁 | 0.008 | —— |
4mH | 400.0uH〜3.9999mH | 0.8% +2桁 | 0.008 | シリーズ |
400uH | 40.00uH〜399.99uH | 1.5% +3桁 | 0.015 | シリーズ |
40uH | 0.000uH〜39.999uH | 4.0% +5桁 | —— | シリーズ |
100kHz | ||||
範囲 | 表示範囲 | 精度ル | 精度De | 推奨される同等のモード |
100mH | 40.00mH〜399.99mH | 2.5% +2桁 | 0.025 | 平行 |
40mH | 4.000mH〜39.999mH | 1.5% +2桁 | 0.015 | 平行 |
4mH | 400.0uH〜3.9999mH | 1.0% +2桁 | 0.01 | —— |
400uH | 40.00uH〜399.99uH | 1.0% +2桁 | 0.01 | シリーズ |
40uH | 4.000uH〜39.999uH | 1.5% +5桁 | 0.015 | シリーズ |
4uH | 0.000uH〜3.999uH | 4% +10桁 | —— | シリーズ |
インピーダンスZと位相角 | ||||
100Hz、120Hz、1kHz、10kHz | ||||
範囲 | 表示範囲 | 精度Ze | 正確さ | 推奨される同等のモード |
20MΩ | 4.000MΩ〜20.000MΩ | 3.0% +10桁 | 3.4° | 平行 |
4MΩ | 400.0kΩ〜3.9999MΩ | 1.2% +3桁 | 0.7° | 平行 |
400kΩ | 40.00kΩ〜399.99kΩ | 0.3% +3桁 | 0.2° | 平行 |
40kΩ | 4.000kΩ〜39.999kΩ | 0.25% +2桁 | 0.1° | —— |
4kΩ | 400.0Ω〜3.9999kΩ | 0.25% +2桁 | 0.1° | シリーズ |
400Ω | 40.00Ω〜399.99Ω | 0.25% +2桁 | 0.1° | シリーズ |
40Ω | 4.000Ω〜39.999Ω | 0.5% +3桁 | 0.3° | シリーズ |
4Ω | 0.4000Ω〜3.9999Ω | 2.0% +3桁 | 1.1° | シリーズ |
0.4Ω | 0.0000Ω〜0.3999Ω | 4.0% +3桁 | —— | シリーズ |
40kHz | ||||
範囲 | 表示範囲 | 精度Ze | 正確さ | 推奨される同等のモード |
20MΩ | 4.000MΩ〜20.000MΩ | 7.0% +41桁 | 4.0° | 平行 |
4MΩ | 400.0kΩ〜3.9999MΩ | 2.5% +3桁 | 1.4° | 平行 |
400kΩ | 40.00kΩ〜399.99kΩ | 1.0% +4桁 | 0.6° | 平行 |
40kΩ | 4.000kΩ〜39.999kΩ | 1.0% +4桁 | 0.6° | —— |
4kΩ | 400.0Ω〜3.9999kΩ | 0.5% +3桁 | 0.3° | シリーズ |
400Ω | 40.00Ω〜399.99Ω | 0.5% +3桁 | 0.3° | シリーズ |
40Ω | 4.000Ω〜39.999Ω | 0.7% +4桁 | 0.4° | シリーズ |
4Ω | 0.4000Ω〜3.9999Ω | 2.0% +6桁 | 1.1° | シリーズ |
0.4Ω | 0.0000Ω〜0.3999Ω | 5.0% +10桁 | —— | シリーズ |
100kHz | ||||
範囲 | 表示範囲 | 精度Ze | 正確さ | 推奨される同等のモード |
20MΩ | 4.000MΩ〜20.000MΩ | 9.0% +20桁 | 5.2° | 平行 |
4MΩ | 400.0kΩ〜3.9999MΩ | 4.0% +10桁 | 2.3° | 平行 |
400kΩ | 40.00kΩ〜399.99kΩ | 1.5% +4桁 | 0.9° | 平行 |
40kΩ | 4.000kΩ〜39.999kΩ | 1.0% +2桁 | 0.6° | 平行 |
4kΩ | 400.0Ω〜3.9999kΩ | 0.7% +2桁 | 0.4° | —— |
400Ω | 40.00Ω〜399.99Ω | 0.7% +2桁 | 0.4° | シリーズ |
40Ω | 4.000Ω〜39.999Ω | 1.0% +5桁 | 0.6° | シリーズ |
4Ω | 0.4000Ω〜3.9999Ω | 3.0% +10桁 | 1.7° | シリーズ |
0.4Ω | 0.0000Ω〜0.3999Ω | 7% +20桁 | —— | シリーズ |
