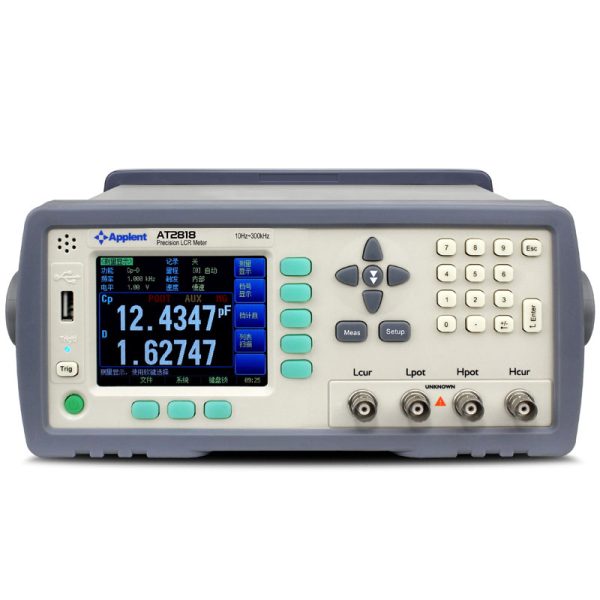

10Hz-300kHz 탁상용 디지털 LCR 미터 SCPI 명령어 세트
부품 번호: LCRM-AT2818
주요 특징:
- TFT-LCD 디스플레이;Cearly는 모든 측정 매개변수를 표시합니다.
- 열기 및 짧은 수정 옵션이 있습니다.
- 비교기 기능: 10개의 파일, 14개의 빈: P1~P9,NG, AUX, HI, IN, LO
- 인터페이스: RS232C USB 및 핸들러 인터페이스로 PC에 쉽게 연결할 수 있습니다.
- 높은 정확도: 0.05%+5
- 키 잠금 기능
- 테스트 신호 모니터: Vm 및 Im, 평균 비율: 1~200배
- 측정 터미널: 5개의 터미널;
• 매개변수: Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,Rs-Q,RX,Z-θrad,Z-θdeg
• 모니터 매개변수: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%
• 정확도: 0.05% ±5
• 주파수: 10Hz~300kHz(연속 주파수, 주파수 분해능 0.001Hz)
• 표시 범위
패: 0.00001μH-999999H
C: 0.00001pF – 999999μF
R,Z: 0.00001Ω – 99.9999MΩ
D,Q: 0.00001 – 999999
Θ(도): -179.999 ° -179.999 °
Θ(rad) : -3.14159 – 3.14159
Δ%: -999999% – 999999%
• 소스 저항: 30Ω, 50Ω, 100Ω
• 범위: 자동, 수동 및 공칭, 9개 범위
• 디스플레이 최대: 6 디지털, 기본 매개변수: 999999; 하위 매개변수: 999999; 모니터 매개변수: 999999
• 신호 레벨: 0.01V – 2.00V(10mV 단계)
• 속도: 30t/s, 10t/s, 6t/s, 3t/s 평균 1-256배 사용 가능
• 비교기: 14-bin 정렬, 10-bin GD, 1-bin NG, 1-bin AUX, 2-bin 기본 매개변수 NG; 카운트 기능: 최대 – 999999
• 목록 스캐닝: 10 그룹 주파수 및 레벨 스캐닝 측정
• 조정: 개방 및 단락 스위프 주파수 재설정, 3점 주파수 재설정 및 부하 교정.
• 파일: 사용자 설정을 저장하는 10개의 그룹 파일, 시스템 데이터를 실시간으로 저장하는 1개의 그룹
• 인터페이스: RS232C, ExHandler 인터페이스, 표준 구성 USB 디스크 인터페이스(문서 10000 데이터)
• 기타:LCR 자동 선택, 키패드 잠금, SCPI 명령 세트, 트루 컬러 TFT-LCD 디스플레이
• 전원 공급 장치
전압: 90V AC – 250V AC 주파수: 50Hz – 60Hz 최대 전력: 20VA
• 크기 및 무게: 264mm(너비)x107mm(높이)x350mm(깊이) 4kg
• 패키지 내용물:
ATL501: 테스트 케이블
ATL607: 테스트 픽스처
ATL600: 단락 장치
ATL801: 232 통신 케이블
매개변수 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, RX, Z-θrad, Z -θdeg |
모니터링 매개변수 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
정확성 | 0.05% ± 5dgt |
빈도 | 10Hz – 300kHz (연속 주파수, 주파수 분해능 0.001Hz |
표시 범위 | L: 0.00001μH ~ 999999H C: 0.00001pF ~ 999999μF R, Z: 0.00001Ω ~ 99.9999MΩ D: 0.00001 ~ 9.99999 Q: 0.00001 ~ 99999.9 Δ%: -999999% ~ 999999% θdeg: -179.999° ~ 179.999° θrad: -3.14159 ~ 3.14159 |
소스 저항 | 30, 50 및 100Ω |
범위 | 자동, 수동 및 공칭 9개 범위 |
최대 표시 | 6 디지털, 기본 매개변수: 999999 하위 매개변수: 999999 모니터 매개변수: 999999 |
신호 레벨 | 0.01V ~ 2.00V(10mV 단계) |
속도 | 30t/s, 10t/s, 6t/s, 3t/s 1 – 256 평균 사용 가능 |
비교기 | 14-bin 정렬, 10-bin GD, 1-bin NG, 1-bin AUX, 2-bin 기본 매개변수 NG; 카운트 기능: MAX – 999999 |
리스트 테스트 | 10 접지 주파수 및 레벨 스캐닝 측정 |
조정 | 개방 및 단락 스위프 주파수 재설정, 3점 주파수 재설정 및 부하 교정 |
파일 | 사용자 설정을 저장하는 10개의 그룹 파일, 실시간으로 시스템 데이터를 저장하는 1개의 그룹 |
인터페이스 | RS232C, EXHandler, 표준 구성 USB 디스크 인터페이스(문서 10000 데이터) |
기타 정보 | LCR 자동 선택, 키패드 잠금, SCPI 명령 세트, 트루 컬러 TFT LCD 디스플레이 |
일반 사양 | |
전원 공급 장치 | 전압: 90V AC – 250V AC 주파수: 50Hz – 60Hz 최대 전력: 20VA |
크기 | 264mm(폭) x 107mm(높이) x 350mm(깊이) 무게: 4kg |
측정 속도
느림: 초당 1.5명의 독자. 동시성, 1Averaging Factor 단계에서 1 ~ 256 범위 내에서 Average Factor를 지정하여 성능을 향상시킬 수 있습니다.
