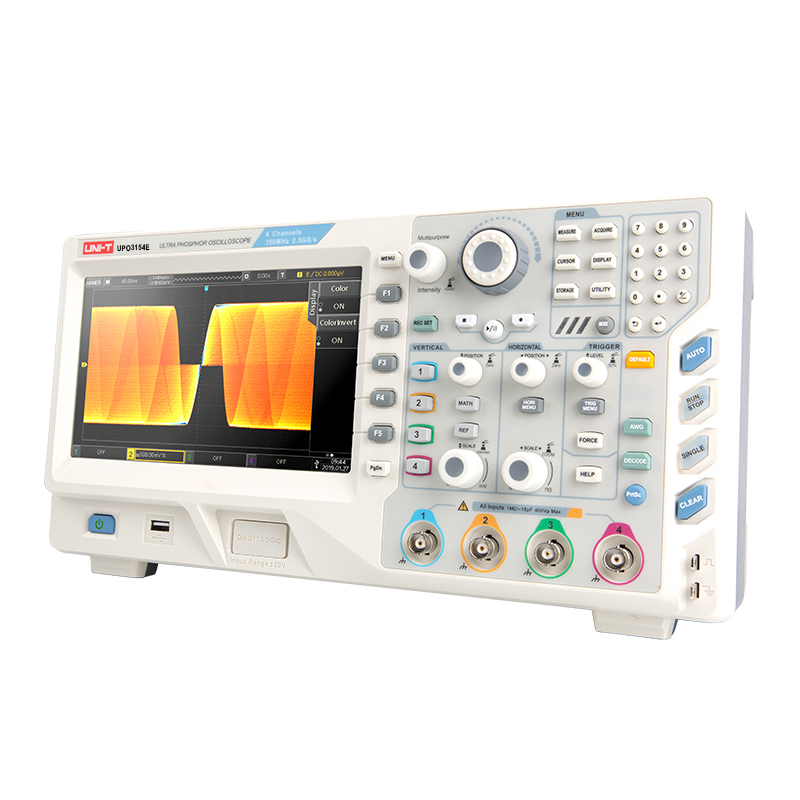

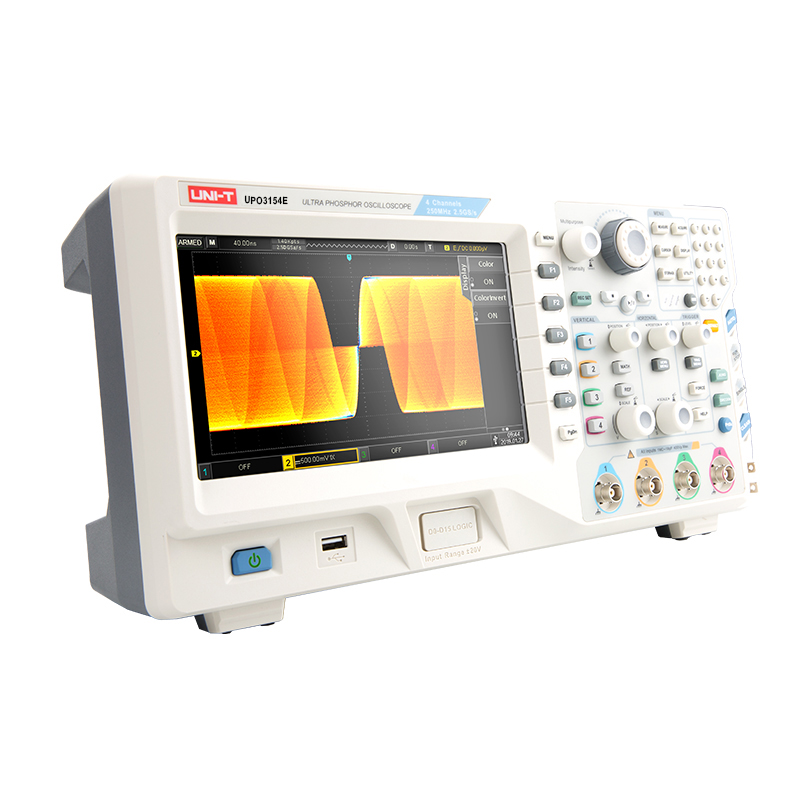

Oscyloskop ultrafosforowy o niskim poziomie szumów z 5 typami wyświetlacza pomiaru
Część nr: UPO3154E
Cechy:
Niski poziom hałasu
1mV/div Min. przeciągnięcie w pionie.
Niezależne wyzwalanie
Niski koszt tania cena od hurtownika.
Szybkość przechwytywania przebiegów: 200 000 wfms/s
Specyfikacja:
Specyfikacje | |
Model | UPO3154E |
Pasmo analogowe | 150 MHz |
Kanały | 4 |
Częstotliwość próbkowania | 2.5GS/s (pojedynczy kanał), 1.25GS/s (podwójne kanały/cztery kanały) |
Głębokość pamięci | Każdy kanał: auto, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts do wyboru (otwórz 4 kanały jednocześnie) |
Szybkość przechwytywania przebiegu | 200 000wfms/s |
Skala podstawy czasu (s/div) | 2ns/div~40s/div (Częstotliwość próbkowania w czasie rzeczywistym, wyświetlanie głębokości pamięci)【Krok po 1-2-4 przeciągnięcie】 |
Impedancja wejściowa | (1MΩ±1%) II (18pF±3pF) |
Skala pionowa (V/div) | 1mV/dz~20V/dz (1MΩ) |
Dokładność wzmocnienia DC | <5mV: ±3%, ≥5mV: ±2% |
Zapis przebiegu | Pojedynczy kanał: 100 000 klatek; Regulowany interwał: 1,00 ms ~ 1000 s |
Typy wyzwalaczy | Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
Dekodowanie autobusu | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
Operacje na falach | A+B, AB, AxB, A/B, FFT, edytowalne zaawansowane i logiczne operacje |
Pomiary automatyczne | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, łącznie 34 parametry |
Wyświetlacz pomiaru | 5 typów |
Statystyki pomiarów | Średnia, Max, Min, odchylenie standardowe i liczba pomiarów |
Licznik częstotliwości | 6 bitów |
Interfejsy | Standardowo: Host USB, urządzenie USB, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA Opcjonalnie: AWG |
Ogólna charakterystyka | |
Moc | 100V~240V ACrms, 50Hz/60Hz |
Wyświetlacz | 8-calowy wyświetlacz TFT LCD, WVGA (800 x 480) |
Kolor produktu | Biały i szary |
Waga netto produktu | 4,2 kg |
Rozmiar produktu | 370mm x 195mm x 125mm |
Lista rzeczy do spakowania:
Sonda x 2/4 (1x, 10x przełączana), przewód zasilający, kabel interfejsu USB, płyta CD z oprogramowaniem PC
