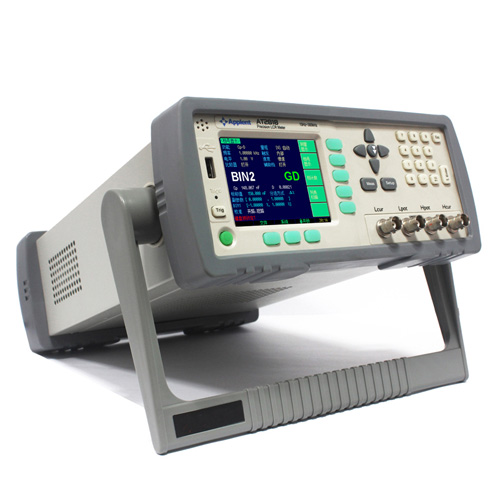

10Hz-300kHz Benchtop Digital LCR Meter Zestaw instrukcji SCPI
Nr części: LCRM-AT2818
Główne cechy:
- Wyświetlacz TFT-LCD;Wcześniej pokazuje wszystkie parametry pomiarów.
- Z opcjami otwartej i krótkiej korekty.
- Funkcja komparatora: 10 plików, 14 pojemników: P1 ~ P9, NG, AUX, HI, IN, LO
- Interfejs: RS232C Łatwy do podłączenia do komputera za pomocą USB i interfejsu obsługi;
- Wysoka dokładność: 0,05%+5
- Funkcja blokady klawiszy
- Monitor sygnału testowego: Vm i Im; Średnia częstotliwość: 1 ~ 200 razy
- Terminal pomiarowy: 5 zacisków;
• Parametry:Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,Rs-Q,RX,Z-θrad,Z-θdeg
• Parametry monitora: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%
• Dokładność: 0,05% ±5
• Częstotliwość: 10 Hz ~ 300 kHz (częstotliwość ciągła, rozdzielczość częstotliwości 0,001 Hz)
• Zakres wyświetlania
L: 0,00001 μH-999999H
C: 0,00001pF – 999999μF
R,Z: 0,00001Ω – 99,9999MΩ
D,Q: 0,00001 – 999999
Θ(deg): -179,999 ° -179,999 °
Θ(rad) : -3,14159 – 3,14159
Δ%: -999999% – 999999%
• Rezystancja źródła: 30Ω, 50Ω, 100Ω
• Zakres: automatyczny, ręczny i nominalny, 9 zakresów
• Wyświetlacz Max: 6 cyfr, główny parametr: 999999; parametr podrzędny:999999; parametr monitora: 999999
• Poziom sygnału: 0,01 V – 2,00 V (krok 10 mV)
• Prędkość: 30 t/s, 10 t/s, 6 t/s, 3 t/s 1-256 razy średnia jest dostępna
• Komparator: sortowanie 14 pojemników, 10 pojemników GD, 1 pojemnik NG, 1 pojemnik AUX, parametr zasady 2 pojemników NG; Funkcja liczenia: Maks. – 999999
• Skanowanie listy: 10 grupowych pomiarów skanowania częstotliwości i poziomu
• Regulacja: reset częstotliwości przemiatania obwodu otwartego i zwarciowego, 3-punktowy reset częstotliwości i kalibracja obciążenia.
• Pliki: 10 plików grupowych do zapisywania ustawień użytkownika, 1 grupa do zapisywania danych systemowych w czasie rzeczywistym
• Interfejs: RS232C, interfejs ExHandler, standardowa konfiguracja interfejsu USB Disc (dane artykułu 10000)
• Inne: Automatyczny wybór LCR, blokada klawiatury, zestaw instrukcji SCPI, wyświetlacz TFT-LCD True-Color
• Zasilacz
Napięcie: 90V AC – 250V AC Częstotliwość: 50Hz – 60Hz Moc maksymalna: 20VA
• Wymiary i waga: 264 mm (szerokość) x 107 mm (wysokość) x 350 mm (głębokość) 4 kg

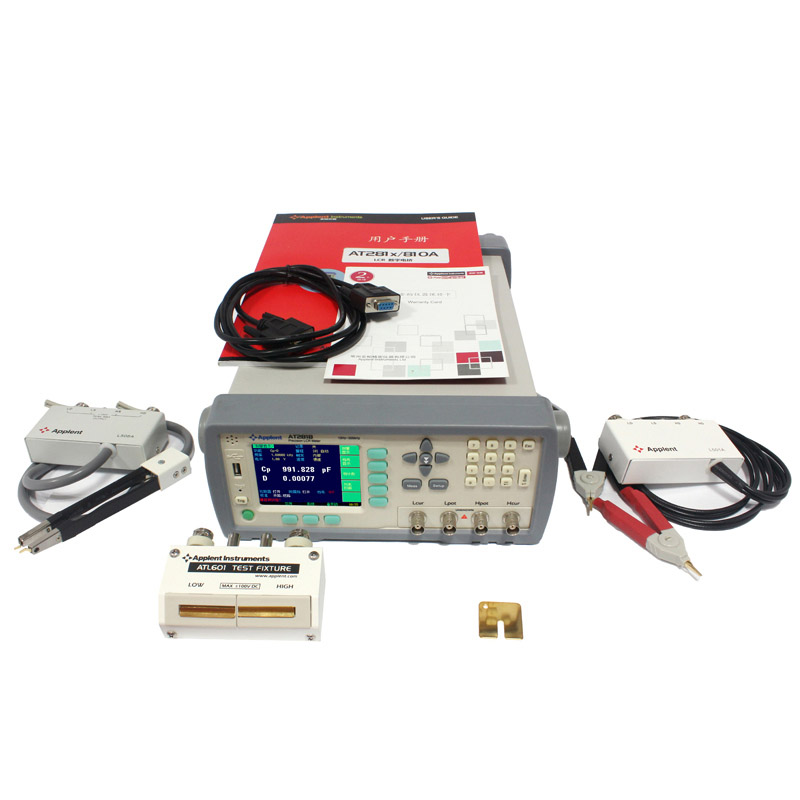

• Co znajduje się w opakowaniu:
ATL501: kabel testowy
ATL607: Oprawa testowa
ATL600: Urządzenie zwierające
ATL801: 232 kabel komunikacyjny
| Parametry | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, RX, Z-θrad, Z -θdeg |
| Parametry monitorowania | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| Dokładność | 0,05% ± 5 cyfr |
| Częstotliwość | 10Hz – 300kHz (częstotliwość ciągła, rozdzielczość częstotliwości 0,001Hz |
| Zakres wyświetlania | L: 0,00001 μH do 999999H C: 0,00001pF do 999999μF R, Z: 0,00001Ω do 99,9999MΩ D: 0,00001 do 9,99999 P: 0,00001 do 99999,9 Δ%: -999999% do 999999% θstopnie: -179,999° do 179,999° rad: -3,14159 do 3,14159 |
| Odporność na źródło | 30, 50 i 100Ω |
| Zakres | Automatyczne, ręczne i nominalne 9 zakresów |
| Wyświetlacz maks. | 6 cyfrowych, zasadniczy parametr: 999999 Podparametr: 999999 Parametr monitora: 999999 |
| Poziom sygnału | 0,01V do 2,00V (kroki 10mV) |
| Prędkość | 30 t/s, 10 t/s, 6 t/s, 3 t/s Dostępna jest średnia 1 – 256 |
| Komparator | sortowanie 14 pojemników, 10 pojemników GD, 1 pojemników NG, 1 pojemników AUX, 2 pojemników parametry zasady NG; funkcja zliczania: MAX – 999999 |
| Test listy | 10 pomiarów częstotliwości i poziomu ziemi naziemnej |
| Korekty | Resetowanie częstotliwości otwarcia i zwarcia, 3-punktowe resetowanie częstotliwości i kalibracja obciążenia |
| Akta | 10 plików grupowych do zapisywania ustawień użytkownika, 1 grupa do zapisywania danych systemowych w czasie rzeczywistym |
| Interfejsy | RS232C, EXHandler, standardowa konfiguracja Interfejs USB Disc (dane artykułu 10000) |
| Inne informacje | LCR Automatyczny wybór, blokada klawiatury, zestaw instrukcji SCPI, wyświetlacz TFT LCD True-Color |
| Ogólne specyfikacje | |
| Zasilacze laboratoryjne | Napięcie: 90V AC – 250V AC Częstotliwość: 50Hz – 60Hz Maksymalna moc: 20VA |
| Rozmiar | 264mm (szerokość) x 107mm (wysokość) x 350mm (głębokość) Waga: 4 kg |
Prędkość pomiaru
Wolno: 1,5 czytnika na sekundę. Jednocześnie można określić współczynnik uśredniania w zakresie od 1 do 256 w krokach co 1 współczynnik uśredniania, aby poprawić wydajność.
