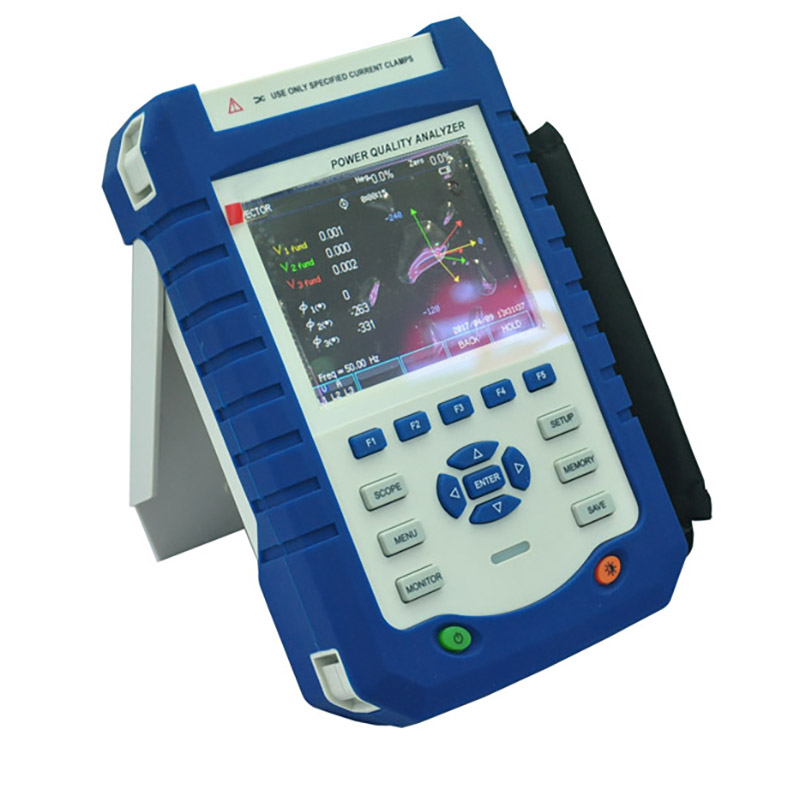

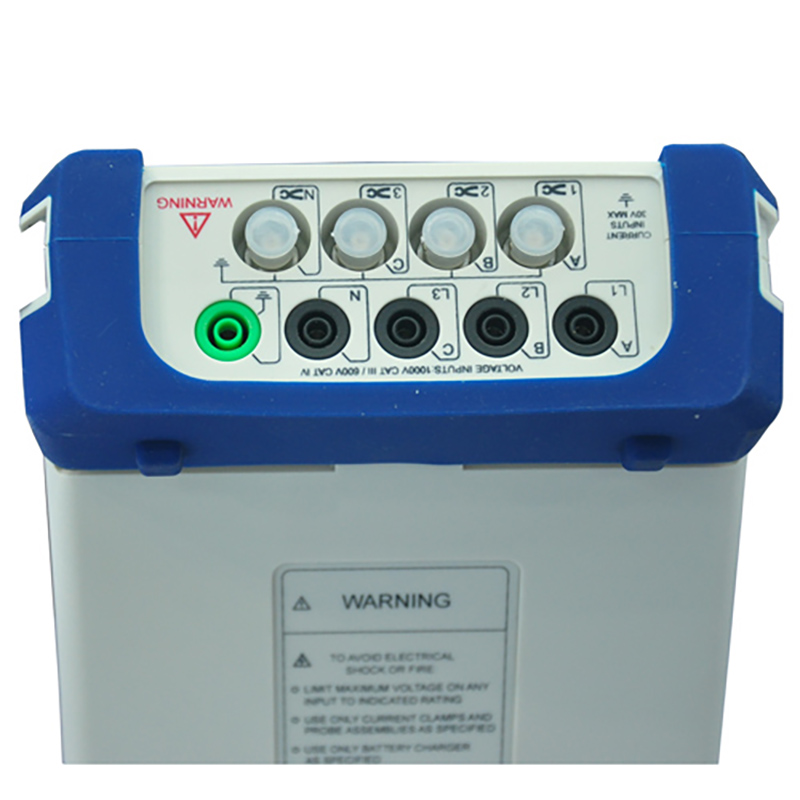

三相电能质量分析仪
零件号：PQAN7610
CT 夹具：（可选）
A：量程：5A，输出电压比：10mV/A 精度：0.2%
工作频率：45Hz~55Hz 夹持半径：8mm
尺寸：158*43*24mm
B：量程：50A，输出电压比：10mV/A 精度：0.2%
工作频率：50Hz~400Hz 夹持半径：8mm
尺寸：171*46*27mm
C：量程：100A，输出电压比：10mV/A 精度：0.2%
工作频率：50Hz~400Hz 夹持半径：13mm
尺寸：174*52*27mm
D：量程：1A~1000A，输出电压比：1mV/A 精度：1%
工作频率：40Hz~100Hz 夹持半径：52mm
尺寸：111*216*45mm
乙： 弹性型 初级额定电流：3000A，输出电压比：65mV/1000A
量程：15A~3000A 精度：1%+位置误差
最大允许输入：100KA 相位误差：小于1%
噪声：小于2mVrms(10Hz~10Khz) 频率特性：10Hz~10KHz(-3db)
重量：130g 长度：200cm CT周长：50cm 定位误差：2%
F： 弹性型 初级额定电流：5000A，输出电压比：50mV/1000A
量程：20A~1000A 精度：1%+位置误差
最大允许输入：100KA 相位误差：小于 1%
噪声：小于2mVrms(10Hz~10Khz) 频率特性：10Hz~10KHz(-3db)
重量：130g 长度：200cm CT周长：50cm 位置误差：2%
特征：
-测量所有参数 Vrms, ARms, Harmonics, Flicker, Dip, Swell,
-同时发生快速电压变化、中断、不平衡、频率。
-Fliker：支持测量参数Pst、Plt，用于快速反馈和
瞬息万变的趋势。
- 检查 3 个阶段的不平衡。
-浪涌电流
-数据存储和截图（可回放或输出到PC）
-波形实时显示（4电压/4电流）
- 测量高达 5000A 的真有效值电流（取决于传感器）
规格
| 测量范围 | 分辨率 | 精度 | ||
| 电压/电流/频率 | ||||
| 渠道 | 3相线输入+1路中性线输入 | |||
| 有效值（直流+交流） | 1 ~ 1000Vrms | 0.1Vrms | ±5% | |
| Vpk | 1 ~ 1400V峰值 | 0.1Vpk | ±5% | |
| V(CF) | 1.0 ~ >2.8 | 0.01 | ±5% | |
| 武器 | 1~3000A | 1A | ±1% ± 5digits | |
| 1~300A | 0.1A | ±1% ± 5digits | ||
| APK | 1 ~ 4000Apk | 1A | ±1% ± 5digits | |
| 甲（碳纤维） | 1 ~ 10 | 0.01 | ±5% | |
| 频率 | 42.5~57.5Hz(标称50Hz) | 0.01赫兹 | ±0.01% | |
| 51~69Hz(标称60Hz) | 0.01赫兹 | ±0.01% | ||
| 骤降和膨胀 | ||||
| Vrms1/2 | 0 ~ 200% 标称电压 | 0.1Vrms | ±1% | |
| 武器 1/2 | 1～3000A | 1A | ±1% ±5 个计数 | |
| 1～300A | 0.1A | ±1% ±5 个计数 | ||
| 阈值水平 | 以标称电压的百分比表示的可编程阈值 基于 ½ 周期均方根电压的事件检测 捕获骤降、骤升中断和快速电压变化 |
|||
| 期间 | 嗯，嗯，ss，嗯 | 0.5周期 | 1个周期 | |
| 谐波 | ||||
| 谐波次数 | 1 ~ 50 | |||
| 间谐波次数 | 1 ~ 49 | |||
| 电压 | 0.0 ~ 100.0% | 0.1% | ±0.1% ± nx0.1% | |
| 当前的 | 0.0 ~ 100.0% | 0.1% | ±0.1% ± nx0.1% | |
| 总谐波失真 | 0.0 ~ 100.0% | 0.1% | ±2.5% | |
| 直流相对 | 0.0 ~ 100.0% | 0.1% | ±2% | |
| 频率 | 0～3500Hz | 1赫兹 | 1赫兹 | |
| 阶段 | -360° ~ 0° | 1° | ± nx1.5° | |
| 电力与能源 | ||||
| 有功功率/视在功率/无功功率 | 1.0 ~ 20.00MW | 0.1千瓦 | ±1.5±10 计数 | |
| 活力 | 0.00kWh ~ 200GWh | 10Wh | ±1.5±10 计数 | |
| 功率因数 | 0 ~ 1 | 0.01 | ±0.03 | |
| 闪烁 | ||||
| Pst(1min),Pst,Plt,PF5 | 0.00 ~ 20.00 | 0.01 | ±5% | |
| 不平衡 | ||||
| 电压 | 0.0 ~ 5.0% | 0.1% | ±0.5% | |
| 当前的 | 0.0 ~ 20.0% | 0.1% | ±1% | |
| 电压相位角 | -360° ~ 0° | 1° | ±2位 | |
| 电流相位角 | -360° ~ 0° | 1° | ±5位 | |
| 电压瞬变 | ||||
| Vpk | ±6000Vpk | 1V | ±15% | |
| 有效值 | 10 ~ 1000Vrms | 1V | ±2.5% | |
| 分钟测试时间 | 50us | |||
| 采样率 | 20kS/秒 | |||
| 浪涌电流 | ||||
| 武器(AC+DC) | 0~3000臂 | 0.1 | ±1% ± 5digits | |
| 浪涌持续时间 | 6s～32min可选 | 10毫秒 | ±20ms | |
| 记录仪 | ||||
| 记录 | 参数、持续时间和时间间隔可由用户设置，可在PC上导出 | |||
| 记忆 | 8G | |||
| 最大限度。录音时间 | 1年 | |||
| 系统监视器 | ||||
| 参数 | Vrms、Arms、谐波电压、THD 电压、Plt、Vrms1/2、Arms1/2、Vneg、Hz、骤降和骤升、不平衡 | |||
| 记录时间 | 2小时~7天 | |||
| 记录事件编号 | >10000 | |||
| 限制 | 根据 EN50160 或客户定义 | |||
| 一般特征 | ||||
| 力量 | AC220V(1±10%), 50Hz(1±5%), ≤10VA | |||
| 界面 | USB_主机，局域网 | |||
| 展示 | 5.6液晶屏，320*240 | |||
| 电池 | 7.4V, 4.4Ah, > 7 小时工作时间 | |||
| 尺寸和重量 | 262×173×66mm, 1.6kg | |||
包裹
电压测试线
| 3米长x 5 | |
| 鳄鱼夹 | 5 |
| 外部直流适配器 | 1个 |
| 软件光盘、用户手册 | 每个 1 个 |
| Flexi CT 夹具 | 4个（可选） |
与 HoiKI3197 的比较
| 模型 | 保仪 3197 | PQAN7610-SA2100 | |
| 测试项目 | 电压 | 600V | 1000V |
| 电压精度 | ±0.3%rdg.±0.2% fs | V 标称值的 ±0.5% | |
| 电流精度 | ±0.3%rdg.±0.2% fs±传感器精度 | ±1%±5位 | |
| 传感器 | 7个可选 | 3000A*4标准 | |
| 频率 | 45~66Hz | 42.5~57.5Hz/51~69Hz | |
| 功率精度 | ±0.3%rdg.±0.2% fs±传感器精度 | ±1.5%±10位 | |
| 视在功率 | √ | √ | |
| 有功功率 | √ | √ | |
| 无功功率 | √ | √ | |
| 活性能量 | √ | √ | |
| 无功能量 | √ | √ | |
| 功率因数 | √ | √ | |
| 不平衡 | √ | √ | |
| 电能质量 | 浪涌电流 | √ | √ |
| 浸胀 | √ | √ | |
| 中断 | √ | √ | |
| 飞客 | × | √ | |
| 一般的 | 数据存储器 | 4MB | 128MB |
| 间隔设定 | 自动：1/2/5/10/30s，1/5/15/30/60s | 1/2/5/10/15/30s,1/2/5/10/15/30/60m | |
| 连接方式 | 1相2线/1相3线/3相3线/3相4线 | 1相2线/1相3线/3相3线/3相4线 | |
| 展示 | 4.7” STN 彩色液晶显示屏 | 5.6”TFT彩色液晶显示器 | |
| 语 | 日语/英语/中文 | 英文/中文 | |
| 外部输入/输出 | × | × | |
| 电脑/CF卡 | × | 存储空间 8GB | |
| 界面 | USB | USB网卡 | |
